S a u n a s t e u e r u n g
CK 41
O-CK41
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 04/16
SAUNA
ON
Temperatur
74°C
PROG
OK
SAUNA
CLIMA
START
STOP
Ident-Nr. 1-021-764
DE
EN

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec CK 41

Inhaltszusammenfassung für Sentiotec CK 41

  • Seite 1 S a u n a s t e u e r u n g CK 41 O-CK41 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch SAUNA Temperatur 74°C PROG SAUNA START STOP CLIMA Version 04/16 Ident-Nr. 1-021-764...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Leistungsteil montieren 4.2.
  • Seite 3 Inhaltsverzeichnis 5.9. Bedienteil anschließen 5.10. Installation abschließen 7. Inbetriebnahme 7.1. Uhrzeit eingeben [00:00 - 24:00] 7.2. Sprache auswählen 7.3. Heizzeitbegrenzung einstellen 8. Bedienung 8.1. Licht einschalten 8.2. Einstellmöglichkeiten 8.3. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 8.4. Sauna - Betrieb: Automatik-Betrieb 8.5.

  • Seite 4: Zu Dieser Anleitung

    Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.

  • Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit

    Die Saunasteuerung CK 41 dient ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerung CK 41 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,5 kW Heizleistung pro Heizkreis ein- gesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW.

  • Seite 6: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 6/44 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.

  • Seite 7: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 7/44 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...

  • Seite 8: Produktbeschreibung

    Sauna Steuerung nicht funktionsfähig ist. 3.3. Produktfunktionen Die Saunasteuerung CK 41 verfügt über folgende Funktionen: ● Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW und einer Verdampferleistung bis 3,5 kW. ● Mit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW auf 18 kW oder 30 kW erhöht werden.

  • Seite 9: Sauna-Betriebsarten

    Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe- ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C über dem Saunaofen automatisch ab. 3.4. Sauna-Betriebsarten Die Saunasteuerung CK 41 ermöglicht zwei Betriebsarten, Sauna- und Klima- Betrieb. Sauna-Betrieb Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der Kabine ist hoch (80 bis 100 °C).

  • Seite 10: Fühler-Betriebsarten

    Montage- und Gebrauchsanweisung S. 10/44 3.5. Fühler-Betriebsarten Die Saunasteuerung wird mit zwei Fühlern betrieben. Als zweiter Fühler kann ein Temperaturfühler (Bankfühler, F2) oder ein Feuchte-Temperaturfühler (FTS2) verwendet werden. Betrieb mit Bankfühler (F2) Im Zwei-Fühlerbetrieb mit Bankfühler wird ein zweiter Temperaturfühler (Bank- fühler) oberhalb der hinteren Saunabank montiert.

  • Seite 11: Montage

    Montage- und Gebrauchsanweisung S. 11/44 4. Montage ACHTUNG! Schäden am Gerät Die Saunasteuerung (Bedienteil und Leistungsteil) ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser die Geräte beschädigen. ● Montieren Sie beide Teile der Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ●...

  • Seite 12: Leistungsteil Montieren

    Montage- und Gebrauchsanweisung S. 12/44 4.1. Leistungsteil montieren Beachten Sie Abb.1 (Kapitel Abbildungen) Das Leistungsteil der Sauna-Steuerung wird außerhalb der Saunakabine oder gemäß der Kabinenhersteller-Empfehlung montiert. Die elektrische Versorgung erfolgt als Festanschluss. 1. Verriegelung 5 leicht eindrücken und die Gehäuseabdeckung 6 abnehmen. 2.

  • Seite 13: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren

    Montage- und Gebrauchsanweisung S. 13/44 4.3. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie Abb.4 (Kapitel Abbildungen) ● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten.

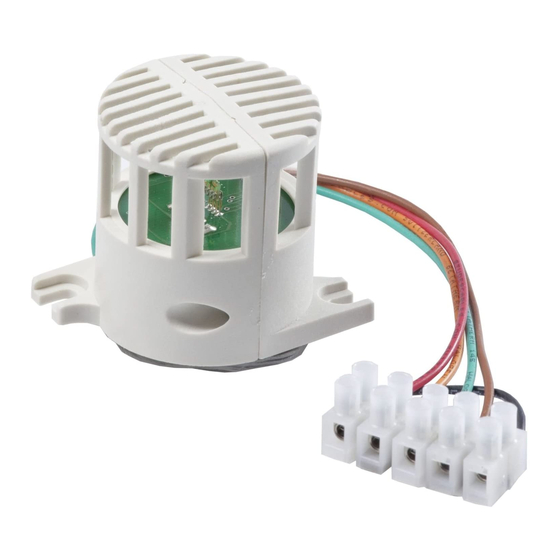

  • Seite 14: Feuchte-Temperaturfühler Fts2 (Optional) Montieren

    Montage- und Gebrauchsanweisung S. 14/44 3. Klemmen Sie die beiden Anschlüsse der Bankfühler-Leitung an die beiden mittleren Klemmen der Anschlussplatte an. 4. Legen Sie die Anschlussplatte quer in die Halbschalen des Bankfühlers. 5. Schließen Sie die Halbschalen und verschrauben Sie diese mit den beiden Kreuzschlitzschrauben (9 mm).

  • Seite 15: Elektrischer Anschluss

    Montage- und Gebrauchsanweisung S. 15/44 5. Elektrischer Anschluss Beachten Sie die Abb. 2 und Abb. 6 (Kapitel Abbildungen) ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW.

  • Seite 16: Verdampfer Anschließen

    Montage- und Gebrauchsanweisung S. 16/44 5.2. Verdampfer anschließen ● Verdampferleitungen durch die Montageöffnung A (Anschlussbereich für 230 V / 400 V K) in das Gehäuseunterteil 1 führen und gemäß dem Schaltplan (Abb.6) an der Anschlussklemme L anschließen. 5.3. Licht anschließen ●...

  • Seite 17: Ofenfühler F1 Anschließen

    Montageanweisung – nur für Fachpersonal S. 17/44 5.6. Ofenfühler F1 anschließen 1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 9 in den Anschlussbereich für Kleinspannung 5 . 2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be- schriftung „r-r“ in der Klemmleiste 4 an. 3.

  • Seite 18: Prüfungen Durchführen

    Montageanweisung – nur für Fachpersonal S. 18/44 5.9. Bedienteil anschließen ● Führen Sie das Anschlusskabel des Bedienteils durch die Kabeldurchführung 9 in den Anschlussbereich für Kleinspannung 5. ● Stecken Sie den Stecker des Flachbandkabels in die Anschlussbuchse 2 5.10. Installation abschließen ●...
  • Seite 19 Montageanweisung – nur für Fachpersonal S. 19/44 2. Prüfen Sie die Übertemperatur-Sicherung des Ofenfühlers F1. a. Schalten Sie die Saunasteuerung ein. b. Öffnen Sie den Ofenfühler und klemmen Sie eine der beiden roten Ofenfühler-Leitungen ab. ► Ein wiederkehrenden Warnton ertönt, im Display wird "Err1" angezeigt. ►...

  • Seite 20: Inbetriebnahme

    Montageanweisung – nur für Fachpersonal S. 20/44 7. Inbetriebnahme Beachten Sie die Abb. 8 (Kapitel Abbildungen) Das Saunasteuergerät wird durch den Betriebsschalter komplett vom Strom- netz getrennt. Die gespeicherten Einstellungen und die Uhrzeit wird durch eine interne Batterie aufrechterhalten. Nach der Erstinbetriebnahme der Saunasteu- erung muss die aktuelle Uhrzeit eingestellt werden.

  • Seite 21: Sprache Auswählen

    Montageanweisung – nur für Fachpersonal S. 21/44 7.2. Sprache auswählen Das Bedienteile lässt sich auf folgende Sprachen umstellen: Englisch Französisch Italienisch 1. Hauptschalter einschalten und warten bis das Bedienteil betriebsbereit ist. 2. Mit der Ein/Aus-Taste am Bedienteil die Steuerung auf Standby schalten. 3.

  • Seite 22: Bedienung

    Gebrauchsanweisung für den Anwender S. 22/44 8. Bedienung Beachten Sie die Abb.8 (Kapitel Abbildungen) WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
  • Seite 23 Gebrauchsanweisung für den Anwender S. 23/44 2. Automatik- Betrieb Der Betrieb wird mit programmierten Einstellungen gestartet (siehe Kapitel 6 bzw. 12) 1. Automatik: zum Aktivieren des Automatik-Betriebes 2. Heizbeginn: zum Einstellen des automatischen Heizbeginnes von 0 - 24 Uhr, z.B. [18:00] Uhr 3.

  • Seite 24: Sauna - Betrieb: Manueller Betrieb - Schnell-Start

    Gebrauchsanweisung für den Anwender S. 24/44 8.3. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 1. Sauna-Steuerung einschalten Betriebsschalter drücken. EIN/AUS - Taster drücken. ● In der Anzeige erscheint der vor dem Einschalten letzte dargestellte Zustand, z.B.: SAUNA Parameter Wert 2. Einstellen auf Sauna-Betrieb Taste A SAUNA betätigen.
  • Seite 25 Gebrauchsanweisung für den Anwender S. 25/44 4. Sauna-Steuerung starten ● Taste STAR /STOP drücken: Die Saunasteuerung beginnt sofort mit den zuletzt eingestellten Werten zu heizen. In der Anzeige erscheint: SAUNA Heizdauer 02:30 Die Kontrollleuchten bei den Tastern und A leuchten. 5.

  • Seite 26: Sauna - Betrieb: Automatik-Betrieb

    Gebrauchsanweisung für den Anwender S. 26/44 8.4. Sauna - Betrieb: Automatik-Betrieb WARNUNG Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Automatik-Betrieb aktivieren.
  • Seite 27 Gebrauchsanweisung für den Anwender S. 27/44 3. Heizbeginn wählen [00:00 - 23:59 Uhr] ● Mit den UP/DOWN Tasten bis zur Anzeige Heizbeginn blättern ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA Heizdauer 00:00 oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.
  • Seite 28 Gebrauchsanweisung für den Anwender S. 28/44 5. Temperatur einstellen (15 - 110 °C) ● Mit den UP/DOWN Tasten bis zur Anzeige Temperatur blättern ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA Temperatur 90°C oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.
  • Seite 29 Gebrauchsanweisung für den Anwender S. 29/44 7. Einstellungen ansehen / ändern Während des Sauna- Betriebes können Sie sämtliche Temperatur-, Heizdauer-, oder Lüfter-Einstellungen ansehen und ändern. a) Soll-Werte anzeigen ● Mit den UP/DOWN Tasten bis zum gewünschten Menüpunkt z.B. Temperatur blättern. Die aktuelle Temperatur wird angezeigt. ●...
  • Seite 30 Gebrauchsanweisung für den Anwender S. 30/44 8. Automatik-Betrieb aktivieren / deaktivieren a) Automatik-Betrieb aktivieren ● Mit den UP/DOWN Tasten bis zur Anzeige Automatik blättern ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA SEND Automatik Nach ca. 1 Sekunde erscheint in der Anzeige: SAUNA AUTO Heizbeginn...

  • Seite 31: Klima - Betrieb: Manueller Betrieb - Schnell-Start

    Gebrauchsanweisung für den Anwender S. 31/44 8.5. Klima - Betrieb: Manueller Betrieb - Schnell-Start 1. Sauna-Steuerung einschalten Betriebsschalter drücken. EIN/AUS - Taster drücken. ● In der Anzeige erscheint der vor dem Einschalten letzte dargestellte Zustand, z.B.: SAUNA/KLIMA Parameter Wert 2. Einstellen auf Klima-Betrieb Taste B SAUNA betätigen.

  • Seite 32: Klima-Steuerung Starten

    Gebrauchsanweisung für den Anwender S. 32/44 4. Klima-Steuerung starten ● Taste STAR /STOP drücken: Die Saunasteuerung beginnt sofort mit den zuletzt eingestellten Werten zu heizen. In der Anzeige erscheint: KLIMA Heizdauer 02:30 Die Kontrollleuchten bei den Tastern und A leuchten. 5.

  • Seite 33: Klima - Betrieb: Automatik-Betrieb

    Gebrauchsanweisung für den Anwender S. 33/44 8.6. Klima - Betrieb: Automatik-Betrieb WARNUNG Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Automatik-Betrieb aktivieren.
  • Seite 34 Gebrauchsanweisung für den Anwender S. 34/44 3. Heizbeginn wählen [00:00 - 23:59 Uhr] ● Mit den UP/DOWN Tasten bis zur Anzeige Heizbeginn blättern ● Taste PROG/OK drücken, in der Anzeige erscheint: KLIMA Heizdauer 00:00 oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.
  • Seite 35 Gebrauchsanweisung für den Anwender S. 35/44 5. Temperatur einstellen (10 - 80 °C) bis zur Anzeige Temperatur blättern ● Mit den UP/DOWN Tasten ● Taste PROG/OK drücken, in der Anzeige erscheint: KLIMA Temperatur 50°C oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.
  • Seite 36 Gebrauchsanweisung für den Anwender S. 36/44 7. Lüfter einstellen [0 - 100 % ] 0 = aus / 100 = max. ● Mit den UP/DOWN Tasten bis zur Anzeige Lüfter blättern ● Taste PROG/OK drücken, in der Anzeige erscheint: KLIMA Lüfter 60% oder der zuletzt eingestellte Wert.

  • Seite 37: Wasserstandskontrolle

    Gebrauchsanweisung für den Anwender S. 37/44 b) Automatik-Betrieb deaktivieren bis zur Anzeige Automatik blättern ● Mit den UP/DOWN Tasten ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA SEND Automatik Nach ca. 1 Sekunde erscheint in der Anzeige: SAUNA Automatik Der Automatik-Betrieb ist deaktiviert.

  • Seite 38: Automatisches Kabinen-Nachtrocknungs-Programm

    Gebrauchsanweisung für den Anwender S. 38/44 8.8. Automatisches Kabinen-Nachtrocknungs-Programm Das Kabinen-Nachtrocknungs-Programm startet automatisch nach Beendigung des Klima-Betriebes und trocknet die Kabine: Hinweis Es wird empfohlen, bezüglich der Nachtrocknung entsprechende Bedie- nungshinweise des Kabinenherstellers zu beachten. Grundsätzlich sollte das Nachtrocknungsprogramm nicht vorzeitig abgebrochen werden, da es sonst zu Schäden an der Kabine kommen kann (z.B.

  • Seite 39: Problemlösung

    Gebrauchsanweisung für den Anwender S. 39/44 9. Problemlösung 9.1. Innenraumbeleuchtung leuchtet nicht ● Betriebsschalter ausschalten. ● Lichtschalter ausschalten. ● Hauptsicherungen der Steuerung im Sicherungskasten ausschalten. ● Glühlampe austauschen. ● Steuerung wieder einschalten. 9.2. Batterie für Uhr wechseln 1. Gehäuseabdeckung des Leistungsteiles gemäß 4.1. Saunasteuerung montieren (Abb.1) auf Seite 12 abnehmen.

  • Seite 40: Fehlermeldungen

    Gebrauchsanweisung für den Anwender S. 40/44 1. Sicherung für Innenraumbeleuchtung B (Feinsicherung 5 x 20 T2,0 A/ 250 V) oder Sicherung für die Elektronik des Gerätes A (Feinsicherung 5 x2 0 T630 mA/ 250 V) A austauschen oder Sicherung für Lüfter 8 (Kleinstsicherung TR5 - T1,0A/250V)(Abb.

  • Seite 41: Meldungen In Der Anzeige

    Gebrauchsanweisung für den Anwender S. 41/44 9.5. Meldungen in der Anzeige 1. LL in der Anzeige In der Anzeige erscheint: LL Innenraum-Temperatur ist unterhalb 10 °C. 2. HH in der Anzeige erscheint: HH In der Anzeige Die Innenraum-Temperatur ist oberhalb 115 °C. ●...

  • Seite 42: Reinigung

    Gebrauchsanweisung für den Anwender S. 42/44 10. Reinigung VORSICHT - SCHäDEN AM GERäT: Die Steuerung sollte nicht mit Wasser übergossen oder sehr feucht gereinigt werden. Benutzen Sie zum Reinigen ein leicht angefeuchtetes Reinigungstuch, das mit etwas milder Seifenlauge (Spülmittel) versehen ist. 11.

  • Seite 43: Technische Daten

    Montageanweisung – nur für Fachpersonal S. 43/44 13. Technische Daten Umgebungsbedingungen: Lagertemperatur: -25 °C bis + 70 °C Luftfeuchtigkeit: max. 95 % Steuerung Leistungsteil: Abmessungen: 245 x 220 x 85 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 / 60 Hz Schaltleistung / Heizung: 3 x 3,5 kW Schaltstrom pro Phase / Heizung:...

  • Seite 44: Einstellbereiche

    Montageanweisung – nur für Fachpersonal S. 44/44 Thermische Sicherheit: ● Ofen-Fühler mit Übertemperatur-Sicherung. (Abschalt-Temperatur 139 °C) ● Automatische Heizzeitbegrenzung nach max. 6 Stunden (bei privaten Anlagen). ● Zweifühlersystem mit Temperaturregelung über der Bank. Einstellbereiche: Temperatur Sauna-Betrieb: 15 - 110 °C am Bankfühler F2/FTS2 Temperatur Klima-Betrieb: 15 - 80 °C an der Bank Feuchte:...
