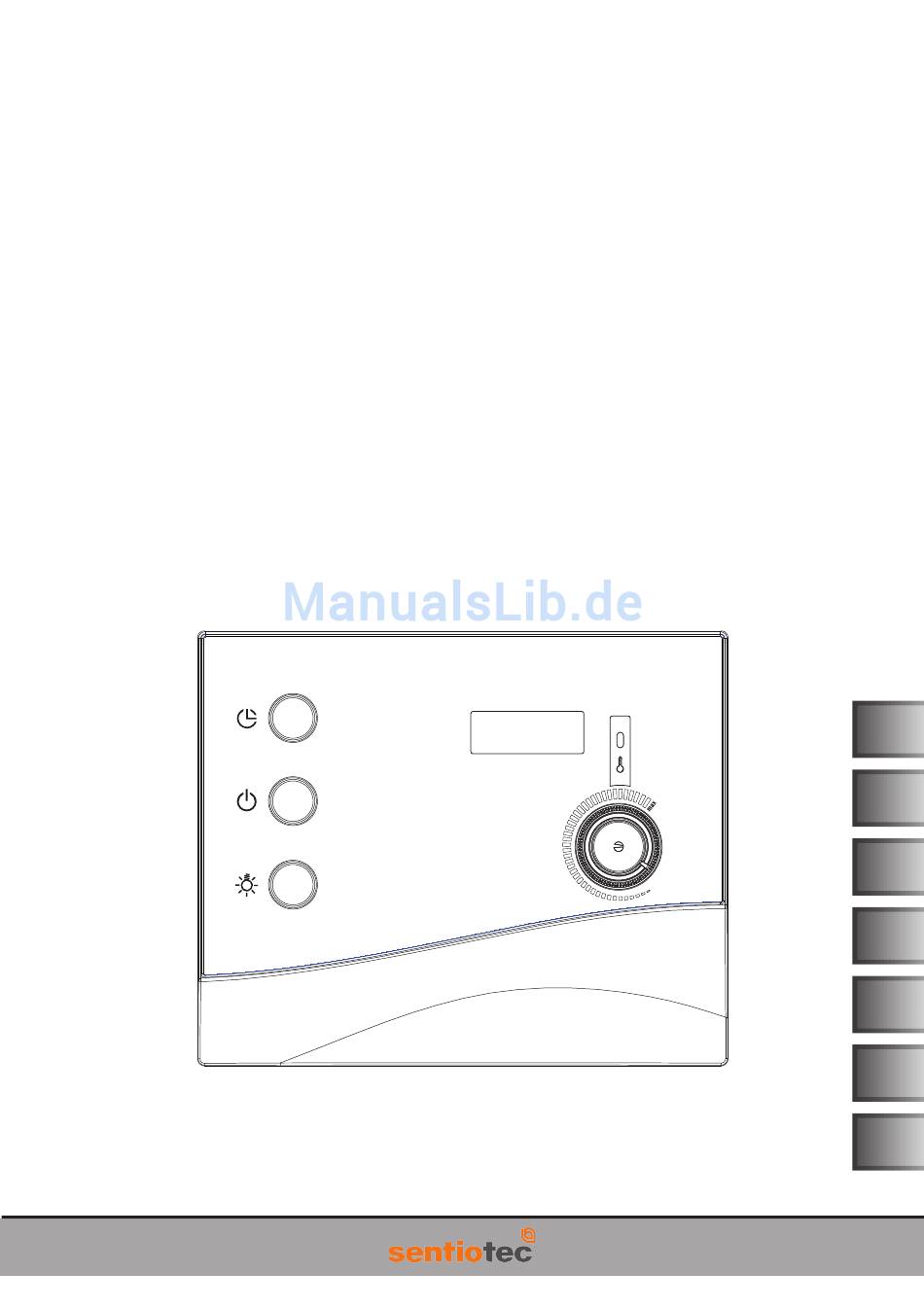

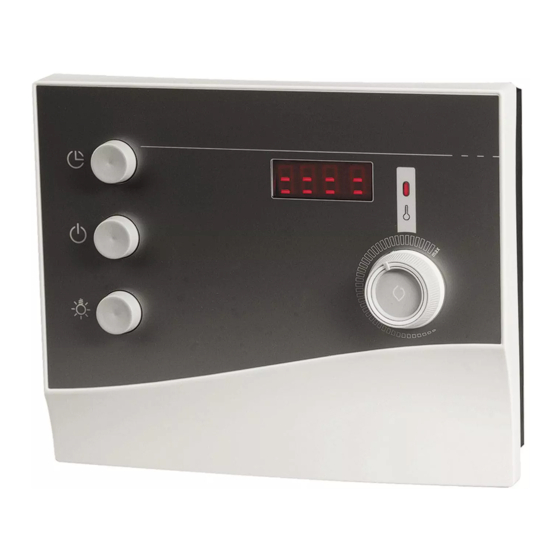

- Seite 1 Saunasteuerung K2-NEXT MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/12 Ident-Nr. 50950067...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanweisung S. 2/14 Montageanweisung Allgemeine Sicherheitshinweise ................2 1 Saunasteuerung montieren ................3 2 Ofenfühler mit Übertemperatur-Sicherung montieren ........4 3 Optionaler Türschalter ..................4 4 Prüfungen .....................5 Technische Daten ....................12 Gebrauchsanweisung Allgemeine Sicherheitshinweise ................6 1 Betriebsarten ....................7 2 Anzeigen ....................7 3 Optionale Saunatür-Überwachung bei eingestellter Vorwahlzeit ....7 4 Fehlermeldungen ..................8 5 Steuerung und Innenraumbeleuchtung ein- / ausschalten ......8 6 Schnellstart ....................9... -
Seite 3: Allgemeine Sicherheitshinweise
• Die Saunasteuerung K2-NEXT dient zum Steuern und Regeln der Funktionen gemäß den Technischen Daten. • Die Saunasteuerung K2-NEXT darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heiz- leistung pro Heizkreis eingesetzt werden. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten psychischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu... -
Seite 4: Saunasteuerung Montieren
Gehäuseunterteiles 1 prüfen. VORSICHT - Schäden am Gerät: Die Steuerung K2-NEXT darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heizleistung pro Heizkreis eingesetzt werden. Die Ofenfühler- und Türschalter-Leitungen müssen zu anderen Netzleitungen getrennt im Anschlussbereich für Kleinspannung 4 der Steuerung verlegt werden. -
Seite 5: Ofenfühler Fi Mit Übertemperatursicherung Montieren Abbildung
Montageanweisung nur für Fachpersonal S. 5/14 Ofenfühler FI mit Übertemperatursicherung montieren Abbildung 2 3 Der Ofenfühler mit Übertemperatursicherung wird in der Saunakabine circa 15 cm unterhalb der Decke ober- halb des Heizsystems, oder nach Angaben des Kabinenherstellers montiert. Der Ofenfühler mit Übertemperatursicherung darf nur mit der beiliegenden bis 150°C temperaturbeständigen Anschlussleitung angeschlossen werden. -
Seite 6: Allgemeine Sicherheitshinweise
• Es dürfen keine Gegenstände auf dem Ofen abgelegt werden. • Die Saunasteuerung K2-NEXT darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heiz- leistung pro Heizkreis eingesetzt werden. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten psychischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu... -
Seite 7: Betriebsarten
Gebrauchsanweisung für den Anwender S. 7/14 Betriebsarten- Abbildung 4 Die Saunasteuerung kann direkt als Schnellstart (siehe Kapitel 6) oder nach Ablauf einer eingestellten Vorwahl- zeit - Zeit bis zum Einschalten des Ofens (siehe Kapitel 7) - gestartet werden. Anzeigen Selbsttest der Steuerung (Anzeige blinkt). Heizung ist in Betrieb. -
Seite 8: Fehlermeldungen
Gebrauchsanweisung für den Anwender S. 8/14 Fehlermeldungen- Abbildung 4 4.1 Fehlermeldungen in der Anzeige 2: Eine Fehlermeldung signalisiert einen elektrischen Defekt der Anlage. Die Steuerung ist nicht mehr betriebsbereit: 1. Fehlermeldung notieren. 2. Hauptsicherungen der Steuerung im Sicherungskasten ausschalten. 3. Verständigen Sie Ihren Kundendienst. 4. -
Seite 9: Schnellstart
Gebrauchsanweisung für den Anwender S. 9/14 Schnellstart- Abbildung 4 6.1 Steuerung einschalten Steuerung gemäß Kapitel 5.1 einschalten. 6.2 Steuerung einstellen und starten 1. Mit dem Drehknopf 3 die gewünschte Temperatur einstellen. Markieren Sie sich die Ihnen angenehme Temperatur, z.B. mit einem Bleistiftstrich. 2. -
Seite 10: Reinigung
Prüfen. Kundendienst • Bitte tragen Sie Ihre Kundendienst-Adresse hier ein: ................................................................................................................................................sentiotec GmbH world of wellness Oberregauer Straße 48 A-4844 Regau T: +43 (0) 7672 27720-567 F: +43 (0) 7672 27720-801 E-Mail: support@sentiotec.com www.sentiotec.com WE DO IT FIRST. -
Seite 11: Technische Daten
Max. Vorwahlzeit: 23 Stunden 45 Minuten Heizdauer: Automatische Abschaltung nach 6 Stunden *. * Bei der Verwendung in Wohnblöcken, Hotels oder ähnlichen Standorten, muss der Betriebszeitraum auf maximal 12 Stunden begrenzt sein. Ausgabe: 12-2011 Ident-Nr. K2-NEXT-9-B WE DO IT FIRST. -
Seite 12: Anschlussplan
Montage- und Gebrauchsanweisung S. 12/14 Anschlussplan Saunasteuerung K2-NEXT Abbildung 1 Abbildung 2 WE DO IT FIRST. - Seite 13 Montage- und Gebrauchsanweisung S. 13/14 Abbildung 3 Abbildung 4 WE DO IT FIRST.
