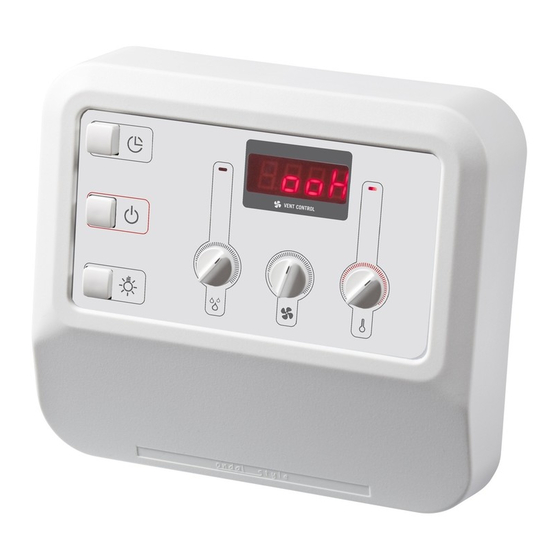

Sentiotec A3 Montage- Und Gebrauchsanweisung
Saunasteuerung
Verwandte Anleitungen für Sentiotec A3
Inhaltszusammenfassung für Sentiotec A3

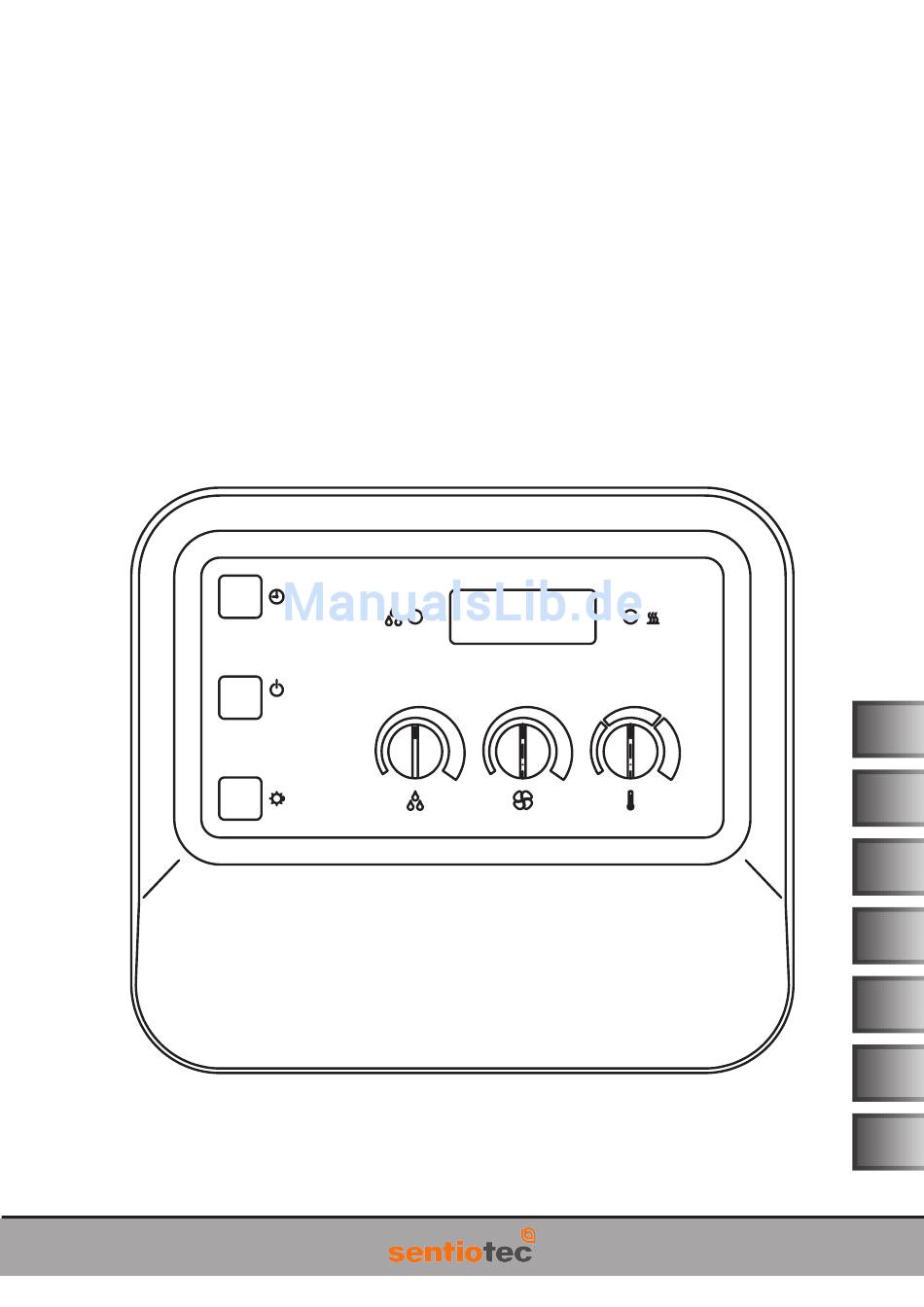

- Seite 1 Saunasteuerung MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 08/12 Ident-Nr. ,1510332...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanweisung S. 2/20 Teil 1 Montageanweisung nur für Fachpersonal Allgemeine Sicherheitshinweise ................3 1 Steuerung montieren ..................4 2 Ofenfühler mit Übertemperatur-Sicherung montieren ........5 3 Bankfühler montieren ...................5 4 Optionaler Türschalter ..................6 5 Prüfungen .....................7 Technische Daten ....................16 Teil 2 Gebrauchsanweisung für den Anwender Allgemeine Sicherheitshinweise ................8 1 Betriebsarten ....................9... -
Seite 3: Teil 1 Montageanweisung Nur Für Fachpersonal
Beachten Sie auch die speziellen Sicherheitshinweise der einzelnen Kapitel. Installation: • In der Installation ist eine dreipolige Abschaltmöglichkeit mit 3 mm Kontaktöffnung vorzusehen. (In der Regel durch die Sicherung gegeben). Bestimmungsgemäßer Gebrauch: • Vor dem Einschalten der Saunasteuerung und beim Einstellen einer Vorwahlzeit (Zeit bis zum Starten des Ofens) ist sicher zu stellen, dass keine brennbaren Gegenstände auf dem Ofen abgelegt sind. • Die Steuerung A3 dient zum Steuern und Regeln der Funktionen gemäß den Technischen Daten. • Die Steuerung A3 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heizleistung pro Heizkreis eingesetzt werden. • Optional kann mit einem Zusatz-Leistungsteil die Schaltleistung von 9,0 kW auf 18 kW / 30 kW erhöht werden. • Für die Leistungserweiterung nutzen Sie die Geräte S2-18 oder S2-30. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten psychischen, sensorischen oder geisitgen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten... -
Seite 4: Steuerung Montieren
VORSICHT - Schäden am Gerät: Die Steuerung A3 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heizleistung pro Heizkreis eingesetzt werden. Optional kann mit einem Zusatz-Leistungsteil die Schaltleistung von 9,0 kW auf 18 kW / 30 kW erhöht werden. -
Seite 5: Ofenfühler Mit Übertemperatur-Sicherung Montieren
Montageanweisung nur für Fachpersonal S. 5/20 Ofenfühler FI mit Übertemperatur-Sicherung montieren Abbildung 2 4 5 Der Ofenfühler mit Übertemperatur-Sicherung wird in der Saunakabine circa 15 cm unterhalb der Decke oberhalb des Heizsystemes, oder nach Angaben des Kabinen-Herstellers montiert. Der Ofenfühler mit Übertemperatur-Sicherung darf nur mit der beiliegenden bis 150°C temperaturbeständigen An- schlussleitung angeschlossen werden. -
Seite 6: Optionaler Türschalter
Montageanweisung nur für Fachpersonal S. 6/20 Optionaler Türschalter Der optionale Türschalter wird gemäß der dem Türschalter beiliegenden Montageanweisung oder nach Angaben des Kabinen-Herstellers montiert. Prüfungen Die Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG - Stromschlag: Die nachfolgenden Prüfungen werden bei eingeschalteter Versorgungsspannung durchgeführt. 1. Prüfen der Schutzleiterklemmen-Kontaktierung. 2. Prüfung der Sicherheitsabschaltung Ofenfühler / -Sicherung mit Leitung: Das Lösen der Leitungen muss am Ofenfühler durchgeführt werden, dadurch werden die Ofenfühler-Leitungen in die Prüfung einbezogen. -
Seite 7: Teil 2 Gebrauchsanweisung Für Den Anwender
Allgemeine Sicherheitshinweise Beachten Sie auch die speziellen Sicherheitshinweise der einzelnen Kapitel. Bestimmungsgemäßer Gebrauch: • Vor dem Einschalten der Saunasteuerung und beim Einstellen einer Vorwahlzeit (Zeit bis zum Starten des Ofens) ist sicher zu stellen, dass keine brennbaren Gegenstände auf dem Ofen abgelegt sind. • Die Steuerung A3 dient zum Steuern und Regeln der Funktionen gemäß den Technischen Daten. • Die Steuerung A3 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heizleistung pro Heizkreis eingesetzt werden. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten psy- chischen, sensorischen oder geisitgen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 8: Betriebsarten
Gebrauchsanweisung für den Anwender S. 8/20 Abbildung 6 Betriebsarten Die Steuerung ermöglicht Ihnen zwei Betriebsarten, Sauna- und Verdampfer-Betrieb. Die Betriebsarten können direkt als Schnell-Start (siehe Kapitel 6 und 7) oder nach Ablauf einer eingestellten Vor- wahlzeit - Zeit bis zum Einschalten des Ofens (siehe Kapitel 8 und 9) gestartet werden. Im Sauna-Betrieb steht Ihnen trockene Wärme zur Verfügung. Die Wärmewerte sind hoch, die Feuchtewerte sind gering. -
Seite 9: Überwachung
Gebrauchsanweisung für den Anwender S. 9/20 Abbildung 6 Optionale Saunatür- Überwachung Zum Schutz vor Brandgefahr wird die Saunatür nach dem Einstellen einer Vorwahlzeit (Zeit bis zum Einschalten des Ofens) überwacht. Um zu verhindern, dass nach dem Einstellen einer Vorwahlzeit jemand in die Kabine geht und beispielsweise Gegen- stände auf den Ofen ablegt, besitzt die Steuerung eine Sicherheits-Abschaltung, die je nach Betriebszustand reagiert: 3.1 Betriebszustand - Ofen heizt nicht Die Vorwahlzeit wurde eingestellt. Die Heizung ist noch nicht in Betrieb. Die Saunatür wird geöffnet: • Es ertönt ein wiederholter Piepton, • in der Anzeige 3 erscheint die Meldung door, • die eingestellte Vorwahlzeit wird gelöscht. -
Seite 10: Fehlermeldungen
Gebrauchsanweisung für den Anwender S. 10/20 Abbildung 6 Fehlermeldungen 4.1 Fehler-Meldungen in der Anzeige 3: Eine Fehler-Meldung signalisiert einen elektrischen Defekt der Anlage. Die Steuerung ist nicht mehr betriebsbereit: 1. Fehler-Meldung notieren. 2. Hauptsicherungen der Steuerung im Sicherungskasten ausschalten. 3. Verständigen Sie Ihren Kundendienst. 4. Kennzeichnen Sie die Steuerung als defekt. Mit den folgenden Fehlermeldungen in der Anzeige 3 können Sie Ihrem Kundendienst Informationen über mögliche Fehler geben. -
Seite 11: Steuerung Und Kabinenbeleuchtung Ein- / Ausschalten
Gebrauchsanweisung für den Anwender S. 11/20 Abbildung 6 Steuerung und Kabinenbeleuchtung ein- / ausschalten 5.1 Steuerung einschalten WARNUNG - Feuergefahr: Vor dem Einschalten der Saunasteuerung und beim Einstellen einer Vorwahlzeit (Zeit bis zum Starten des Ofens) ist sicher zu stellen, dass keine brennbaren Gegenstände auf dem Ofen abgelegt sind. -
Seite 12: Schnell-Start - Verdampfer-Betrieb
Gebrauchsanweisung für den Anwender S. 12/20 Abbildung 6 Schnell-Start Verdampfer-Betrieb Verdampfer-Betrieb nur bei Temperaturen bis ca. 65°C: Siehe Kapitel 1 Betriebsarten. 1. Steuerung gemäß Kapitel 5.1 einschalten. 2. Mit dem Drehknopf 4 die gewünschte Temperatur im Bereich 5 (40°- 65°C) einstellen. Markieren Sie sich die Ihnen angenehme Temperatur, z.B. mit einem Bleistiftstrich. 2. -
Seite 13: Verdampfer-Betrieb Mit Vorwahlzeit
Montage- und Gebrauchsanweisung S. 13/20 Abbildung 6 Verdampfer-Betrieb mit Vorwahlzeit 9.1 Vorwahlzeit einstellen Es wird die Zeit bis zum Einschalten des Ofens und des Verdampfers eingestellt. Die minimal einstellbare Zeit beträgt 15 Minuten (Anzeige 00.15), die maximal einstellbare Zeit beträgt 23 Std. und 45 Minuten (Anzeige 23.45). HINWEIS - Optionale Saunatür-Überwachung: (siehe Kapitel 3). 1. Steuerung gemäß Kapitel 5.1 einschalten. 2. Zeittaste A drücken und gedrückt halten. • Die Vorwahlzeit wird auf Null zurückgestellt und zählt danach in 15 Minuten Schritten. 3. Zeittaste A loslassen. • Die Anzeige 3 zeigt die gewählte Vorwahlzeit. • Die Vorwahlzeit wird gestartet und die jeweils verbleibende Zeit bis zum Start des Ofens angezeigt. -
Seite 14: Automatisches Kabinen-Nachtrocknungs-Programm
• Glühlampe austauschen. • Hauptsicherungen einschalten und Taste 8 betätigen. • Leuchtet die Kabinenbeleuchtung weiterhin nicht, verständigen Sie bitte Ihren Kundendienst. 15 Wartung • Die Steuerung ist wartungsfrei. • Im gewerblichen Einsatz ist die Steuerung gemäß den aktuellen Unfall-Verhütungs-Vorschriften zu Warten / Prüfen. 16 Kundendienst sentiotec GmbH world of wellness Oberregauer Straße 48 A-4844 Regau T: +43 (0) 7672 27720-567 F: +43 (0) 7672 27720-801 E-Mail: support@sentiotec.com www.sentiotec.com WE DO IT FIRST. -
Seite 15: Technische Daten
Montage- und Gebrauchsanweisung S. 15/20 Technische Daten Umgebungsbedingungen: Lagertemperatur: -25°C bis + 70°C Umgebungstemperatur: - 10°C bis + 40°C Luftfeuchtigkeit: max. 95 % Minimale Temperaturbeständigkeit der Anschlussleitungen: Heizsystem-, Licht-, Ofen-, Bankleitungen mindestens 150°C Temperaturbeständigkeit. Maximale Leitungslängen: Ofenfühler F I: 4,5 m Bankfühler FII: 4,5 m Lüfteranschluss: 10 m Steuerung: Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 Hz... - Seite 16 Montage- und Gebrauchsanweisung S. 16/20 Thermische Sicherheit: Ofen-Fühler mit Übertemperatur-Sicherung, Abschalt-Temperatur 139°C. Automatische Abschaltung nach max. 6 Stunden (je nach Werkseinstellung). Zweifühlersystem mit Temperaturregelung über dem Ofen bzw. der Bank. Optionale Saunatür-Überwachung bei eingestellter Vorwahlzeit: • Ohne Heizbetrieb: Die Vorwahlzeit wird mit dem Öffnen der Saunatür gelöscht. • Mit Heizbetrieb bei Temperaturen unter 40°C: - Die Heizung wird abgeschaltet. - Ein Neustart der Steuerung ist erforderlich. • Mit Heizbetrieb bei Temperaturen über 40°C: - Die Heizung schaltet nach 5 Sekunden offener Saunatür ab. - Die Heizphase wird nach dem Schließen der Saunatür fortgesetzt.
-
Seite 17: Anschlussplan
Montage- und Gebrauchsanweisung S. 17/20 Anschlussplan Saunasteuerung A3 Abbildung 2 Abbildung 1 Abbildung 3 WE DO IT FIRST. - Seite 18 Montage- und Gebrauchsanweisung S. 18/20 Abbildung 4 WE DO IT FIRST.
-
Seite 19: Montage- Und Gebrauchsanweisung S
Montage- und Gebrauchsanweisung S. 19/20 Abbildung 5 WE DO IT FIRST. - Seite 20 Montage- und Gebrauchsanweisung S. 20/20 Abbildung 6 WE DO IT FIRST.
