- Seite 1 II ALL-IN-ONE BEDIENTEIL WC4-B-TC2 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch All-in-One Bedienteil, das mit selbstbewusstem Design punktet. Ident-Nr. 1-026-981 Version 11/13...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanweisung S. 2/22 Inhaltsverzeichnis Allgemeine Sicherheitshinweisel Bestimmungsgemäßer Gebrauch Allgemeine Funktionsbeschreibung 3.1 Tabelle verfügbare Funktionen Reinigung des Bedienteils Montage des Bedienteils Elektrischer Anschluss nur für Fachpersonal 6.1 Rückansicht wave.com4 touch 6.2 Anschluss Lautsprecher und Klemmenbelegung 6.3 Blockschaltbilder 7 Konfiguration der Leistungsteile für den Anschluss an die wave.com4 touch 7.1 Wave.com4 Sauna Basismodul WC4-B-L 7.2 Sound &... -
Seite 3: Allgemeine Sicherheitshinweisel
Montage- und Gebrauchsanweisung S. 3/22 Allgemeine Sicherheitshinweise Bedeutung der in der Bedienungs- und Montageanweisung verwendeten Symbole: WARNUNG: Bei Nichtbeachtung besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung. VORSICHT: Bei Nichtbeachtung besteht die Möglichkeit von mittleren bis leichten Verletzungen oder Sachschäden. HINWEIS: Gibt Anwendungstipps und nützliche Informationen. -
Seite 4: Bestimmungsgemäßer Gebrauch
Montage- und Gebrauchsanweisung S. 4/22 Bestimmungsgemäßer Gebrauch Das wave.com4 touch Bedienteil dient ausschließlich dem Bedienen von Geräten der wave.com4 Serie. Ge- mäß dieser Bestimmung kann das wave.com4 touch Bedienteil in seiner vollen Funktion genutzt werden. Weiters gelten die Sicherheits- und Gebrauchshinweise der jeweilig angeschlossenen Geräte. Allgemeine Funktionsbeschreibung Das wave.com4 touch Bedienteil verfügt über eine automatische Erkennung der angeschlossenen Gerä- te.Je nach erkannten Geräten erscheinen die jeweiligen Menüpunkte. -
Seite 5: Reinigung Des Bedienteils
Montage- und Gebrauchsanweisung S. 5/22 WC4-B-L: wave.com4 Basismodul Leistungsmodul WC4-H-PCB: wave.com4 Erweiterungsplatine WC4-H-H: wave.com4 Feuchtefühler WC4-H-F2: wave.com4 Bankfühler WC4-IRX-P: wave.com4 Infra Leistungsteil WC4-SL-L: wave.com4 sound&light Farblampe Wird WC4-B-L mit WC4-SL-L kombiniert wird zusätzlich das Kabelset WC4-SL-EXT benötigt. Siehe auch „Elektrischer Anschluss - nur für Fachpersonal“. wave.com4 Sauna Basismodule (WC4-B-L) vor Produktionsdatum 12/2011 sind nicht mit dem wave.com touch Bedienteil kompatibel. -
Seite 6: Montage Des Bedienteils
Montageanweisung nur für Fachpersonal S. 6/22 Montage des Bedienteils Abmessungen Für die Montage des wave.com4 touch Bedienteils ist ein Ausschnitt von 213 mm x 82 mm vorzusehen, in die der Montagerahmen B eingesetzt wird. Zum Fixieren des Rahmens die Laschen C wie in der Abbildung mit ei- nem Schraubendreher biegen. -
Seite 7: Elektrischer Anschluss Nur Für Fachpersonal
Montageanweisung nur für Fachpersonal S. 7/22 Elektrischer Anschluss nur für Fachpersonal Beachten Sie auch die Anweisungen in den Bedienungs- und Montageanleitungen der verwendeten Leis- tungsteile. 6.1 Rückansicht wave.com4 touch Die einzelnen Module werden über 6-polige RJ12 Kabel mitei- nander verbunden. Beim Bedienteil wird das Buskabel in die Buchse A gesteckt. -
Seite 8: Blockschaltbilder
Montageanweisung nur für Fachpersonal S. 8/22 6.3 Blockschaltbilder wave.com4 Sauna Basismodule (WC4-B-L) vor Produktionsdatum 12/2011 sind nicht mit dem wave.com4 touch Bedienteil kompatibel. Das notwendige Software Update kann nur im Werk durchgeführt werden. Die Verbindung der einzelnen Geräte erfolgt über 6-polige RJ12 Kabel (D und E). Ein Verbindungskabel D ist im Lieferumfang des wave.com4 touch Bedienteils enthalten. -
Seite 9: Konfiguration Der Leistungsteile Für Den Anschluss An Die Wave.com4 Touch
Montageanweisung nur für Fachpersonal S. 9/22 Konfiguration der Leistungsteile für den Anschluss an die wave. com4 touch 7.1 wave.com4 Sauna Basismodul WC4-B-L wave.com4 Sauna Basismodule (WC4-B-L) vor Produktionsdatum 12/2011 sind nicht mit dem wave.com4 touch Bedienteil kompatibel. Das notwendige Software Update kann nur im Werk druchgeführt werden. Jumper Basismodul Der Jumper JPBM ist im Lieferumfang der wave.com4 touch enthalten. -
Seite 10: Einbindung Herkömmlicher Bedienteile
Montageanweisung nur für Fachpersonal S. 10/22 7.3 Einbindung herkömmlicher Bedienteile Mit V.1.04 ist es möglich, die herkömmlichen Bedienteile in Ihr Saunasystem zu integrieren. Diese zeigen dann die von Ihnen gewählte Betriebsart an. Sie können am Bedienteil Einstellungen vornehmen bzw. ändern- die Bedienteile kommunizieren mit Ihrem wave.com4 touch Bedienteil. -
Seite 11: Inbetriebnahme - Nur Für Fachpersonal
Montageanweisung nur für Fachpersonal S. 11/22 Inbetriebnahme – nur für Fachpersonal Überprüfen Sie den korrekten Anschluss aller verwendeten Module. Überprüfen Sie, ob alle Jumper auf den einzelnen Geräten korrekt gesetzt sind. Änderungen der Jumper bei angelegter Netzspannung werden nicht erkannt. Nach Anlegen der Netzspannung werden die einzelnen Module vom wave.com4 touch Bedienteil automatisch erkannt. -
Seite 12: Beschreibung Der Optionen Im Technikermenü
Montageanweisung nur für Fachpersonal S. 12/22 10 Beschreibung der Optionen im Technikermenü Je nachdem welche Module bzw. Leistungsteile angeschlossen sind werden die jeweiligen Menüpunkte ein- oder ausgeblendet. Je nachdem welche Einstellungen im Technikermenü vorgenommen werden, werden einzelne Menüpunk- te ein- oder ausgeblendet. Werkseinstellungen sind fett geschrieben 10.1 Option wave.com4 Saunasteuerung... -
Seite 13: Option Kabinenlicht
Montageanweisung nur für Fachpersonal S. 13/22 Diese Funktion kann nur durch ein Update des Leistungsteils WC4-IRX-P genutzt werden! Hierfür ist eine Einsendung des Leistungsteils WC4-IRX-P erforderlich! 10.5 Option Kabinenlicht Hier können Sie wählen, über welches Modul (wave.com4 Basis mit/ohne Feuchtemodul oder wave.com4 Infra) Sie das Kabinenlicht beziehen. -
Seite 14: Softwareupdate - Nur Für Fachpersonal
Montageanweisung nur für Fachpersonal S. 14/22 Softwareupdate – nur für Fachpersonal Notieren Sie sich die Konfiguration. Durch das Softwareupdate werden die Einstellungen zurückgesetzt Die notwendigen Daten und Programmdateien werden auf Anforderung zur Verfügung gestellt. Um das Update durchzuführen gehen Sie wie folgt vor: ->... -
Seite 15: Bedien- Und Anzeigeelemente

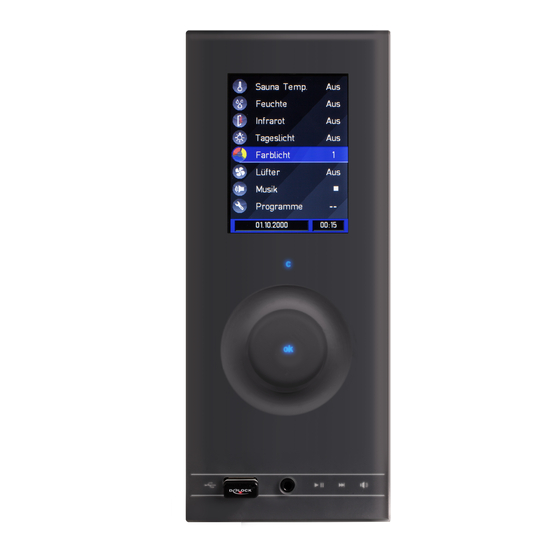

Gebrauchsanweisung für den Anwender S. 15/22 Bedien- und Anzeigeelemente Taste Ein/Aus Wenn die Taste weiß leuchtet, befindet sich das System im Standby-Modus. Taste c Taste OK Touch-Wheel Rad (Navigationsrad) Shortkey MP3-Player Lautstärke Shortkey MP3-Player Track vorwärts Shortkey MP3-Player Play/Pause Line-In 3,5 mm Klinke Stereo USB-Anschluss Display LED-Wheel Beleuchtung (bei fortschreitender... -
Seite 16: Menü
Gebrauchsanweisung für den Anwender S. 16/22 12.1 Menü Sauna Temp 30°C bis 110°C Feuchte 0% bis 100% Infrarotstatus Programmnummer, Temperatur bzw Intensitätsstufe Tageslicht 0% bis 100% Farblichtstatus automatischer Modus bzw. Farbnummer Lüfter ein/aus bzw. regelbar (nur bei wave.com4 Infra) Musik Pause, Play und Stop Programm Einschalten... -
Seite 17: Allgemeine Benutzerführung
Gebrauchsanweisung für den Anwender S. 17/22 Allgemeine Benutzerführung Im Homescreen werden die aktuellen Werte der Kabine angezeigt. Durch Drücken der C-Taste 2 gelangen Sie immer eine Menüebene zurück. Mit der C-Taste 2 können im Homescreen die Funktionen direkt aktiviert oder deaktiviert werden. 14.1 Saunatemperatur einstellen Navigieren Sie im Homescreen zum Menüpunkt Sauna Temp. -
Seite 18: Tageslicht Einstellen (Kabinenlicht)
Gebrauchsanweisung für den Anwender S. 18/22 14.4 Tageslicht einstellen (Kabinenlicht) Navigieren Sie im Homescreen zum Menüpunkt Tageslicht. Durch Bestätigen mit der OK-Taste 3 gelangen Sie in das Untermenü, in dem Sie Ihre Einstellung vornehmen können. Sie können das Kabinenlicht mit dem wave.com4 touch Bedienteil dimmen, in dem Sie mit dem Touch-Wheel 4 Ihren Wunsch-Prozentwert einstellen. -
Seite 19: Programme Einstellen
Gebrauchsanweisung für den Anwender S. 19/22 Programme einstellen Navigieren Sie im Homescreen zum Menüpunkt Programme. Durch Druck auf die OK-Taste gelangen Sie in das Untermenü. 16.1 Infrarot: Hier können Sie aus einem der folgenden Infrarotprogramme wählen: Entspannung Aufwärmen Ausdauer kurz Ausdauer lang 16.2 Farblicht: Hier können Sie folgende Einstellungen vornehmen:... -
Seite 20: Displayhelligkeit Einstellen
Gebrauchsanweisung für den Anwender S. 20/22 17.4 Displayhelligkeit einstellen Navigieren Sie zum Menüpunkt Displayhelligkeit. Durch Drücken der OK Taste 3 gelangen Sie in die Einstel- lungen. Mit dem Touch-Wheel 4 können Sie die Displayhelligkeit in Stufen (1-10) einstellen. Bestätigen Sie Ihre Wahl mit der OK-Taste 3. -
Seite 21: Technische Daten
Montage- und Gebrauchsanweisung S. 21/22 Technische Daten Stromversorgung wird über das Leistungsteil eines o. a. Gerätes bezogen ausgenommen Sound & Light Betriebsspannung 12-24Vdc Leistung max. 5,6W Standby-Aufnahme max. 1 W Maße Display: 3,5“ Lautsprecher 2x5W 8Ohm Umgebungsbedingungen 0°C – 55°C, maximal 99% relative Luftfeuchte, nicht kondensierend Einbaumaße Ausschnitt 213 mm x 82 mm x 36 mm, Frontglas Maße: B x H x T... -
Seite 22: Montage- Und Gebrauchsanweisung S
S. 22/22 Garantiebestimmungen sentiotec GmbH ist von der Qualität ihrer Produkte überzeugt und davon wollen wir Sie in Zukunft profitieren las- sen! Wir leisten daher 5 Jahre Garantie im privaten Bereich und 2 Jahre bei gewerblicher Nutzung. Voraussetzung für diese Garantieleistung: •... - Seite 177 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………………..…………………………………….……………………………………………………………………………………… …..…………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………...……… ……………………………………………………………………………………………………………………………... ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………….. ……………………………………………………………………………………………………………………………... …………………………………………………………………………………………………………………………….. ………………………………………………………………………………………………………………………………. ……………………………………………………………………………………………………………………………... ……………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………….. …….…………………………………………………………………………………………………………………………. …….………………………………………………………………………………………………………………………... ……..………………………………………………………………………………………………………………………. WORLD OF WELLNESS...
