43-COMPACT (SA1741)
Pos: 12.7 /Innenteil/Beschreibung der Bauteile/Bild 43-COMPACT SA1741 @ 44\mod_1469008856803_0.docx @ 504092 @ @ 1
Pos: 12.8 /Innenteil/Beschreibung der Bauteile/ Beschreibung der Bauteile 43-COMPACT Text SA1741 @ 44\mod_1469008968143_2671.docx @ 504119 @ @ 1

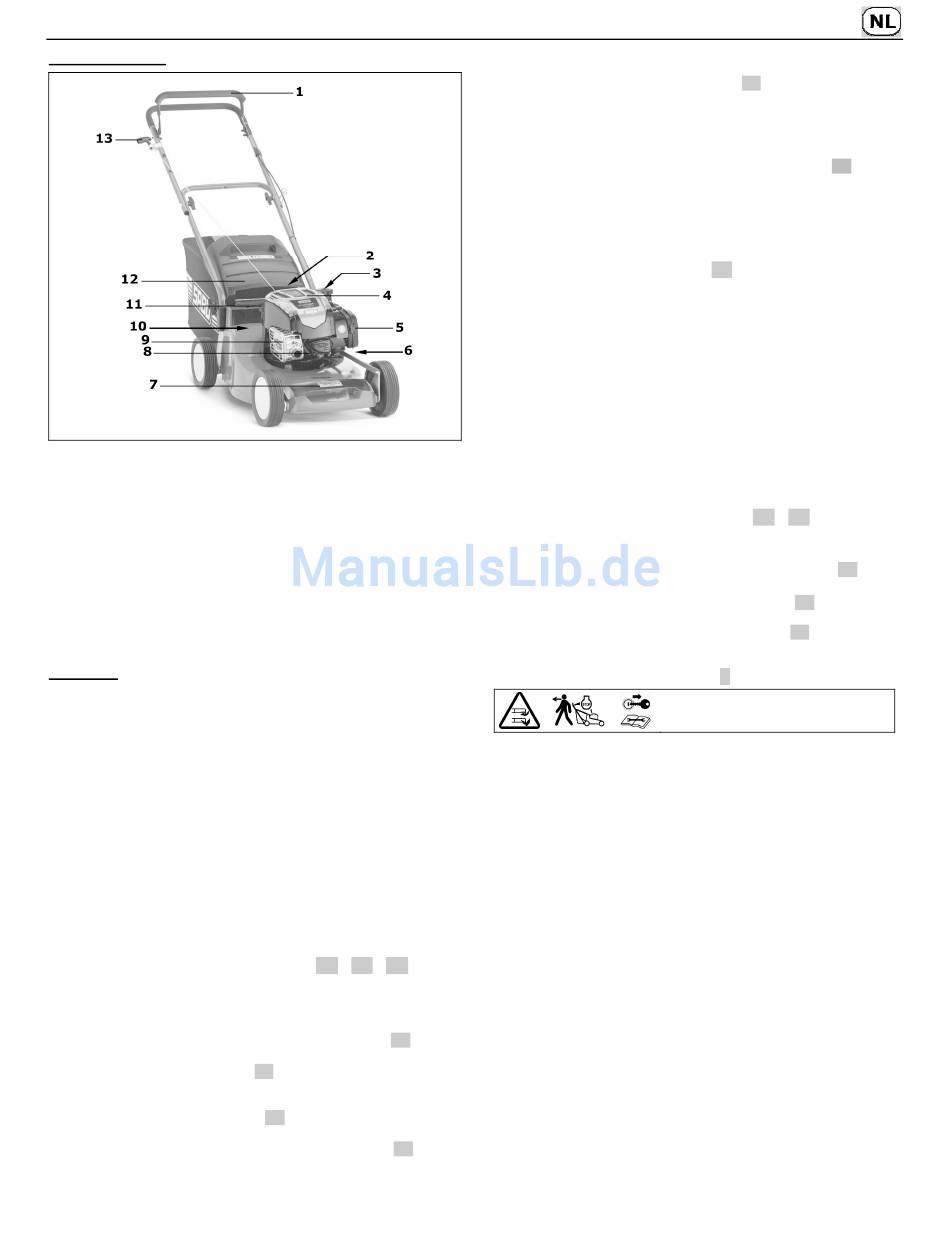

1 Veiligheidsschakelbeugel motorstop
2 Verstelgreep voor instelling van de snijhoogte (draaggreep achter) met druktoets
3 Tankafsluiting
4 Motorafdekking
5 Luchtfilter
6 Snijhoogte-indicatie
7 Draaggreep
8 Bougie
9 Uitlaatrooster
10 Afdekkingen van de riemaandrijving
11 Olievulopening met peilstok en tankdop
12 Uitwerpklep
13 Startkabelgreep
Pos: 12.9 /Innenteil/Beschreibung der Bauteile/Alle Modelle_dl_text_bold_8 @ 33\mod_1409212920947_2671.docx @ 245828 @ @ 1
Alle modellen
Pos: 13.1 /---------- 1 Leerzeile ---------- @ 0\mod_1114611787140_2671.docx @ 3221 @ @ 1
Pos: 13.2 /Innenteil/Vorbereitende Arbeiten/1 VORBEREITENDE ARBEITEN @ 0\mod_1115194917734_2671.docx @ 2824 @ 1 @ 1

8 VOORBEREIDENDE WERKZAAMHEDEN

Pos: 13.3 /Innenteil/Vorbereitende Arbeiten/Vorbereitende Arbeiten Text 43/47/54er SABO+JD @ 39\mod_1440419073397_2671.docx @ 415219 @ @ 1
Voor de montage van de maaier zitten de volgende onderdelen in de verpakking:
• Maaier met voorgemonteerde duwboom
• Vangdoek, vangzakframe
• Gereedschapszak met de volgende inhoud:
– Bedieningshandleiding met Conformiteitsverklaring
– Garantiebepalingen (afhankelijk van het model)
– Diverse montageonderdelen.
Als er onverwacht een deel ontbreekt, gelieve dan contact op te nemen met uw
specialist.
Pos: 13.4 /Innenteil/Vorbereitende Arbeiten/Vor Montage... Holm und...Starterseilhalter...Zündkerzenstecker abziehen! Hinweis @ 32\mod_1408441229475_2671.docx @ 239125 @ @ 1
OPGELET
Vóór montage van de duwboom en van de startkabelhouder altijd de
bougiestekker uittrekken! Na montage, ten laatste vóór het starten van de motor
de bougiestekker weer erop drukken!
Pos: 13.5 /Innenteil/Vorbereitende Arbeiten/1.1 Führungsholm hochstellen (Abbildung A1 + E1 + B1) @ 0\mod_1125644224779_2671.docx @ 2827 @ 2 @ 1
Geleidestangen omhoog plaatsten (Afbeelding A1 + E1 + B1 )
Pos: 13.6 /Innenteil/Vorbereitende Arbeiten/Bowdenzüge nicht knicken oder einklemmen WICHTIG @ 44\mod_1469603773573_2671.docx @ 508854 @ @ 1
BELANGRIJK
Let erop, dat de bowdenkabels bij optillen van de duwboom niet geknikt worden
of bekneld raken!
Pos: 13.7 /Innenteil/Vorbereitende Arbeiten/Führungsholm hochstellen Text 43er E-Start COMPACT_MUSTER @ 18\mod_1339502047010_2671.docx @ 141334 @ @ 1
– De Z-vormig ineengeklapte duwboom naar boven uit elkaar trekken A1 .
– Als het bovenstuk en het onderstuk van de duwboom op één niveau liggen, de
vleugelmoeren handmatig vastdraaien E1 .
– Bij het onderstuk van de duwboom de uiteinden met de getande kunststof
aanpassingen zó ver naar achteren zwenken dat deze in de eveneens getande
uitsparing bij de maaierbehuizing klikken B1 .
Daardoor kunnen drie verschillende hoogtes van de duwboom worden ingesteld.
– De vleugelmoeren aan beide kanten met de hand stevig aandraaien B1 .
– De kabelboom (elektrische start) en de bowdenkabel in de kabelgeleidingen
leggen. Daardoor wordt verhinderd dat de kabel en de bowdenkabel bij het
omklappen van de duwboom vastgeklemd raken E1 .
– De bowdenkabel met behulp van de kortere kabelbanden uit de gereedschapzak
bevestigen aan de linker onderboom.
Pos: 13.8 /Innenteil/Vorbereitende Arbeiten/Holmhöhenverstellung...Umschlagen des Holms Hinweis 36er, 40er, 43er, 47er @ 13\mod_1280321957086_2671.docx @ 110483 @ @ 1
VOORZICHTIG
Bij de activering van de hoogteverstelling van de duwboom kan het gebeuren dat
de boom ongewild omslaat bij het losdraaien van de vleugelmoeren B1 voor de
bevestiging van het onderstuk aan de behuizing (maar zo ver losdraaien, dat de
boom vrij kan worden bewogen) en het losspringen van de getande kunststof
adapters uit de uitsparing aan de behuizing. Bovendien kunnen er tussen
onderstuk van de duwboom en behuizing plaatsen ontstaan waar u zich kunt
kneuzen. Er bestaat verwondingsgevaar!
Pos: 13.9 /Innenteil/Vorbereitende Arbeiten/1.1 Holmstart-Montage (Abbildung L1 ) @ 0\mod_1127986352485_2671.docx @ 2833 @ 2 @ 1
Montage van de startstang (Afbeelding L1 )
Pos: 13.10 /Innenteil/Vorbereitende Arbeiten/Montage Starterseilhalter Text Motorbremse @ 37\mod_1436190239176_2671.docx @ 399709 @ @ 1
– Startkabelhouder (1) uit de gereedschapszak nemen.
– Moer zo ver eruit draaien, dat de beide helften over de duwboom kunnen worden
geschoven.
– Op de bovenste duwboom zit een sticker (2) voor de positionering van de
startkabelhouder.
OPGELET
Om veiligheidsredenen mag de startkabelhouder alleen in de opgegeven
positie worden gemonteerd.
– Schakelbeugel motorstop (3) op het bovenstuk van de duwboom (4) indrukken en
vasthouden, de startkabel (5) uittrekken en in de startkabelhouder leiden.
– De beide helften samenvoegen (6), moer weer vastdraaien. Zo wordt verhinderd
dat de startkabel eruit springt.
De startkabelhouder moet zo gemonteerd/uitgericht worden, dat de startkabel vrij
loopt en niet tegen andere delen aanwrijft.
Pos: 13.11 /Innenteil/Vorbereitende Arbeiten/1.1 Grasfangsack am Mäher einhängen (Abbildung R1 + S1) @ 0\mod_1125644669425_2671.docx @ 2830 @ 2 @ 1
Opvangzak aan de maaier hangen (Afbeelding R1 + S1 )
Pos: 13.12 /Innenteil/Vorbereitende Arbeiten/Grasfangsack am Mäher einhängen Text 43er Redesign @ 14\mod_1281595762845_2671.docx @ 111939 @ @ 1
– Het vangzakframe met de beugel vooraan in de vangdoek zetten. De bovenste
naden van de vangdoek aan de beugel uitrichten.
– De bevestigingsprofielen op het raam van het vangzakframe drukken R1 .
– De uitwerpklep van de maaier naar boven openen.
– De grasvangzak aan de draagbeugel optillen, de schans (1) R1 aan de
vangzakopening in de uitwerpopening zetten en de grasvangzak met zijn beide
zijdelingse haken boven aan de maaierbehuizing inhangen S1 .
– De uitwerpklep op de grasvangzak klappen.
Pos: 13.13 /Innenteil/Vorbereitende Arbeiten/1.1 Schnitthöhe einstellen (Abbildung I ) @ 0\mod_1115201229609_2671.docx @ 2836 @ 2 @ 1
Instellen van de maaihoogte (Afbeelding I )
Pos: 13.14 /Innenteil/Sicherheitshinweise/Sicherheitshinweis: Messer, MotorStop, Zündschlüssel @ 41\mod_1447064174273_2671.docx @ 428738 @ @ 1
Pos: 13.15 /Innenteil/Vorbereitende Arbeiten/Schnitthöhe einstellen Text 40er, 43er COMPACT @ 0\mod_1125660822165_2671.docx @ 2853 @ @ 1
De maaihoogte wordt achter de motor ingesteld.
– Druk met de duim op de grijze druktoets, breng de maaier in de gewenste positie
door de greep aan de maaier omhoog of omlaag te bewegen.
– Door het loslaten van de druktoets arrêteert de hendel in de gewenste
maaihoogte.
– De markering links op de maaier toont de ingestelde maaihoogte aan.
Pos: 13.16 /Innenteil/Vorbereitende Arbeiten/Schnitthöhe einstellen Hinweis mit VARIO, ohne Antrieb @ 0\mod_1125669111919_2671.docx @ 2850 @ @ 1
BELANGRIJK
Het maaien op de laagste snijhoogte mag alleen gebeuren op vlakke en gladde
grasmatten!
Gelieve er rekening mee te houden dat de onderste snijhoogte-instellingen alleen
bij optimale omstandigheden gebruikt mogen worden. Als u de snijhoogte te laag
kiest, dan kan de grasnerf beschadigd en onder bepaalde omstandigheden zelfs
vernield worden.
Naast de snijhoogte beïnvloedt ook de rijsnelheid het snijbeeld en vangresultaat.
Snijhoogte en rijsnelheid aanpassen aan de hoogte van het te snijden het gras.
Pos: 13.17 /Innenteil/Vorbereitende Arbeiten/1.1 Montage des Kabelbaums (nur bei Elektro-Start) MUSTER @ 16\mod_1331722485639_2671.docx @ 134272 @ 2 @ 1
Montage van de kabelboom (uitsluitend bij elektrische start)
Pos: 13.18 /Innenteil/Vorbereitende Arbeiten/Montage des Kabelbaums Text @ 1\mod_1132577707307_2671.docx @ 5761 @ @ 1
De reeds meegeleverde kabelboom zodanig met de meegeleverde langere
kabelbinders aan het rechter onderstuk van de stang bevestigen, dat de stekker losjes
op de contacten kan worden gestoken.
Pos: 13.19 /Innenteil/Vorbereitende Arbeiten/1.1 Montage der geladenen Starterbatterie (nur bei Elektro-Start) (Abbildung V1 + U1) MUSTER @ 16\mod_1331722869759_2671.docx @ 134306 @ 2 @ 1
7
Veiligheidsinstructie!
Verklaring van de symbolen zie tabel pagina 3
