Home-Anzeige sind alle Produktfunktionen eingeblendet.
Siehe Abbildung 5.
Alternativ zur Funktionsauswahl über die Home-Anzeige
können auch die Optionen Prev und Next verwendet
werden. Auf diese Weise können Sie die
Produktfunktionen der Software nacheinander
durchgehen. Die Abfolge beim Durchgehen:
EKG, Atmung, Blutdruck, Arrhythmien, Leistungssignal,
Schrittmachersignal, Temperatur, Herzzeitvolumen,
Fetal/Maternal, Setup.
Beispiel: Das Herzzeitvolumen wird angezeigt (siehe
Abbildung 7). Wenn Sie die Markierung auf Prev setzen
und , drücken, wird die Anzeige für die Temperatur
eingeblendet. Wenn Sie bei Anzeige des
Herzzeitvolumens Next markieren und dann
drücken, wird die Anzeige Fetal/Maternal eingeblendet.
Kardiologische Funktionen
Die kardiologischen Funktionen des Produkts sind EKG,
Arrhythmie, Blutdruck, Herzschrittmacher,
Herzzeitvolumen und Leistungssignale.
EKG-Funktionen
Mit den EKG-Funktionen des Produkts können Sie fünf
Parameter einer EKG-Wellenform einstellen:
Herzfrequenz, Amplitude, Patiententyp, ST und Artefakt.
Abbildung 9 zeigt einen typischen Testaufbau zur EKG-
Prüfung an einem Patientenmonitor.
Einstellung eines EKG-Parameters:
1. Setzen Sie in der Home-Anzeige mit den
Navigationstasten die Markierung auf
2. Drücken Sie , um die in Abbildung 8 dargestellte
EKG-Anzeige aufzurufen.

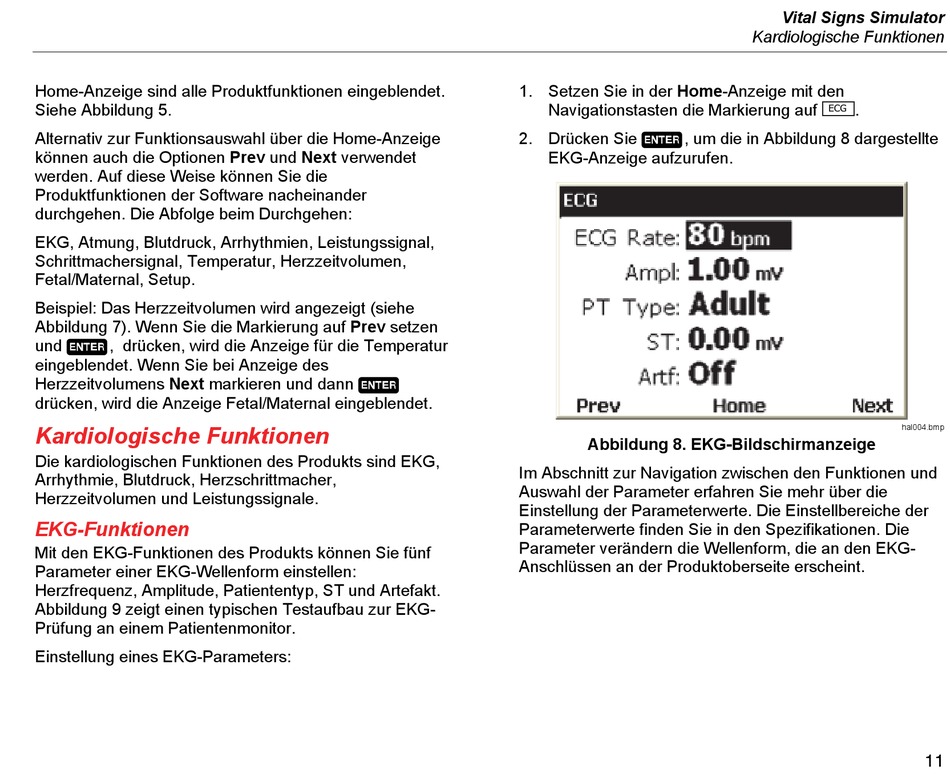

Abbildung 8. EKG-Bildschirmanzeige
Im Abschnitt zur Navigation zwischen den Funktionen und
Auswahl der Parameter erfahren Sie mehr über die
Einstellung der Parameterwerte. Die Einstellbereiche der
Parameterwerte finden Sie in den Spezifikationen. Die
Parameter verändern die Wellenform, die an den EKG-
Anschlüssen an der Produktoberseite erscheint.
Vital Signs Simulator
Kardiologische Funktionen
.
ECG
11
