Seite 2
Garantiezeitraums werden wir nach eigenem Ermessen ein Produkt reparieren oder ersetzen, sollte es sich als defekt erweisen. Senden Sie in diesem Fall das Produkt mit im Voraus bezahlten Versandkosten an Fluke Biomedical. Diese Garantie gilt nur für den ersten Käufer und kann nicht übertragen werden.
Seite 3
Werksstandort gesendet werden. Für Rücksendungen von Messgeräten an Fluke Biomedical empfehlen wir United Parcel Service, Federal Express oder Air Parcel Post. Darüber hinaus sollte die Sendung in der Höhe der tatsächlichen Ersetzungskosten versichert werden. Fluke Biomedical ist nicht für verlorene Sendungen verantwortlich oder für Messgeräte, die wegen nicht sachgerechter Verpackung oder Handhabung in beschädigtem Zustand ankommen.
Seite 4
Zertifizierung Dieses Messgerät wurde eingehend getestet und untersucht. Es wurde befunden, dass die Herstellungsspezifikationen von Fluke Biomedical zum Zeitpunkt des Versands im Werk erfüllt waren. Kalibriermesswerte sind gemäß NIST (National Institute of Standards and Technology) rückführbar. Geräte, für die es keine NIST-Kalibrierstandards gibt, werden unter Anwendung akzeptierter Testverfahren gemessen und mit internen Leistungsstandards verglichen.
Seite 7
Tabellen Tabelle Titel Seite Symbole ..........................3 Standardzubehör ........................4 Optionales Zubehör ......................4 Bedienelemente und Anschlüsse auf dem Bedienfeld ............6 Anschlüsse an der Produktoberseite ..................7 Produktfunktionen ......................... 9 Dynamische BD-Wellenformen und mögliche BD-Kanäle ............ 16 Fehleranzeige ........................27 Steuerungszustände und -modi des Produkts ..............
Seite 9
Abbildungsverzeichnis Abbildung Titel Seite Bedienelemente und Anschlüsse auf dem Bedienfeld ............5 Anschlüsse an der Produktoberseite ..................7 Battery-Eliminator-Anschluss ....................8 Einschaltanzeige ........................8 Home-Bildschirmanzeige ...................... 9 Home-Anzeige, Funktion Herzzeitvolumen markiert ............. 10 Herzzeitvolumen-Anzeige ..................... 10 EKG-Bildschirmanzeige ......................11 EKG-Anschluss zu Prüfungszwecken ................... 12 Arrhythmie-Bildschirmanzeige ....................
Geräte, die mit einem Patienten Herzzeitvolumen • verbunden sind, anschließen. Das Produkt Fetales/Maternales EKG und IUP (nur ProSim 3) ist ausschließlich für die Analyse von In allen Abbildungen ist der ProSim™ 3 dargestellt. Geräten ausgelegt. Verwenden Sie das Gerät nicht zur Diagnostik, Behandlung...
Seite 12
ProSim™ 2/3 Bedienungshandbuch • • Die Akkus entfernen, wenn das Produkt für Vor dem Öffnen des Akkufachs alle längere Zeit nicht verwendet oder bei Messfühler, Messleitungen und sämtliches Temperaturen von über 50 °C gelagert Zubehör entfernen. wird. Wenn die Akkus nicht entfernt •...
ProSim™ 2/3 Bedienungshandbuch Zubehörteile Das verfügbare Zubehör ist in den Tabellen 2 und 3 aufgeführt. Tabelle 2. Standardzubehör Komponente Fluke Biomedical Teilenummer Sicherheitsinformationen für ProSim 2/3 4308669 Bedienungshandbuch-CD für ProSim 2/3 4253822 IBD-Kabel (offen) 2392173 Tragetasche für ProSim 2/3 2248623...

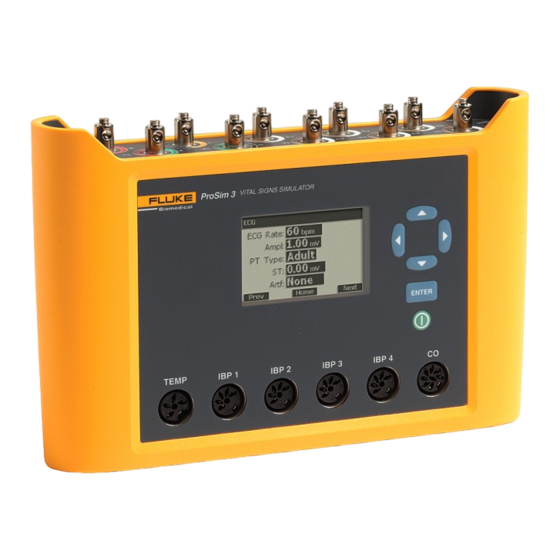

Vital Signs Simulator Übersicht über das Produkt Übersicht über das Produkt Tabelle 4 enthält eine Auflistung der Bedienelemente und Anschlüsse des in Abbildung 1 dargestellten Produkts. hal001.eps Abbildung 1. Bedienelemente und Anschlüsse auf dem Bedienfeld...
ProSim™ 2/3 Bedienungshandbuch Tabelle 4. Bedienelemente und Anschlüsse auf dem Bedienfeld Bezeichnung Beschreibung Display LCD-Anzeige Navigationstasten Kursorsteuertasten für Navigation in Menüs und Listen. Eingabetaste Bestätigt die markierte Funktion. Ein/Aus-Taste Zum Ein- und Ausschalten des Produkts. DC-Netzanschluss Anschluss für das AC/DC-Netzteil.
Vital Signs Simulator Übersicht über das Produkt Tabelle 5 enthält eine Auflistung der Anschlüsse an der in Abbildung 2 dargestellten Produktoberseite. hal006.eps Abbildung 2. Anschlüsse an der Produktoberseite Tabelle 5. Anschlüsse an der Produktoberseite Komponente Bezeichnung Beschreibung EKG-Anschlüsse Anschlüsse für EKG-Leitungen vom Patientenmonitor. ...
ProSim™ 2/3 Bedienungshandbuch Einschalten des Produkts Batterie-Eliminator Drücken Sie zum Einschalten des Produkts auf dem Das Produkt kann mit zwei eigenen 9-Volt-Batterien oder Bedienfeld. Die Einschaltanzeige erscheint (Abbildung 4). auch mit Netzstrom betrieben werden. Für den Betrieb mit Netzstrom schließen Sie das Produkt an die optional erhältliche AC/DC-Spannungsversorgung an, die in Abbildung 3 zu sehen ist.
ProSim™ 2/3 Bedienungshandbuch hal003.bmp hal005.bmp Abbildung 6. Home-Anzeige, Funktion Abbildung 7. Herzzeitvolumen-Anzeige Herzzeitvolumen markiert 3. Drücken Sie zur Einstellung der Injektionstemperatur , um den INJ TEMP Wert zu 2. Drücken Sie . Die in Abbildung 7 dargestellte markieren. Herzzeitvolumen-Anzeige erscheint. 4.
Vital Signs Simulator Kardiologische Funktionen Home-Anzeige sind alle Produktfunktionen eingeblendet. 1. Setzen Sie in der Home-Anzeige mit den Siehe Abbildung 5. Navigationstasten die Markierung auf Alternativ zur Funktionsauswahl über die Home-Anzeige 2. Drücken Sie , um die in Abbildung 8 dargestellte können auch die Optionen Prev und Next verwendet EKG-Anzeige aufzurufen.
Vital Signs Simulator Kardiologische Funktionen Herzschrittmacher-Signale Das Produkt kann Herzsignale mit den Steuersignalen eines Schrittmachers simulieren. So stellen Sie Wellenform, Amplitude und Weite des Schrittmachersignals ein: 1. Setzen Sie in der Home-Anzeige mit den Navigationstasten die Markierung auf PACE 2. Drücken Sie , um die Anzeige Pacemaker Waveseinzublenden.
ProSim™ 2/3 Bedienungshandbuch So halten Sie eine Arrhythmie-Simulation an: 2. Drücken Sie , um die Anzeige „Performance Wave“ einzublenden. 1. Setzen Sie die Markierung auf eines der Gruppensymbole. 3. Stellen Sie mit der im Abschnitt zur Bedienung beschriebenen Parameterauswahl Frequenz, Form 2.
Vital Signs Simulator Kardiologische Funktionen 4. Drücken Sie , um die Anzeige Blood Pressure Blutdruckfunktion für den gewählten Kanal einzublenden. Das Produkt simuliert dynamische BD-Wellenformen 5. Bevor Sie die BD-Simulation starten, müssen Sie den (Blutdruck), die sich mit allen Normalsinusrhythmus-Raten simulierten Druck auf 0 mmHg setzen.
Vital Signs Simulator Kardiologische Funktionen am CI-3-Modul/-Kabel ist der kleinere, 3-polige Stecker für Einbringung eines Atmungsartefakts in die BD- die Katheter-Bluttemperatur (BT) und der Standardstecker Wellenform für gängige Monitoren vorgesehen. Wird der Dynamik-Parameter eines Blutdruckkanals auf Hinweis einen anderen Wert als Aus gestellt, können Sie die Markierung auf den Artefakt-Parameter setzen.
Vital Signs Simulator Kardiologische Funktionen 2. Schließen Sie den Adapter an das Produkt an Simulation einer Injektatstörung und einer Links- (Abbildung 12). Rechts-Shunt-Störung 3. Stellen Sie den Patientenmonitor wie folgt ein: Die Herzzeitvolumen-Funktion kann eine Injektat- oder eine Links-Rechts-Shunt-Störung simulieren. So stellen •...
ProSim™ 2/3 Bedienungshandbuch Patientenmonitor ProSim 2/3 Verbindung Bluttemperatur Adapter Verbindung Herzzeitvolumen Injektattemperatur hja057.eps Abbildung 12. Anschlussschema für die Funktion Herzzeitvolumen...
Vital Signs Simulator Kardiologische Funktionen Funktion Fetal/Maternal Simulation einer periodischen FHR mit intrauterinem Druck (IUP) Das Produkt kann fetale und maternale Elektrokardiogramme (EKGs) simulieren, wie sie in den Das Produkt kann den intrauterinen Druck (IUP) einer Wehen auftreten. Auch Druckwellen von Gebärmutterkontraktion während der Entbindung Gebärmutterkontraktionen können simuliert werden.
Seite 32
ProSim™ 2/3 Bedienungshandbuch So stellen Sie eine periodische FHR mit IUP ein: 5. Drücken Sie , um die Prüfung zu starten. Wird der Parameter Period auf Manual gesetzt, endet die 1. Wird die Fetal/Maternal bereits angezeigt, fahren Sie Simulation automatisch mit dem Ende der IUP-Welle. mit Schritt 3 fort.
ProSim™ 2/3 Bedienungshandbuch Andere Funktionen Temperatur Die vom Produkt simulierten Temperaturwerte sind mit Das Produkt ist auch in der Lage, Atmung und Temperatur Messfühlern von Yellow Springs, Inc. (YSI) der Serien 400 zu simulieren. Dieser Abschnitt behandelt die und 700 kompatibel. Der an die Temperaturbuchse Vorgehensweisen zur Einrichtung dieser beiden angeschlossene Kabeltyp bestimmt, welcher Typ von Funktionen.
ProSim™ 2/3 Bedienungshandbuch muss auf dem PC als Betriebssystem Windows XP, Vista, Ferngesteuerte Bedienung Windows 7 oder ein neues Windows System installiert Das Produkt weist einen USB-Geräte-Anschluss auf, über sein. den Sie das Produkt mithilfe mehrerer Bedienbefehle Zur Bedienung des Produkts über einen PC schließen Sie fernsteuern können.
Vital Signs Simulator Ferngesteuerte Bedienung Bei Anschluss an einen PC mit Windows Betriebssystem anderen Daten zurücksendet, lautet die Antwort des kommuniziert das Produkt über einen PC-COM-Port. Produkts bei Annahme eines Befehls „OK“. Wird ein Stellen Sie sicher dass die COM-Port-Parameter wie folgt Befehl nicht vom Produkt akzeptiert, wird einer der in eingestellt sind: Tabelle 8 aufgeführten Fehlercodes an den PC gesendet.
ProSim™ 2/3 Bedienungshandbuch Allgemeine Befehle Tabelle 10. Allgemeine Befehle Tabelle 9 enthält eine Liste der Modi mit ihrer Zulässiger Befehl Rückgabe Beschreibung Beschreibung. Modus Tabelle 9. Steuerungszustände und -modi des REMOTE LOCAL RMAIN Zur Fernsteuerung Produkts wechseln Modus Beschreibung LOCAL RMAIN LOCAL Zur lokalen...
Vital Signs Simulator Ferngesteuerte Bedienung Tabelle 16. Blutdruck-Funktionsbefehle Befehl Aktion Kanal 1 Kanal 2 Kanal 3 Kanal 4 BD-Empfindlichkeit 5 µV/V/mmHg BPSNS5 BD-Empfindlichkeit BPSNS40 40 µV/V/mmHg Einen bestimmten Kanal auf Null P1S0 P2S0 P3S0 P4S0 setzen Alle Kanäle auf Null setzen ZALL Statische Druckpegel n.
Seite 48
ProSim™ 2/3 Bedienungshandbuch Tabelle 16. Blutdruck-Funktionsbefehle (Fortsetzung) Befehl Aktion Kanal 1 Kanal 2 Kanal 3 Kanal 4 Statische Druckpegel (Fortsetzung) 240 mmHg statisch P1S240 P2S240 n. v. n. v. 320 mmHg statisch P1S320 n. v. n. v. n. v. 400 mmHg statisch P1S400 n.
Seite 49
Vital Signs Simulator Ferngesteuerte Bedienung Tabelle 16. Blutdruck-Funktionsbefehle (Fortsetzung) Befehl Aktion Kanal 1 Kanal 1 Kanal 1 Kanal 1 Dynamische Wellenformen (Fortsetzung) Automatisch starten n. v. n. v. n. v. STSGAUTO Manuell starten n. v. n. v. n. v. STSG Einsetzen (manuell) n.
ProSim™ 2/3 Bedienungshandbuch Andere Funktionsbefehle Aktion Befehl Tabelle 17 enthält eine Liste von Befehlen für andere Injektat auf 0 °C COI0 Produktfunktionen. Dazu zählen Temperatur, Herzzeitvolumen-Welle/-Injektat, fetale Herzfrequenz, Injektat auf 24 °C COI24 Intrauterindruck-Welle, Intrauterindruck-Zeitraum und Fetale Herzfrequenz Piepser. 60 bpm Tabelle 17.
Vital Signs Simulator Wartung • Akkuzellen und -packs sauber und trocken Wartung halten. Verschmutzte Anschlüsse mit einem trockenen, sauberen Tuch reinigen. Warnung • Zur Vermeidung von Stromschlag, Brand oder Sollte eine Batterie ausgelaufen sein, muss das Produkt vor einer erneuten Verletzungen sind folgende Hinweise zu beachten: Inbetriebnahme repariert werden.
ProSim™ 2/3 Bedienungshandbuch 3. Die zwei 9-V-Batterien herausnehmen und neue Ersetzen der Batterie Batterien einsetzen. Beim Einsetzen der Batterien auf Warnung die korrekte Polarität achten. Zur Vermeidung von Stromschlag, Brand oder 4. Die Batteriefachabdeckung wieder einsetzen. Verletzungen sind folgende Hinweise zu beachten: •...
ProSim™ 2/3 Bedienungshandbuch Normalsinusrhythmus ..........12-Kanal-Konfiguration mit unabhängigen Ausgängen, Erdung am rechten Bein (N). Ausgabe an 10 EKG-Universalbuchsen, farbcodiert nach AHA und IEC. Amplitude ..............0,05 bis 0,45 mV (in 0,05-mV-Schritten); 0,5 mV bis 5,5 mV (in 0,5-mV-Schritten) Amplitudengenauigkeit ........... ±2 % der Einstellung für Ableitung II; Alle anderen Ableitungen ±5 % EKG-Frequenz ............
