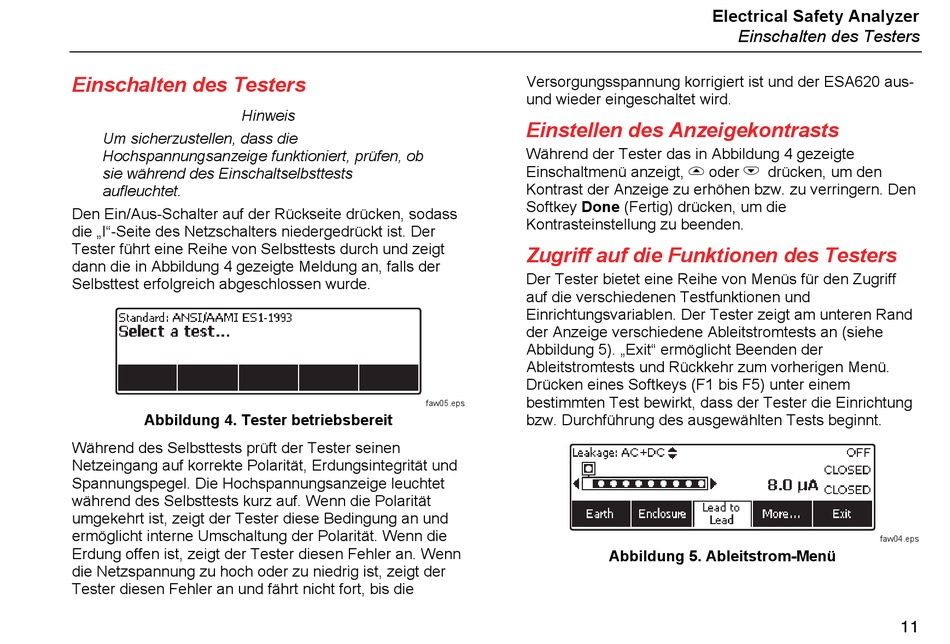

Einschalten des Testers
Hinweis
Um sicherzustellen, dass die
Hochspannungsanzeige funktioniert, prüfen, ob
sie während des Einschaltselbsttests
aufleuchtet.
Den Ein/Aus-Schalter auf der Rückseite drücken, sodass
die „I"-Seite des Netzschalters niedergedrückt ist. Der
Tester führt eine Reihe von Selbsttests durch und zeigt
dann die in Abbildung 4 gezeigte Meldung an, falls der
Selbsttest erfolgreich abgeschlossen wurde.
Abbildung 4. Tester betriebsbereit
Während des Selbsttests prüft der Tester seinen
Netzeingang auf korrekte Polarität, Erdungsintegrität und
Spannungspegel. Die Hochspannungsanzeige leuchtet
während des Selbsttests kurz auf. Wenn die Polarität
umgekehrt ist, zeigt der Tester diese Bedingung an und
ermöglicht interne Umschaltung der Polarität. Wenn die
Erdung offen ist, zeigt der Tester diesen Fehler an. Wenn
die Netzspannung zu hoch oder zu niedrig ist, zeigt der
Tester diesen Fehler an und fährt nicht fort, bis die
Versorgungsspannung korrigiert ist und der ESA620 aus-
und wieder eingeschaltet wird.
Einstellen des Anzeigekontrasts
Während der Tester das in Abbildung 4 gezeigte
Einschaltmenü anzeigt, oder drücken, um den
Kontrast der Anzeige zu erhöhen bzw. zu verringern. Den
Softkey Done (Fertig) drücken, um die
Kontrasteinstellung zu beenden.
Zugriff auf die Funktionen des Testers
Der Tester bietet eine Reihe von Menüs für den Zugriff
auf die verschiedenen Testfunktionen und
Einrichtungsvariablen. Der Tester zeigt am unteren Rand
der Anzeige verschiedene Ableitstromtests an (siehe
Abbildung 5). „Exit" ermöglicht Beenden der
Ableitstromtests und Rückkehr zum vorherigen Menü.
Drücken eines Softkeys (F1 bis F5) unter einem
bestimmten Test bewirkt, dass der Tester die Einrichtung
faw05.eps
bzw. Durchführung des ausgewählten Tests beginnt.
Electrical Safety Analyzer
Einschalten des Testers
Abbildung 5. Ableitstrom-Menü
faw04.eps
11
