ProSim™ 2/3
Bedienungshandbuch

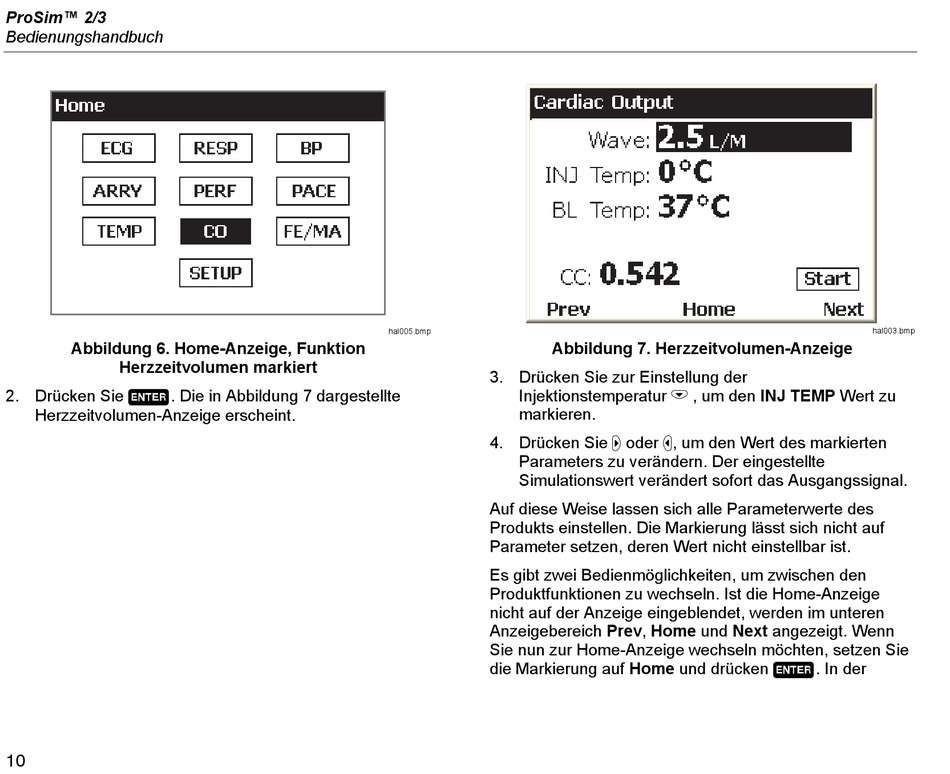

Abbildung 6. Home-Anzeige, Funktion
Herzzeitvolumen markiert
2. Drücken Sie . Die in Abbildung 7 dargestellte
Herzzeitvolumen-Anzeige erscheint.
10
Abbildung 7. Herzzeitvolumen-Anzeige
3. Drücken Sie zur Einstellung der
Injektionstemperatur , um den INJ TEMP Wert zu
markieren.
4. Drücken Sie oder , um den Wert des markierten
Parameters zu verändern. Der eingestellte
Simulationswert verändert sofort das Ausgangssignal.
Auf diese Weise lassen sich alle Parameterwerte des
Produkts einstellen. Die Markierung lässt sich nicht auf
Parameter setzen, deren Wert nicht einstellbar ist.
Es gibt zwei Bedienmöglichkeiten, um zwischen den
Produktfunktionen zu wechseln. Ist die Home-Anzeige
nicht auf der Anzeige eingeblendet, werden im unteren
Anzeigebereich Prev, Home und Next angezeigt. Wenn
Sie nun zur Home-Anzeige wechseln möchten, setzen Sie
die Markierung auf Home und drücken . In der
