ProSim™ 2/3
Bedienungshandbuch
CI-3-Modul/-Kabel
BT-Anschluss (Bluttemperatur)
IT-Thermistor-Anschluss
(Injektattemperatur)
Potentiometer, 10 Umdrehungen
(Injektattemperatur)
Benutzen Sie bei Herzzeitvolumen-Simulationen den
mitgelieferten CI-3-Adapter, um das Produkt mit dem
getesteten Gerät zu verbinden. (Siehe Abbildung 12.)
Benutzen Sie bei Bedarf den Universalstecker.
18

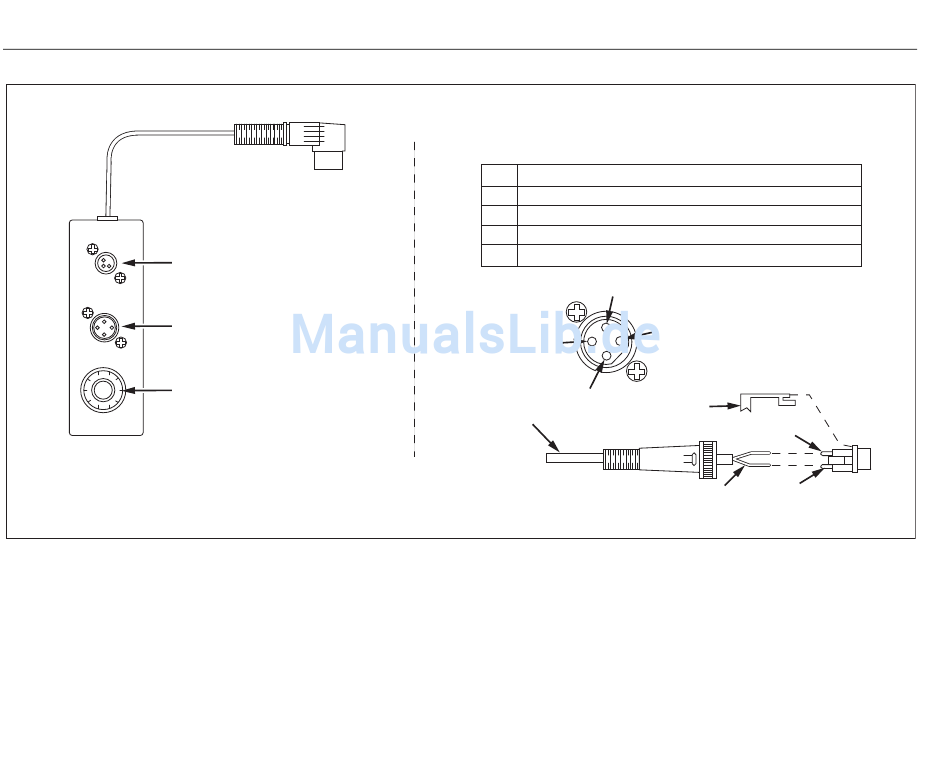

Abbildung 11. CI-3-Adapter für Herzzeitvolumen-Injektat
Universalsteckers
IT-Thermistor-Anschluss (Injektattemperatur)
PIN
INJEKTAT-THERMISTOR-ANSCHLUSS A
1
UNBELEGT
2
3
INJEKTAT-THERMISTOR-ANSCHLUSS B
4
UNBELEGT
2
Blickrichtung von
1
oben auf den CI-3
3
Thermistorende
des Kabels
zusammendrücken
und Pin 3 anlöten
So nehmen Sie eine Herzzeitvolumen-Prüfung vor:
1. Schließen Sie den Patientenmonitor an den
Herzzeitvolumen-Adapter an.
Aufbau des
FUNKTION
4
Röhrchen
Pin 3
Pin 1
Adern an Pin 1
hja010.eps
