Einbau und Anschluss
3.4.2

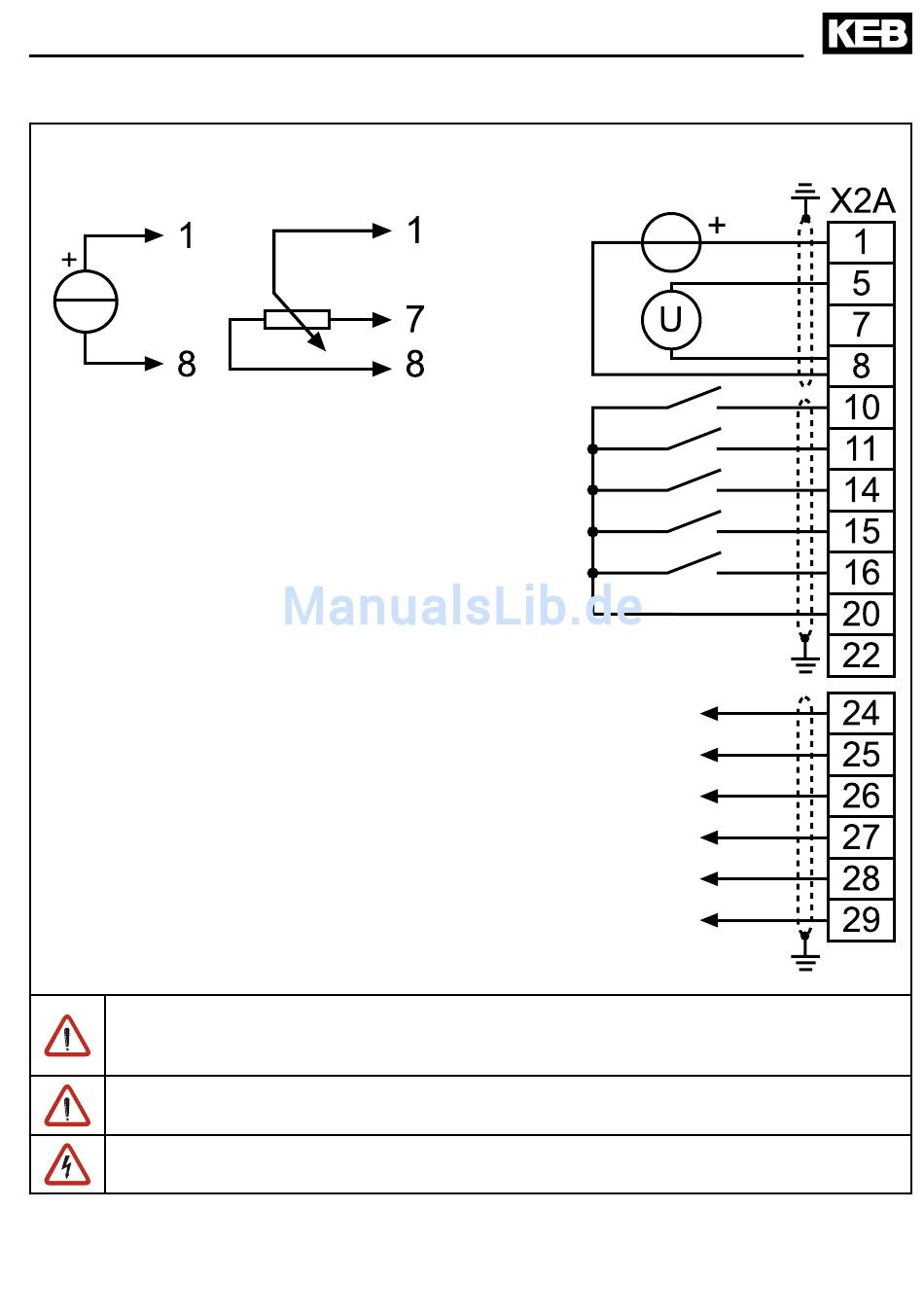

Anschluss der Steuerklemmleiste

Stromsignal
0...±20 mA
4...20 mA
nicht bei Gehäuse
A und B
Um Störungen zu vermeiden, ist für analoge und digitale Steuerleitungen ein getrennter
Schirm vorzusehen. Je nach Verwendung der Relaisausgänge ist auch hier ein getrennter
Schirm vorzusehen.
Bei induktiver Last am Relaisausgang ist eine Schutzbeschaltung vorzusehen (z.B.
Freilaufdiode) !
Die Anschlüsse der Steuerklemmleiste sowie Gebereingänge weisen sichere Trennung
gemäß EN 50178 auf.
Sollwertpotentiometer
3...10 kΩ
Sollwertsignal
Analogausgang
±10 V DC
max. 5 mA
max. 30 V DC / 0,01...1 A
max. 30 V DC / 0,01...1 A
0...±10 V DC
D - 17
