Hardware

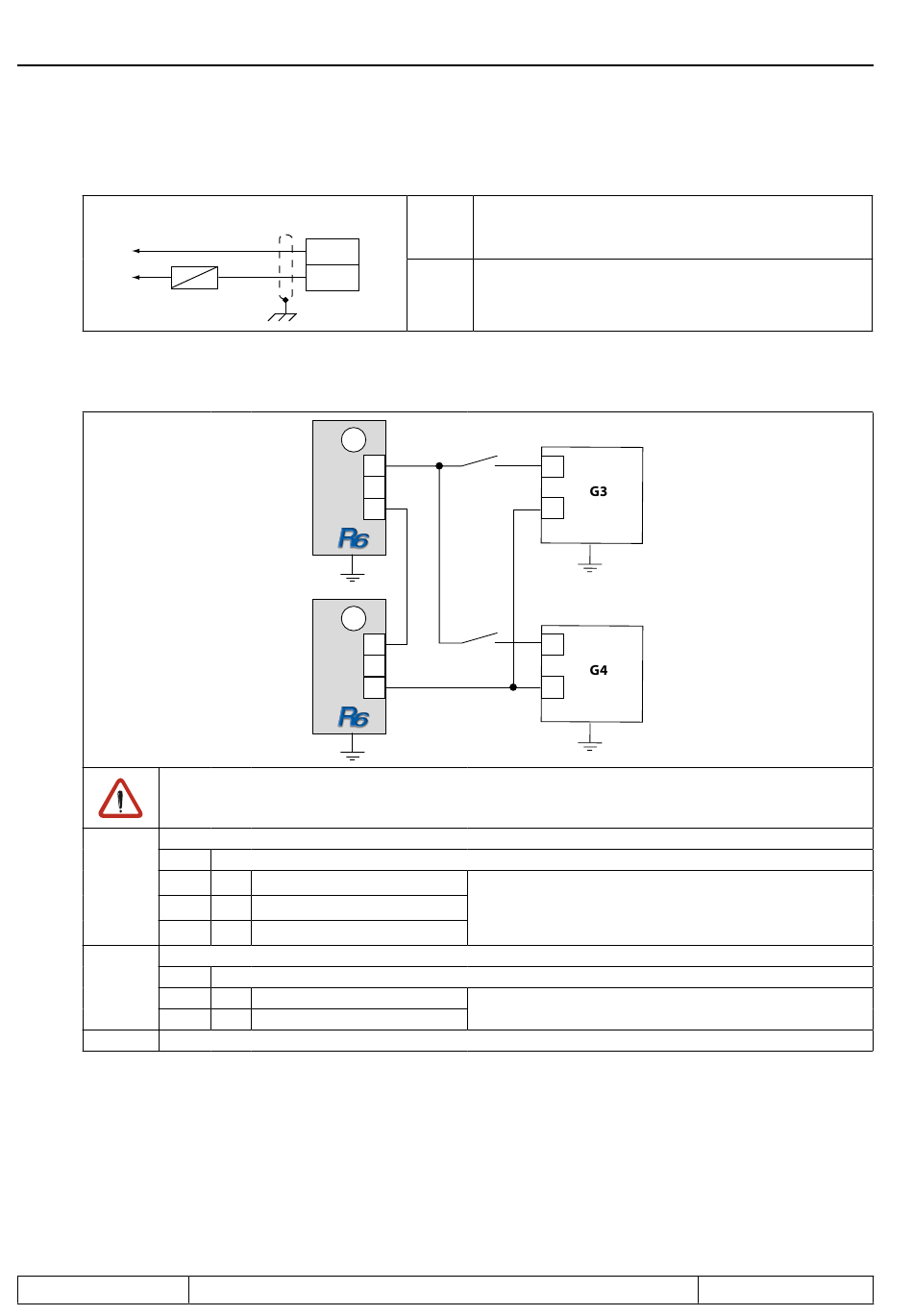

1.3.1.7 Anschluss für Vorladung X1B
L1
N
K1

1.3.1.8 Anschluss der Reglerfreigabe der angeschlossenen Umrichter

Eine Lastentnahme im DC-Kreis darf erst bei Setzen der Meldung „Betriebsbereit" erfolgen. Dies
kann durch eine Reihenschaltung des Relais R1 der R6-S-Einheiten mit der Reglerfreigabe der
angeschlossenen Wechselrichter sichergestellt werden.
G1, G2 Rückspeiseeinheit COMBIVERT R6-S
X2A
G3, G4 Frequenzumrichter COMBIVERT F5
X2A
S3, S4 Reglerfreigabe für COMBIVERT F5
Seite 1.3 - 8
X1B
14/K2
13/K2
G1
24
X2A 25
26
G2
24
X2A 25
26
Steuerklemmleiste
24
Relais 1 / Schließer
25
Relais 1 / Öffner
26
Relais 1 / Schaltkontakt
Steuerklemmleiste
16 Reglerfreigabe
20 24V-Ausgang
COMBIVERT R6-S
K1 Netzschütz
X1B Anschluss für Vorladung und Einschalten von Netz-
schütz K1
S3
16
20
16
S4
20
Betriebsbereitrelais
Diese Klemmenbelegung bezieht sich nur auf einen
COMBIVERT F5
