E.
Schritte 7A - 7D zum Einhaken des oberen Endes der anderen Feder wiederholen.
WARNUNG: Beim Anbringen der Federn äußerst vorsichtig vorgehen. Missachten dieser
Anweisung kann Verletzungen verursachen.
8.

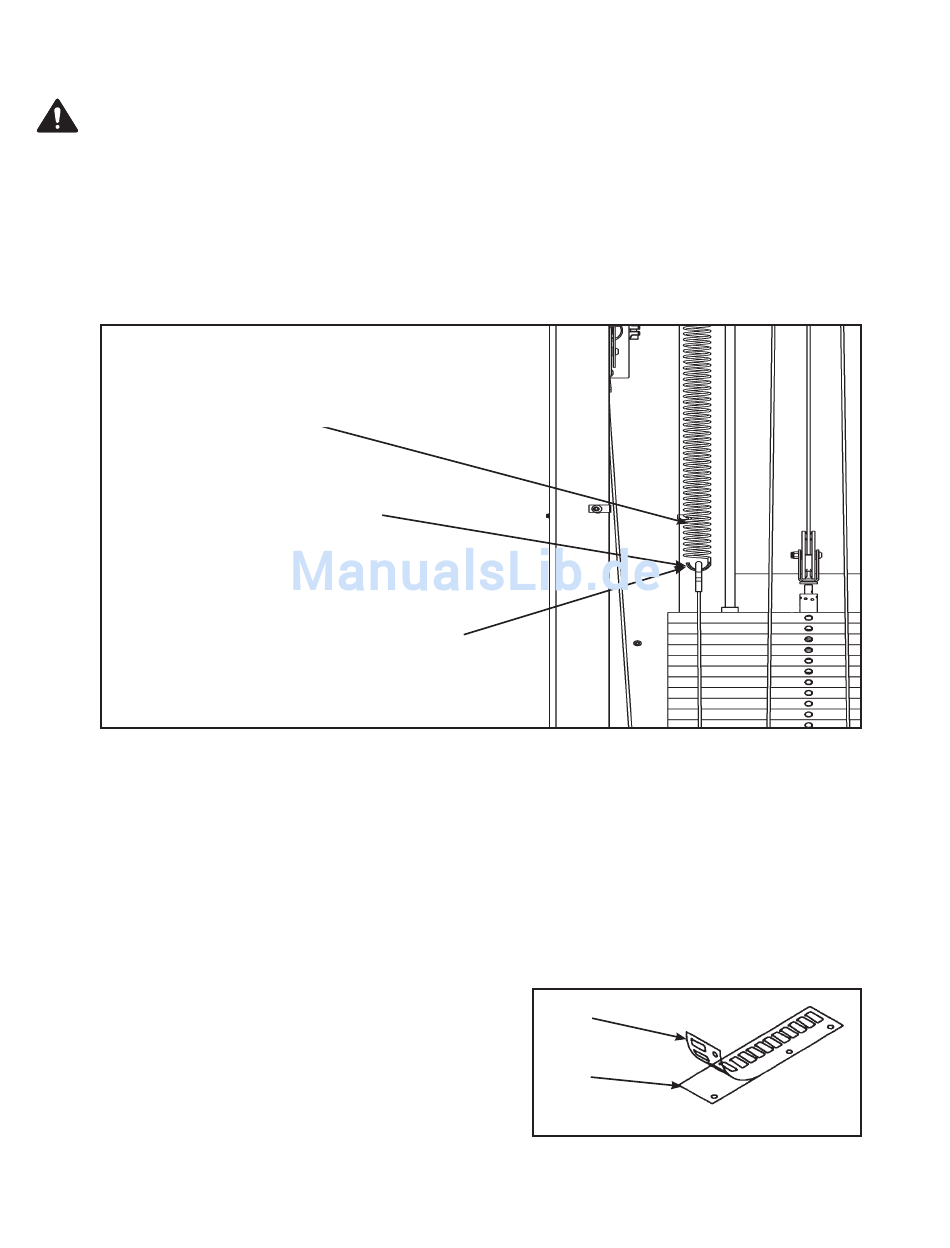

Unteres Ende jeder Feder einhaken (siehe Schritte 8A - 8D und Abbildung 10).
A.
Das untere Ende der Feder fest ergreifen.
B.
Die Feder mit einer Hand nach unten ziehen.
C.
Mit der anderen Hand das Verbindungsstück am Seilzugende an der Feder (Haken) anbringen.
D.
Schritte 8A - 8C zum Einhaken des unteren Endes der anderen Feder wiederholen.
Feder nach unten ziehen und
Haken auf das Verbindungsstück
am Seilzugende schieben
HINWEIS: Die Haken können in eine
beliebige Richtung weisen (zur anderen
Feder hin oder von der Feder weg).
Abbildung 10
9.
Aufkleber der Gewichtsplatten anbringen (siehe Schritte 9A - 9E und Abbildung 11).
A.
Den Gewichtsplatten-Nummernaufkleber bereitlegen.
verwendet.
B.
Die Haftschicht vorsichtig vom Aufkleber abziehen. Die Öffnungen im Aufkleber mit den entsprechenden
Öffnungen im Gewichtssatz ausrichten. HINWEIS: Die Haftseite darf den Gewichtssatz bei diesem Schritt
nicht berühren.
C.
Eine Führungsstange in jede Öffnung der Vorlage einführen.
beliebiges Teil verwendet werden, das durch die Gewichtssatzöffnung passt (z. B. ein Gewichtssatz-
Steckbolzen).
D.
Den Aufkleber sorgfältig ausrichten und auf die
Gewichtsplatten aufdrücken.
E.
Die Vorderseite vorsichtig abziehen; die Nummern
bleiben auf den Gewichtsplatten haften.
Zusammenbau
Seite 6-12
Cybex FT-360S Functional Trainer Owner's Manual
Feder in diesem Bereich ergreifen
HINWEIS: Es werden nicht alle 25 Nummernaufkleber
HINWEIS: Als Führungsstange kann ein
Vorderseite
Rückschicht
Abbildung 11
