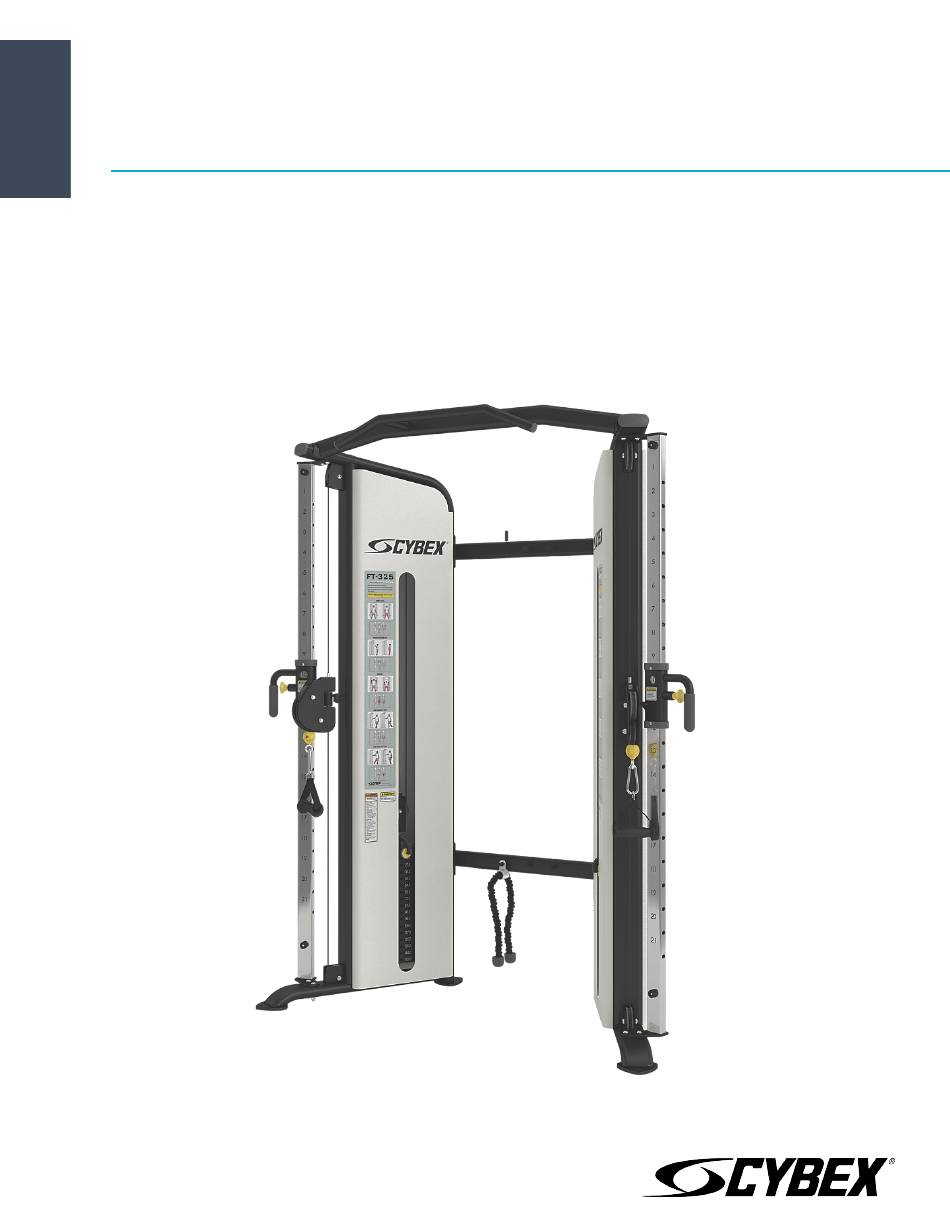

- Seite 1 ® FT-325 Bravo Bedienungsanleitung Teilnummer 18000-999-1 AB...
-
Seite 3: Inhaltsverzeichnis
International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 4: Sicherheitsrichtlinien Und -Verfahren
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. -
Seite 5: Sicherheitshinweise Für Den Benutzer
• Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird. -
Seite 6: Platzierung Von Beschriftungen
Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Seite 6 von 27... -
Seite 7: Beschreibung
Beschreibung Menge DE000001-X DE000005-X 8500-025-X Seite 7 von 27... -
Seite 8: Aufbau
Aufbau Gerätespezifikationen Gesamtgewicht und Größe: 18000 Bravo Gewicht Maschinenmaße im Ruhezustand Maschinenmaße bei Benutzung 752 lbs 58,88” B × 37,20” L × 83,42” H Gleich 342 kg 149,55 cm B × 94,49 cm L × 211,89 cm H Gleich Max. Benutzergewicht Max. -
Seite 9: Überprüfen Sie, Ob Alle In Der Folgenden Liste Aufgeführten Teile Vorhanden Sind
Installieren, benutzen oder lagern Sie das Gerät nicht in einem Bereich mit hoher Luftfeuchtigkeit wie z. B. in der Nähe von Dampfkabinen, Sauna, Hallenbad oder im Freien. Hohe Wasserdampf-, Chlor- und/oder Brom-Konzentrationen können andere Teile des Geräts beeinträchtigen. Temperatur Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einer konstanten Temperatur zwischen 50° F (10° C) bis 104°... -
Seite 10: Benötigte Werkzeuge
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. - Seite 11 Stellen Sie die einwandfreie Funktion sicher Falls das Gerät NICHT durch die Tür passt. Für diesen Vorgang sind zwei Personen erforderlich 1. Die vier konischen Versandhalterungen mit einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen. 2. Die Bolzen von der konischen Versandhalterung mit einem Hammer entfernen. Recyceln Sie die konischen Versandhalterungen.
- Seite 12 8. Entfernen Sie die Führrollenkappen. Die Führrollenkappe enthält eine Kompressionsfeder, die aufspringt, wenn die Befestigung nicht langsam gelöst wird. Schieben Sie die unter Federdruck stehende Führrollenkappe an der Führrolle entlang, bis die Kappe aus dem Rahmen fällt. Lösen Sie langsam die Halterung der Führrollenkappe und entnehmen Sie sie.
- Seite 13 14. Entfernen Sie Halbrund-Innensechskantschrauben und Sicherungsmuttern, und entfernen Sie eine Seite des Anschlussrohrs mit einem 7/32-Zoll-Inbusschlüssel und einem 9/16-Zoll-Schraubenschlüssel. Beschreibung Menge Schraube Gegenmutter Schlauchverbinder 15. Bewegen Sie das Gerät in die gewünschte Position. 16. Bringen Sie die Rahmenhälften wieder an und ziehen Sie die Halbrund-Innensechskantschrauben gut fest. 17.
- Seite 14 4. Jede Gewichtsscheibe einzeln anbringen, sodass der breite Rand der Buchse nach oben und der schmale Rand der Buchse nach unten zeigt. Richtig: Breiter Rand der Buchse zeigt nach oben. Falsch: Schmaler Rand der Buchse zeigt nach unten. 5. Installieren Sie den Hubstift. 6.
-
Seite 15: Kabelführung
5. Deckblatt entfernen und dabei sicherstellen, dass die Aufkleber auf den Gewichtsscheiben verbleiben. Beschreibung Menge Gewichtsscheiben-Aufkleber Auswahlstift für Gewichtsturm 6. Wiederholen Sie die vorgenannten Schritte für die andere Hälfte der Gewichtsscheiben-Aufkleber. Kabelführung 1. Tragen Sie eine kleine Menge Loctite® auf die Halbrund-Innensechskantschraube und das Innengewinde der Kugelarretierung auf. - Seite 16 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
-
Seite 17: Übungen
Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Alle Stellen an diesem Gerät, die reguliert werden können, haben gelbe Griffe oder Knöpfe. - Seite 18 Rudern Lat-Zug Oberkörperdrehung Armbeugung Seite 18 von 27...
- Seite 19 Armstreckung Squat Hüftabduktion Hüftadduktion Seite 19 von 27...
-
Seite 20: Wartung
Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden. - Seite 21 Wenn Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken. Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Schwierigere Flecken Lassen sich die Flecken so nicht entfernen, können Sie unverdünnte haushaltsübliche Bleiche verwenden.
-
Seite 22: Wöchentliche Arbeiten
Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß... -
Seite 23: Jährliche Arbeiten
• 9/16-Zoll-Schraubenschlüssel (2) • Hammer • 3/16-Zoll-Durchtreiber An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen. -
Seite 24: Spannstift-Einstellvorrichtung
Einstellvorrichtung am Stangenende Bei dieser Art von Spannvorrichtung verbindet eine Innensechskantschraube ein Lager am Seilzug-Stangenende mit dem Gerät. Die hauptsächliche Einstellung erfolgt durch Drehen des Lagers am Stangenende. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen. Beschreibung Menge Seilende Innensechskantschraube... -
Seite 25: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com... -
Seite 26: Beschädigte Teile
Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken. - Seite 28 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
