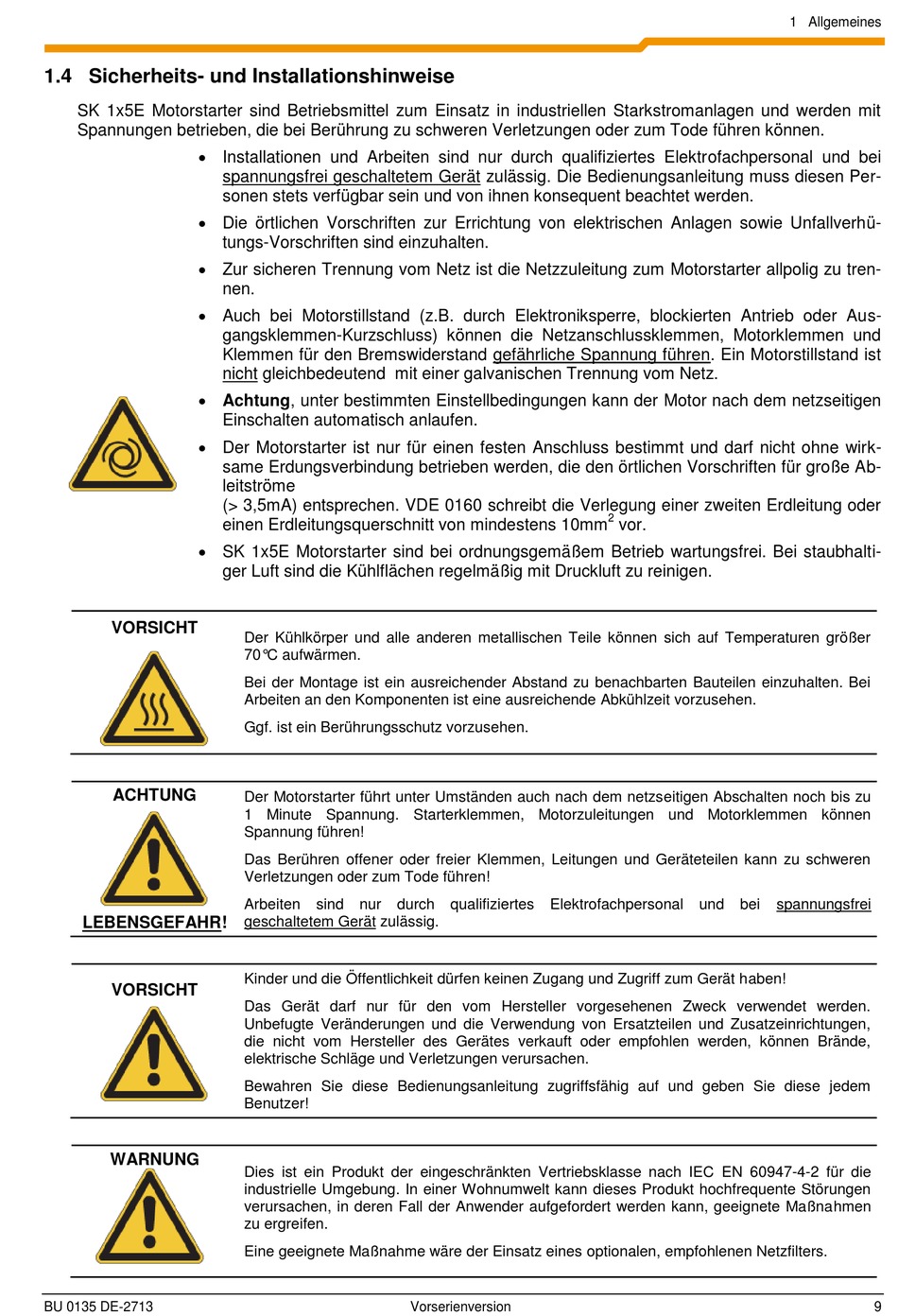

1.4 Sicherheits- und Installationshinweise
SK 1x5E Motorstarter sind Betriebsmittel zum Einsatz in industriellen Starkstromanlagen und werden mit
Spannungen betrieben, die bei Berührung zu schweren Verletzungen oder zum Tode führen können.
Installationen und Arbeiten sind nur durch qualifiziertes Elektrofachpersonal und bei
Die örtlichen Vorschriften zur Errichtung von elektrischen Anlagen sowie Unfallverhü-
Zur sicheren Trennung vom Netz ist die Netzzuleitung zum Motorstarter allpolig zu tren-
Auch bei Motorstillstand (z.B. durch Elektroniksperre, blockierten Antrieb oder Aus-
Achtung, unter bestimmten Einstellbedingungen kann der Motor nach dem netzseitigen
Der Motorstarter ist nur für einen festen Anschluss bestimmt und darf nicht ohne wirk-
SK 1x5E Motorstarter sind bei ordnungsgemäßem Betrieb wartungsfrei. Bei staubhalti-
VORSICHT
ACHTUNG
LEBENSGEFAHR!
VORSICHT
WARNUNG
BU 0135 DE-2713
spannungsfrei geschaltetem Gerät zulässig. Die Bedienungsanleitung muss diesen Per-
sonen stets verfügbar sein und von ihnen konsequent beachtet werden.
tungs-Vorschriften sind einzuhalten.
nen.
gangsklemmen-Kurzschluss) können die Netzanschlussklemmen, Motorklemmen und
Klemmen für den Bremswiderstand gefährliche Spannung führen. Ein Motorstillstand ist
nicht gleichbedeutend mit einer galvanischen Trennung vom Netz.
Einschalten automatisch anlaufen.
same Erdungsverbindung betrieben werden, die den örtlichen Vorschriften für große Ab-
leitströme
(> 3,5mA) entsprechen. VDE 0160 schreibt die Verlegung einer zweiten Erdleitung oder
einen Erdleitungsquerschnitt von mindestens 10mm
ger Luft sind die Kühlflächen regelmäßig mit Druckluft zu reinigen.
Der Kühlkörper und alle anderen metallischen Teile können sich auf Temperaturen größer
70°C aufwärmen.
Bei der Montage ist ein ausreichender Abstand zu benachbarten Bauteilen einzuhalten. Bei
Arbeiten an den Komponenten ist eine ausreichende Abkühlzeit vorzusehen.
Ggf. ist ein Berührungsschutz vorzusehen.
Der Motorstarter führt unter Umständen auch nach dem netzseitigen Abschalten noch bis zu
1 Minute Spannung. Starterklemmen, Motorzuleitungen und Motorklemmen können
Spannung führen!
Das Berühren offener oder freier Klemmen, Leitungen und Geräteteilen kann zu schweren
Verletzungen oder zum Tode führen!
Arbeiten sind nur durch qualifiziertes Elektrofachpersonal und bei
geschaltetem Gerät zulässig.
Kinder und die Öffentlichkeit dürfen keinen Zugang und Zugriff zum Gerät haben!
Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
Unbefugte Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrichtungen,
die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können Brände,
elektrische Schläge und Verletzungen verursachen.
Bewahren Sie diese Bedienungsanleitung zugriffsfähig auf und geben Sie diese jedem
Benutzer!
Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach IEC EN 60947-4-2 für die
industrielle Umgebung. In einer Wohnumwelt kann dieses Produkt hochfrequente Störungen
verursachen, in deren Fall der Anwender aufgefordert werden kann, geeignete Maßnahmen
zu ergreifen.
Eine geeignete Maßnahme wäre der Einsatz eines optionalen, empfohlenen Netzfilters.
Vorserienversion
2
vor.
spannungsfrei
