1
Allgemeines
Diese Anleitung BU 0230 DE beschreibt nur die Aspekte, die in direktem Zusammenhang mit der funktionalen
Sicherheit stehen. Alle Standard-Funktionen und Parameter des Umrichters sind dem Handbuch BU 0200 DE
zu entnehmen.

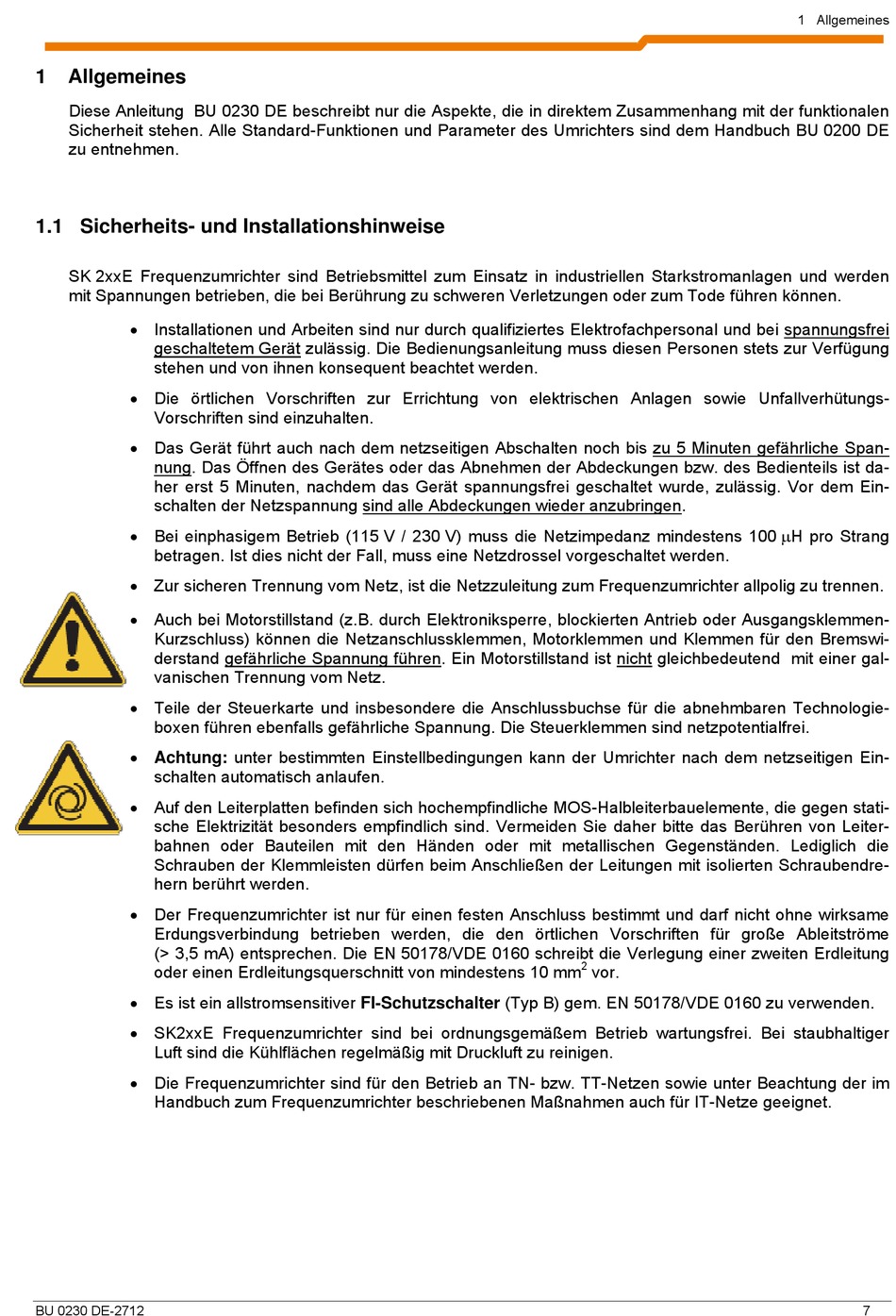

1.1 Sicherheits- und Installationshinweise
SK 2xxE Frequenzumrichter sind Betriebsmittel zum Einsatz in industriellen Starkstromanlagen und werden
mit Spannungen betrieben, die bei Berührung zu schweren Verletzungen oder zum Tode führen können.
Installationen und Arbeiten sind nur durch qualifiziertes Elektrofachpersonal und bei spannungsfrei
geschaltetem Gerät zulässig. Die Bedienungsanleitung muss diesen Personen stets zur Verfügung
stehen und von ihnen konsequent beachtet werden.
Die örtlichen Vorschriften zur Errichtung von elektrischen Anlagen sowie Unfallverhütungs-
Vorschriften sind einzuhalten.
Das Gerät führt auch nach dem netzseitigen Abschalten noch bis zu 5 Minuten gefährliche Span-
nung. Das Öffnen des Gerätes oder das Abnehmen der Abdeckungen bzw. des Bedienteils ist da-
her erst 5 Minuten, nachdem das Gerät spannungsfrei geschaltet wurde, zulässig. Vor dem Ein-
schalten der Netzspannung sind alle Abdeckungen wieder anzubringen.
Bei einphasigem Betrieb (115 V / 230 V) muss die Netzimpedanz mindestens 100 H pro Strang
betragen. Ist dies nicht der Fall, muss eine Netzdrossel vorgeschaltet werden.
Zur sicheren Trennung vom Netz, ist die Netzzuleitung zum Frequenzumrichter allpolig zu trennen.
Auch bei Motorstillstand (z.B. durch Elektroniksperre, blockierten Antrieb oder Ausgangsklemmen-
Kurzschluss) können die Netzanschlussklemmen, Motorklemmen und Klemmen für den Bremswi-
derstand gefährliche Spannung führen. Ein Motorstillstand ist nicht gleichbedeutend mit einer gal-
vanischen Trennung vom Netz.
Teile der Steuerkarte und insbesondere die Anschlussbuchse für die abnehmbaren Technologie-
boxen führen ebenfalls gefährliche Spannung. Die Steuerklemmen sind netzpotentialfrei.
Achtung: unter bestimmten Einstellbedingungen kann der Umrichter nach dem netzseitigen Ein-
schalten automatisch anlaufen.
Auf den Leiterplatten befinden sich hochempfindliche MOS-Halbleiterbauelemente, die gegen stati-
sche Elektrizität besonders empfindlich sind. Vermeiden Sie daher bitte das Berühren von Leiter-
bahnen oder Bauteilen mit den Händen oder mit metallischen Gegenständen. Lediglich die
Schrauben der Klemmleisten dürfen beim Anschließen der Leitungen mit isolierten Schraubendre-
hern berührt werden.
Der Frequenzumrichter ist nur für einen festen Anschluss bestimmt und darf nicht ohne wirksame
Erdungsverbindung betrieben werden, die den örtlichen Vorschriften für große Ableitströme
(> 3,5 mA) entsprechen. Die EN 50178/VDE 0160 schreibt die Verlegung einer zweiten Erdleitung
oder einen Erdleitungsquerschnitt von mindestens 10 mm
Es ist ein allstromsensitiver FI-Schutzschalter (Typ B) gem. EN 50178/VDE 0160 zu verwenden.
SK2xxE Frequenzumrichter sind bei ordnungsgemäßem Betrieb wartungsfrei. Bei staubhaltiger
Luft sind die Kühlflächen regelmäßig mit Druckluft zu reinigen.
Die Frequenzumrichter sind für den Betrieb an TN- bzw. TT-Netzen sowie unter Beachtung der im
Handbuch zum Frequenzumrichter beschriebenen Maßnahmen auch für IT-Netze geeignet.
BU 0230 DE-2712
2
vor.
