8.2 Serieller Adapter für das Netz RS485

8.2.1 Allgemeine Merkmale

Das serielle Optionsmodul RS485 ermöglicht es, die Plug- In- Regler an das CAREL- Überwachungsnetz anzuschließen, sodass
die vollständige Steuerung und Betriebsüberwachung des Plug-In- Reglers, an den es angeschlossen wird, garantiert wird.
Das System sieht die Anschlussmöglichkeit bis zu 200 Einheiten mit einer max. Anschlusslänge von 1.000 m vor. Für den
Anschluss an ein Überwachungsgerät sind das Standardzubehör (PC485KIT00) und der Abschlusswiderstand von 120Ω
erforderlich, die auf dem Klemmenbrett des letzten Geräts anzubringen sind.
Gegenüber den seriellen Netzen RS485 mit IR32– Reglern garantiert das serielle Modul eine elektrische Isolierung zwischen
den Massen des seriellen Netzes und jedes angeschlossenen Geräts, und vermindert so bedeutend die Lärmprobleme bei einer
Großinstallation

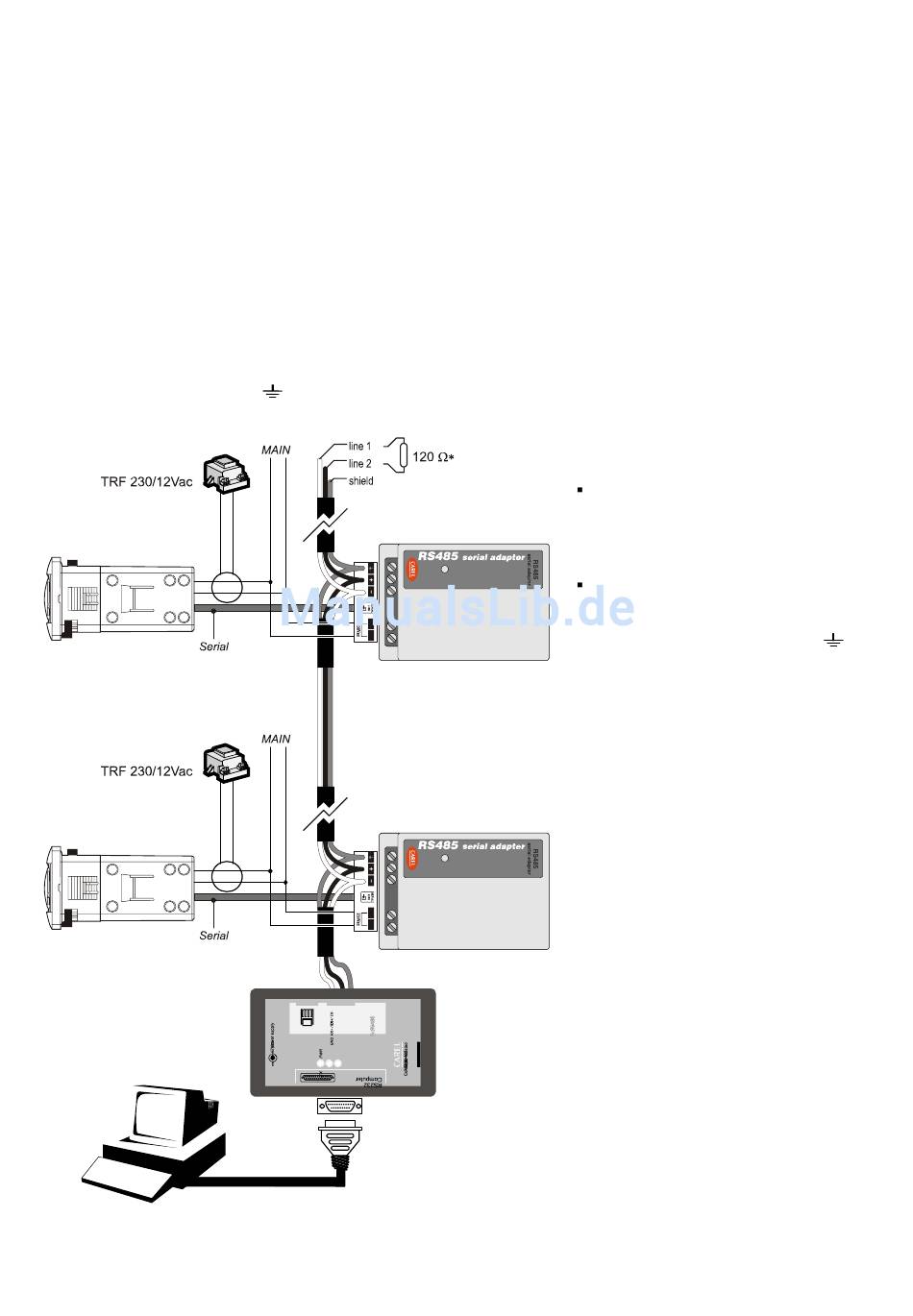

Verdrahtungsbeispiel bei einem seriellen Anschluss der Regler:
MAIN
TRF
RS485
Modulklemmen RS485
cod. CAREL +030221883 rel. 1.3 - 03/05/06
Hauptversorgung zu 230 Vac
Trafo für PJ32 von 3 VA 12 Vac
Serielles Modul RS485 für Plug-In
1 und 2: 230 Vac Versorgung; 3: Leitung RS485 (-); 4: Leitung RS485 (+); 5: Masse RS485 und
Schirm
Abb. 8.2.1
Teile für den seriellen Anschluss an ein
Überwachungssystem:
PC485KIT00: serieller Adaper von
RS485 bis RS232 für den Anschluss an
PC oder CAREL- Überwachungsnetz mit
seriellem Kabel RS232 und
Netzversorger.
Cavo RS485: verdrilltes Zweidrahtkabel
und Schirm für den Anschluss RS485.
Beachten Sie folgenden Anschlüsse:
Kabelschirm: an GND Adapter und
Module anschließen;
Leitung 1: an Rx+/Tx+ Adapter + Module
anschließen;
Leitung 2: anRx-/Tx- Adapter und – Module
anschließen.
* Am Leitungsende auf dem letzten Modul
RS485 den Abschlusswiderstand 120 Ω
zwischen den Klemmen + und - anschließen
