Carel Plug-in Bedienungsanleitung Seite 28

Wichtiger Hinweis: wie bereits in der Installationsbeschreibung angegeben, müssen, zur Gewährleistung der Sicherheit des
Reglers auch bei dringlichen Alarmen (z. B. bei Druckalarmen,) auf dem Regler alle, für einen korrekten Betrieb gemäß den
geltenden Vorschriften nötigen, elektromechanischen Vorrichtungen angebracht werden. Der elektronische Controller allein
kann bei dringlichen Alarmen die Sicherheit nicht garantieren.
Für alle Modelle, eingeschlossen der Modelle S mit H1=1:
A4 = 2: Aktivierung der Abtauung
Zur Aktivierung oder Sperrung der Abtauung kann ein externer Kontakt an den Multifunktionseingang angeschlossen werden.
Wenn der Kontakt offen ist, ist die Abtauung gesperrt. Wenn der Kontakt geschlossen ist und keine Anfrage von Seiten des
Reglers besteht, wird die Abtauung natürlich nicht ausgeführt. Ist der Kontakt geschlossen und läuft gerade eine Abtauung, wird
diese bei einer eventuellen Öffnung des digitalen Eingangs unmittelbar unterbrochen und die Einheit nimmt den Normalbetrieb
wieder auf. (ohne Ausführung der Abtropfphasen). Nach erfolgter Abtauanfrage beginnt die AbtauLED zu blinken und wartet
auf die nächste Aktivierung (d. h. nächtes Schließen des Kontakts). Diese Funktion ist z. B. bei kanalisierten Kühltheken mit
Heißgasabtauung nützlich. In diesen Anlagen muss die Abtauung nach Abteilungen erfolgen, wobei im selben Moment in
einigen Abteilungen die Abtauung aktiviert ist und in anderen nicht. Weiters kann diese Funktion dazu benutzt werden,
Abtauungen der dem Publikum zugänglichen Einheiten während den Öffnungszeiten zu verhindern. Eine eventuell durch einen
offenen Kontakt erfolgte Abtauanfrage wird in dieser Wartehaltung verharren, bis der Kontakt geschlossen wird.
A4 = 3: Beginn der Abtauung über externen Kontakt
Diese Funktion ermöglicht es, die Abtauung über einen externen Kontakt zu aktivieren. Erfolgt die Abtauung über einen externen
Kontakt, bleiben alle gewählten Parameter des Typs 'd' gültig. Es kann nützlich sein, dI=0 einzustellen, um nur die manuellen
Abtauungen oder jene über externen Kontakt zu aktivieren, und die durch die innere Uhre ausgelösten Abtauungen auszuschließen.
Diese Funktion ist nützlich, wenn es nötig ist, Echtzeitabtauungen auszuführen. Dazu genügt es, einen mechanischen oder
elektronischen Timer an den digitalen Eingang anzuschließen. Sobald sich der offene Kontakt des Timers schließt, wird die
Abtauanfrage erfolgen. Wie in der Beschreibung des Parameters d5 bereits erwähnt, können mehrere Einheiten an denselben Timer
angeschlossen werden. Durch die Einstellung des Wertes d5 in jeder Einheit können gleichzeitige Abtauungen vermieden werden.
Wichtiger Hinweis: Die Mindestdauer muss 0,5 Sekunden betragen.

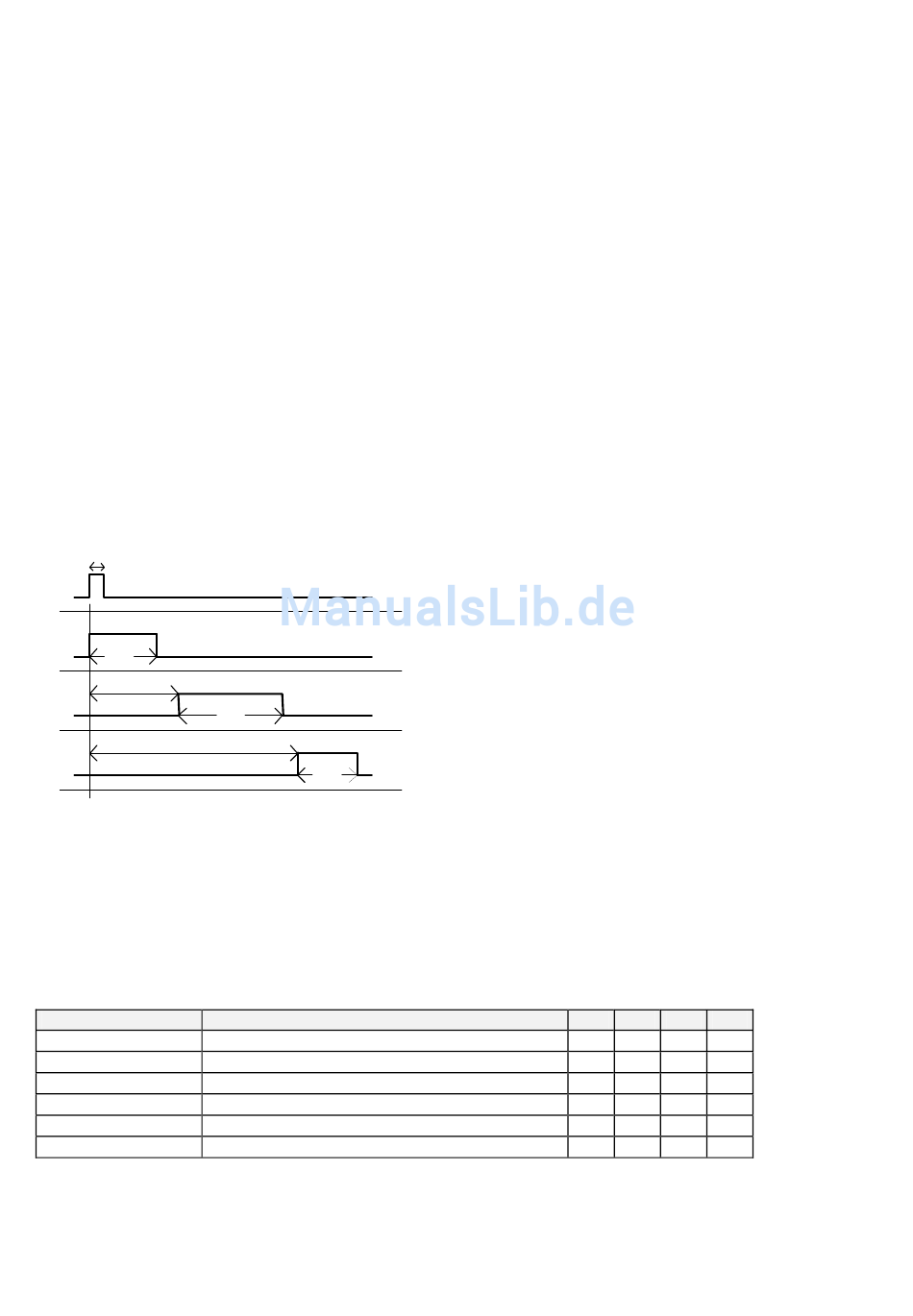

t
defrost
dP(1)
d5(2)
d5(3)
defrost request
A4 = 4: Rollo- Schalter / nächtlicher Betrieb
Durch die Einstellung des Parameters auf A4 =4 kann der Kontakt gesteuert werden, der das Schließen des Rollos in
Kühltheken oder die Abänderung des Sollwertes für den nächtlichen Betrieb meldet. Mit geschlossenem Kontakt wird der
Sollwert um den Wert r4 geändert. (Änderung des Sollwertes für nächtlichen Betrieb)
A4 =5
solo per i mod. S1A A4= 5: attiva la funzione direct/reverse
per gli altri modelli A4= 5 / 0: ingresso non attivo
Die folgende Tabelle fasst die vom digitalen Multifunktionseingang angenommenen Funktionen je nach A4 zusammen.
Parameterwert A4 Bedeutung
0 Nicht aktiver Eingang
1 Unmittelbarer oder verzögerter externer Alarm (A7)
2 Abtauaktivierung (geschlossen = akt.)
3 Abtaubeginn auf externem Regler
4 Rollo- Schalter oder nächtlicher Betrieb
5 Direct/Reverse -
Wichtiger Hinweis: der Parameter A4 ist auf allen Modellen zugänglich, kann aber nur auf jenen benutzt werden, die effektiv
den Eingang als Alternative zum zweiten Fühler vorsehen. Ist der Eingang nicht vorhanden, muss der Wert von A4 Null (0)
betragen, was mit – (Minuszeichen) in der Tab. 4.8.2. angegeben ist.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
defrost
dP(2)
defrost
dP(3)
Wahl
Legende:
timer
t = Timerimpuls, um die Abtauung zu starten;
dP(1) = max. Abtaudauer der Einheit 1;
d5(2) = Abtauverzögerung über externen Kontakt für die
unit 1
Einheit 2. Muss dP(1) überschreiten, wenn sich die
Abtauungen nicht überschneiden sollen.
Analoge Bedeutungen für die Einheit 3 des d5(3) und dP(3).
unit 2
unit 3
28
Abb. 4.8.2
S Y X C
♦ ♦ ♦ ♦
♦ ♦
- -
♦ ♦
- -
♦ ♦
- -
♦ ♦
- -
♦
- - -
Tab. 4.8.2
