Carel Plug-in Bedienungsanleitung Seite 42

8.2.4.1 Zugang und Änderung der Parameter des Typs t
Die Anzeige- und Änderungsmodalität der zusätzlichen Parameter in den Optionen (Parameter t) ändert sich gegenüber den
Standardparametern des Reglers. Der größte Unterschied besteht darin, dass für das Ablaufen aller vorhandenen Parameter nur
die Taste benutzt werden muss, und nicht die Taste Up und Down. Die Modalitäten sind die folgenden:
•
Zugang zu den Parametern des Erweiterungsmoduls. Wählen Sie den Parameter t mittels der Standardoperationen des Plug-
In- Reglers:
1. durch das Drücken der Taste
2. wenn der Parameter t auf dem ersten Nievau sichtbar ist (Prameter F), können die Parameter mit den Tasten
abgelaufen werden, bis der Parameter t gewählt wird;
3. wenn der Parameter t auf dem ersten Niveau nicht sichtbar ist, erhalten Sie zum zweiten Niveau Zugang (Parameter
C), indem Sie den korrekten Wert des Passworts anwählen; anschließend wählen Sie t wie in Punkt 2 beschrieben.
Wichtige Hinweise: für weitere Informationen siehe Kapitel PARAMETER - ÄNDERUNG.
•
Übertragung von Seiten des Erweiterungsmoduls, mit Anzeige des Parmeters t, der vollständigen Beschreibung des ersten,
auf dem Display des Reglers anzuzeigenden Parameters (z. B. t S für die baud rate):
1. durch Drücken der Taste
2. mit den Tasten
3. durch erneutes Drücken der Taste
4. das Modul schlägt den darauffolgenden Parameter vor, indem es dessen Beschreibung anzeigt. (z. B. t 0 für die
statische Adresse);
5. für die Anzeige und eventuelle Änderung des Werts siehe Punkte 1, 2 und 3;
6. durch wiederholtes Drücken der Taste
beginnt erneut die Anzeige des ersten.
Das Verlassen der Anzeigemodalität der Parameter t erfolgt folgendermaßen:
1. wegen Time-out, wenn für 30 Sekunden lang die Tasten nicht berührt werden;
2. im Anzeigezustand der Beschreibung eines Parameters t kommt man durch Drücken der Taste
nächsten oder vorigen Parameter des Plug-In- Reglers.
Die Speicherung der Modulparameter verlangt keine Bestätigung durch erneutes Drücken der Taste
sondern erfolgt unmittelbar danach.

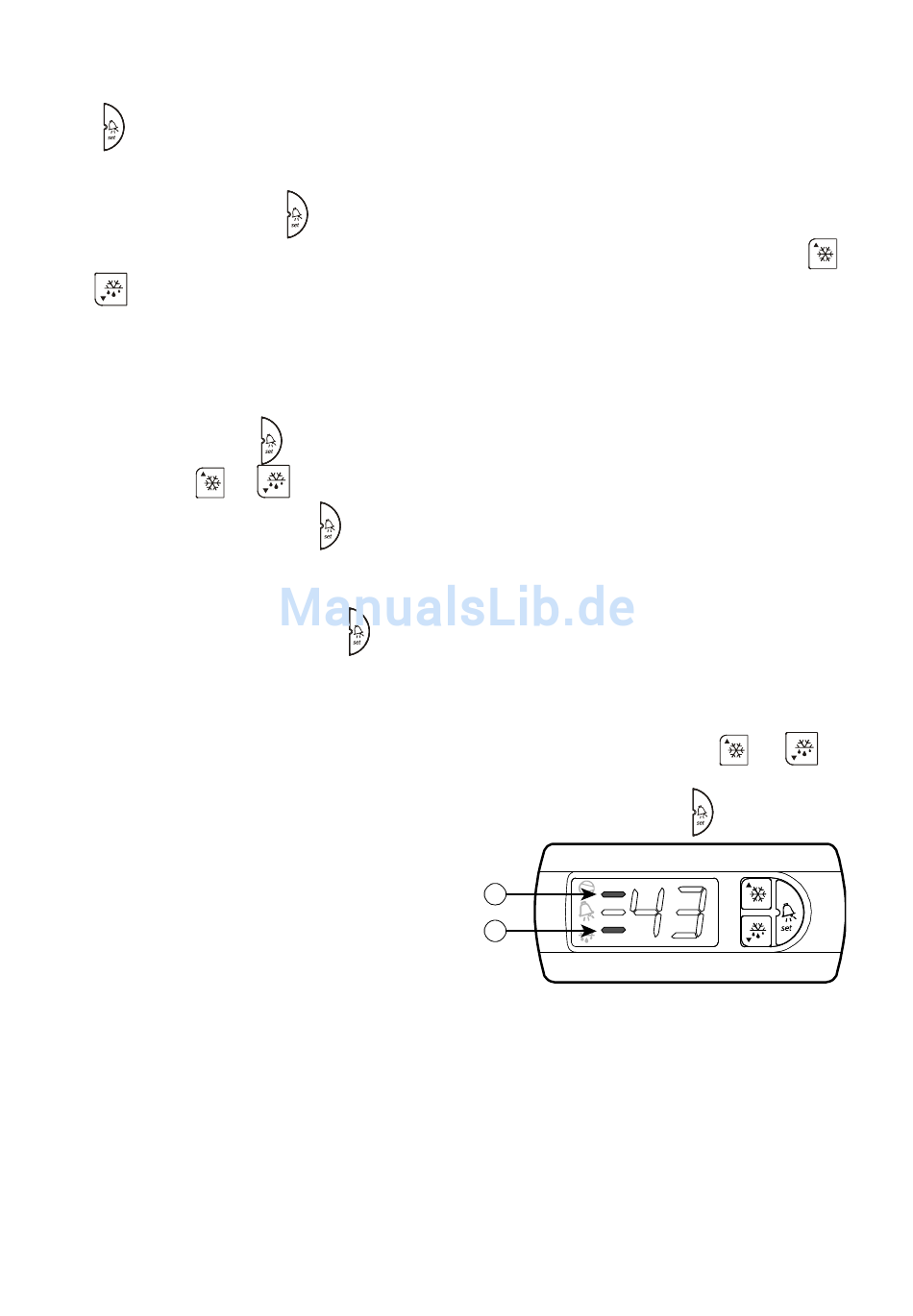

Während der Phase der Änderung des Werts wird anhand zwei
Segmenten der wichtigsten Anzeigestelle die Überschreitung
des Mindest- und Höchstwerts angezeigt (Segmente 1 und 2 in
Abb. 8.2.4.1.1). Sollte ein darüber hinausgehender Wert
bestätigt werden, wird der Mindest- oder Höchstwert
gespeichert werden, je nachdem, ob die Grenze unten oder oben
übeschritten wurde.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
für 5 Sekunden lang erhalten Sie Zugang zu den Parametern des ersten Niveaus;
wird der Parameterwert angezeigt;
und ändert sich der angezeigte Wert, indem er steigt oder sinkt;
wird der geänderte Wert bestätigt und die Wertanzeige verlassen;
werden alle anzeigbaren Parameter abgelaufen; verlässt man den letzten,
1
2
42
oder
für 5 Sekunden,
Fig. 8.2.4.1.1
plug-in
oder
zum
