2. HARDWARE- ARCHITEKTUR

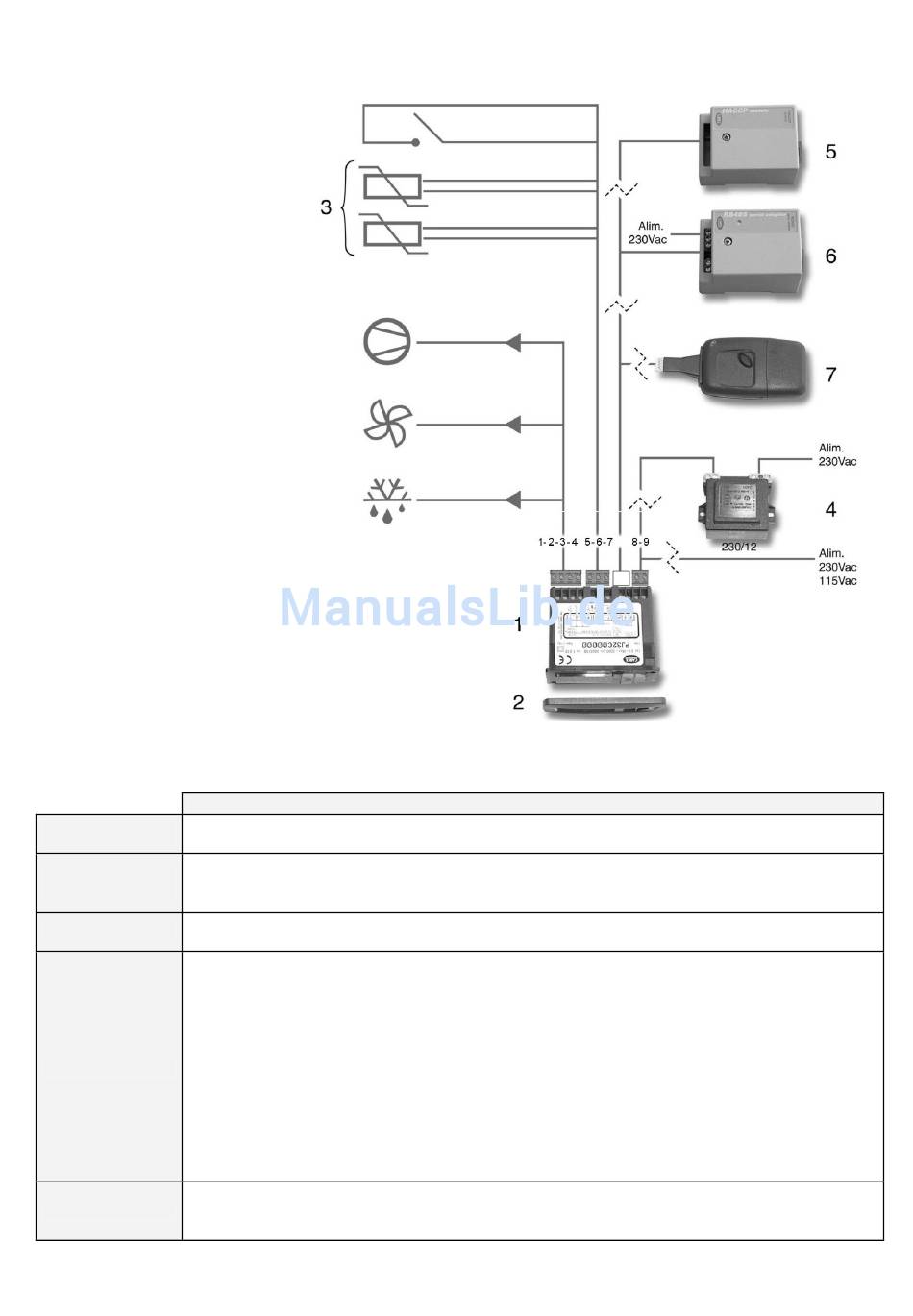

Die Geräte der Serie PJ32* sind Temperaturregler, die zur Steuerung von Kühleinheiten (Kühltheken und -fenster) benutzt
werden können. Ein
Anwendungsschema ist in der
Abbildung dargestellt; angegeben
werden auch das Zubehör, die
möglichen Erweiterungen und die für
die Ein- und Ausgänge vorgesehenen
Anschlüsse :
1. Regler;
2. Plug-In- Rahmen;
3. Temperaturfühler;
4. Versorgungstrafo (je nach Modell);
5. Modul des seriellen Adapters
RS485;
6. HACCP- Modul;
7. Parameter- Programmierschlüssel.
In diesem Handbuch werden nur die
Merkmale des Reglers mit kurzen
Bemerkungen zum Zubehör und den
Erweiterungen beschrieben.
Der Anschluss der Erweiterungsmodule
RS485 oder HACCP schließt sich
gegenseitig aus.
2.1 Bedeutung der Ein-
und Ausgänge
Beschreibung (Numerierung der Klemmen mit Bezug auf Abb. 2.1)
Klemmen 8 und 9; der Versorgungswert kann 230 Vac, 115 Vac oder 12 Vac/Vdc betragen. Der
VERSORGUNG
effektive Wert wird auf der Anschlussetikette angegeben.
Die Klemmen 5 und 6 sind für den Raumtemperaturfühler vorgesehen (Regulierung)
Temperatur-
Die Klemmen 6 und 7 sind für den Abtautemperaturfühler (Abtauung) ausgelegt, wenn vorgesehen
fühler
Je nach Code ist der Anschluss der Fühler NTC oder PTC CAREL- Standard vorgesehen
Die Klemmen 6 und 7 sind für den digitalen Eingang mit potentialfreiem Kontakt ausgelegt, wenn
Digitaler Eingang
vorgesehen
Der Klemmblock mit Numerierung 1, 2, 3, 4 ist für den Anschluss der Relaisausgänge ausgelegt.
Je nach Code kann sich die Zuweisung der Ausgänge ändern, die effektive Zuweisung wird auf der
Anschlussetikette angegeben.
- In den Codes von Geräten mit nur 1 Relais ist der Wechselkontakt für die Steuerung des Verdichters
verfügbar, es werden die Klemmen 1, 2, 3 benutzt.
- in den Codes von Geräten mit 2 Relais ist ein Wechselkontakt für die Steuerung der Abtauung
Relaisausgänge
(Klemmen1, 2, 3) und der Schließerkontakt für das Verdichterrelais (Klemmen 3 und 4 ) verfügbar. Die
Klemme 3 ist den beiden Relais gemeinsam, und folglich wird der Strom auf der Klemme die Summe
der beiden sein.
- In den Codes von Geräten mit 3 Relais wird die Klemme 1 für die Steuerung des Verdichters benutzt, die
Klemme 3 für die Steuerung der Lüfter, die Klemme 4 für die Steuerung der Abtauung und die Klemme 2
ist allen 3 Relais gemeinsam. Der Strom der Klemme 2 wird die Summe der drei Ausgänge sein.
Der 4-polige Steckverbinder ist für den Anschluss an die seriellen Adapter RS485 und HACCP und für
Serieller Anschluss
den Anschluss des Parameterkopierschlüssels ausgelegt. Der Anschluss ist in den Modellen Eco nicht
vorhanden.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
Abb. 2.1
10
plug-in
Tab. 2.1.1
