c2: mindestausschaltzeit des verdichters
Legt die Mindestausschaltzeit (in Minuten) des Verdichters fest. Der Verdichter wird nicht aktiviert, bevor nach dem letzten
Ausschalten die gewählte Mindestzeit (c2) nicht abgelaufen ist. Dieser Parameter dient dazu, den Druckausgleich nach dem
Ausschalten bei Anlagen mit hermetischen und kapillaren Verdichtern zu garantieren.
c3: Mindesteinschaltzeit des Verdichters
Legt die Mindesteinschaltzeit des Verdichters fest. Der Verdichter wird nicht ausgeschaltet, solange er nicht für eine, dem
gewählten Mindestwert entsprechende Zeit lang eingeschaltet war.
c4: Duty setting oder Sicherheit des Fühlers
Im Alarmfall wegen Funktionsstörung des Regulierfühlers (d.h. Kurzschluss oder Unterbrechung des Raumfühlers)
ermöglicht dieser Parameter die Gewährleistung des Verdichterbetriebs, solange die Störung nicht behoben ist. Der Verdichter
wird praktisch, da er (aufgrund des funktionsgestörten Fühlers) nicht nach erreichter Temperatur aktiviert werden kann, in die
Lage versetzt, zyklisch zu funktonieren, mit einer Betriebszeit (ON- Zeit), die dem Wert des Parameters c4 (in Minuten)
entspricht, und einer fixen Ausschaltzeit (OFF- Zeit) von 15 Minuten. Für c4 gibt es 2 Werte, die zu besonderen
Verhaltensweisen führen.
Wenn c4 = 0, bei Funktionsstörung eines Raumtemperaturfühlers bleibt der Verdichter immer ausgeschaltet;
wenn c4 = 100, bleibt der Verdichter immer eingeschaltet; d. h., die 15 Minuten Ausschaltzeit werden nicht berücksichtigt.
• Für andere C4- Werte beginnt bei einer Fühlerstörung (E0) der Zyklus des Duty setting ab dem aktuellen Verdichtezustand:
1. wenn ON (EIN), bleibt er ON für die vorgesehene Zeit (C4), und berücksichtigt auch die in ON bereits abgelaufene Zeit;
2. wenn OFF (AUS), bleibt er OFF für die OFF- Zeit, und berücksichtigt die in OFF bereits abgelaufene Zeit;
Die Verdichtertimings C1, C2, C3 werden auf jeden Fall immer eingehalten.
• Tritt die Störung des Regulierungsfühlers auf, während der Controller sich in Abtauung oder im kontinuierlichen Zyklus
befindet, tritt er sofort aus dem Zustand aus, in dem er sich befindet, und aktiviert die Funktion Duty setting. Zur erneuten
Aktivierung der Abtauung oder des Zyklusbetriebs muss der Raumtemperaturfühler wieder instandgesetzt werden. Bei einer
Störung des Raumtemperaturfühlers können auch die manuellen Abtauungen nicht ausgeführt werden. Sobald die
Funktionsstörung beseitigt ist, kehrt das Gerät zum Normalbetrieb zurück. Der Verdichter folgt erneut der Regulierlogik und
beachtet die Zeiten C1, C2, C3.
cc: Dauer des kontinuierlichen Zyklus
Ist die Zeit, in Stunden ausgedrückt, in der der Verdichter ständig aktiviert ist, um die Temperatur bis zur Erreichung des
Sollwerts zu vermindern. Diese Funktion wird verwendet, wenn eine schnelle Herabsetzung der Produkttemperatur erforderlich
ist, z. B. nach der Beladezeit; in dieser Phase kann die Temperatur um den mit dem Parameter AH eingestellten Wert unter den
Sollwert sinken. Wenn cc=0, wird der kontinuierliche Zyklus nicht aktiviert. Der Controller tritt aus dem Verfahren des
kontinuierliche Zyklus aus, nachdem die für den Parameter cc eingestellte Zeit abgelaufen ist, oder bei Erreichung der
vorgesehenen Mindesttemperatur. (siehe Untertemperaturalarm, Parametr AL).
Def.: 4 (Stunden). Verfügbar auf allen Modellen.
c6: Alarmausschluss nach dem kontinuierlichen Zyklus
Ist die Zeit, in Stunden ausgedrückt, in der der Temperaturalarm nach einem kontinuierlichen Zyklus deaktiviert wird. Wenn die
Temperatur der gekühlten Einheit nach dem kontinuierlichen Zyklus unter das Niveau der Mindesttemperatur sinkt (Sollwert –
AL ), verzögert sich die Aktivierung des Untertemperaturalarms für die eingestellte Zeit c6 . Nach der erreichten Temperatur
(Sollwert - AL) wird der kontinuierliche Zyklus deaktiviert.
Def.: 2 (Stunden). Verfügbar auf allen Modellen.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
Def.: c2=0 (es wird keine Mindestverzögerungszeit von OFF eingestellt).
Verfügbar auf allen Modellen.
t

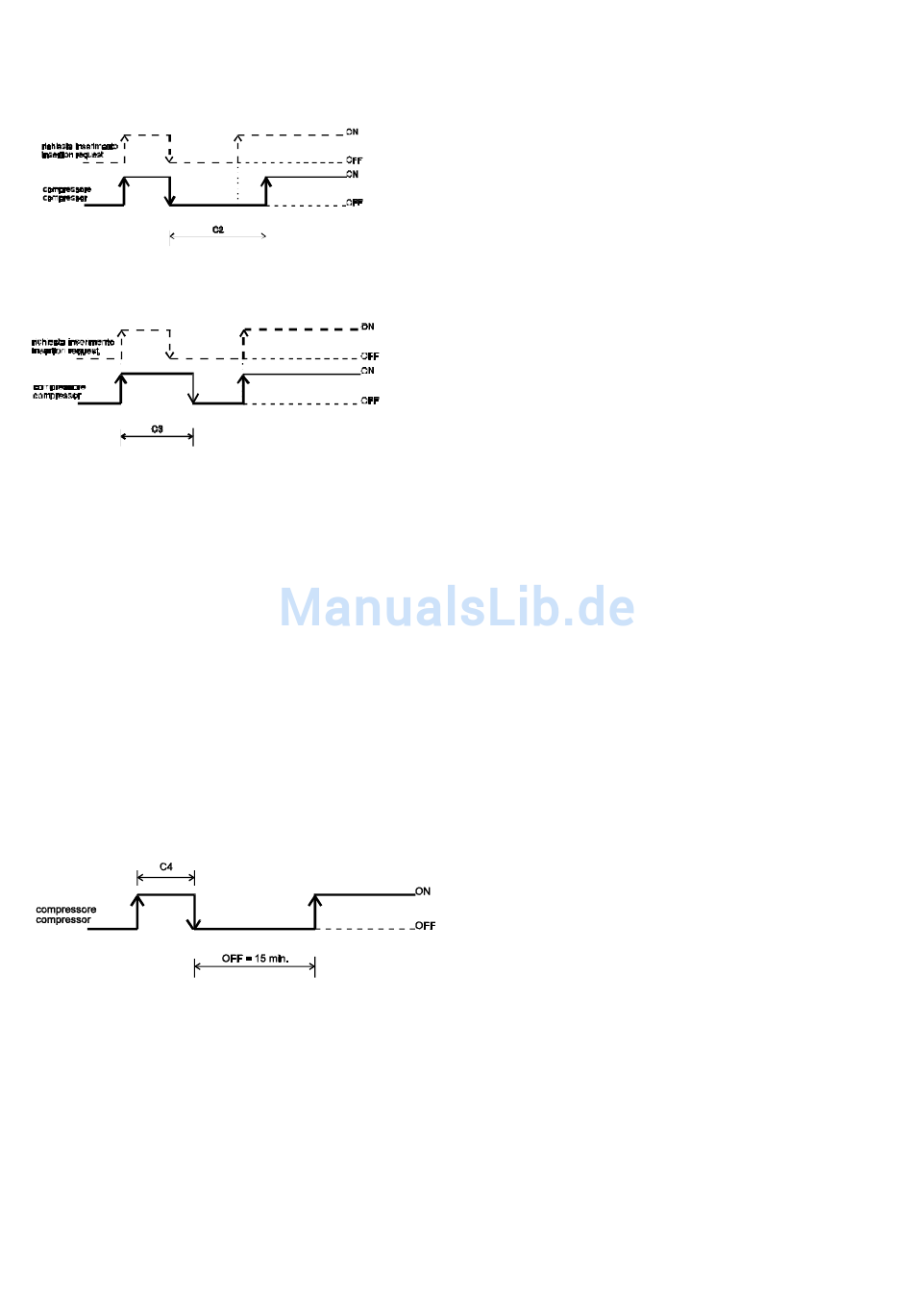

Abb. 4.6.3
Def.: c3=0 (es wird keine Mindestlaufzeit eingestellt).
Verfügbar auf allem Modellen.
t
Abb. 4.6.4
Def.: 0 (Verdichter immer in OFF bei Störung des
Raumtemperaturfühlers).
Verfügbar auf allem Modellen.
t
Abb. 4.6.5
