A7: Verzögerung der Meldung des externen Alarms (Multifunktionseingang)
Legt die Verzögerung (in Minuten) der Meldung des externen Alarms fest, wenn A4=1.
Def.: A7=0. Verfügbar auf allen Modellen.
4.9 F = Parameter für die Steuerung der Verdampferlüfter
Alarmparameter
F0 Lüfter, die vom Lüfterregler verwaltet werden (0=nein, 1=ja)
Lüfterausschalttemperatur (effektive Temperatur °C - °F)
F1
F2 Lüfterstopp bei stillstehendem Verdichter (0=nein, 1=ja)
F3 Lüfterstopp bei Abtauung (0=nein, 1=ja)
Fd Stillstand nach der Abtropfzeit
F0: Lüfter, die vom Lüfterregler gesteuert werden
Die Lüfter können vom Lüfterregler je nach der vom Abtaufühler gemessenen Temperatur gesteuert werden. Als Alternative
dazu können die Lüfter während der Abtauung immer in Betrieb sein (siehe Parameter F3), mit der Möglichkeit, sie bei
Verdichterstillstand (siehe Parameter F2), während der Abtropfzeit (siehe Parameter dd) und für einen weiteren Zeitraum nach
der Abtropfzeit (siehe Parameter Fd) auszuschalten. Die für diesen Parameter zugelassenen Werte sind:
F0=0 (=nein). In diesem Fall werden die Lüfter nicht vom Lüfterregler gesteuert, sondern immer eingeschaltet, außer in den
durch F2, F3, Fd und eventuell dd eingestellten Ausnahmen.
F0=1 (=ja). Die Lüfter werden vom Lüfterregler (siehe Parameter F1) und von den Parametern F3 und Fd gesteuert, die vor
der Regulierung Priorität haben.
Wenn eine Abtropfzeit vorgesehen ist (Parameter dd), werden die Lüfter ausgeschaltet.
Def.: F0=0, d. h. nicht vom Lüfterregler gesteuert. Verfügbar auf PJ32C.
F1: Lüfterausschalttemperatur (Parameter arbeitet nur bei F0=1).
Der Regler aktiviert die Lüfter nur, wenn die Verdampfertemperatur tiefer liegt als der mit F1eingestellte Sollwert. F1ist der
effektive (reelle) Temperaturwert und nicht die Abweichung vom Sollwert. Nach dem Ausschalten der Lüfter werden diese
wieder aktiviert, wenn die Differenz zwischen Fühler und Sollwert dem Wert von +A0 entspricht, und A0 die Differenz des

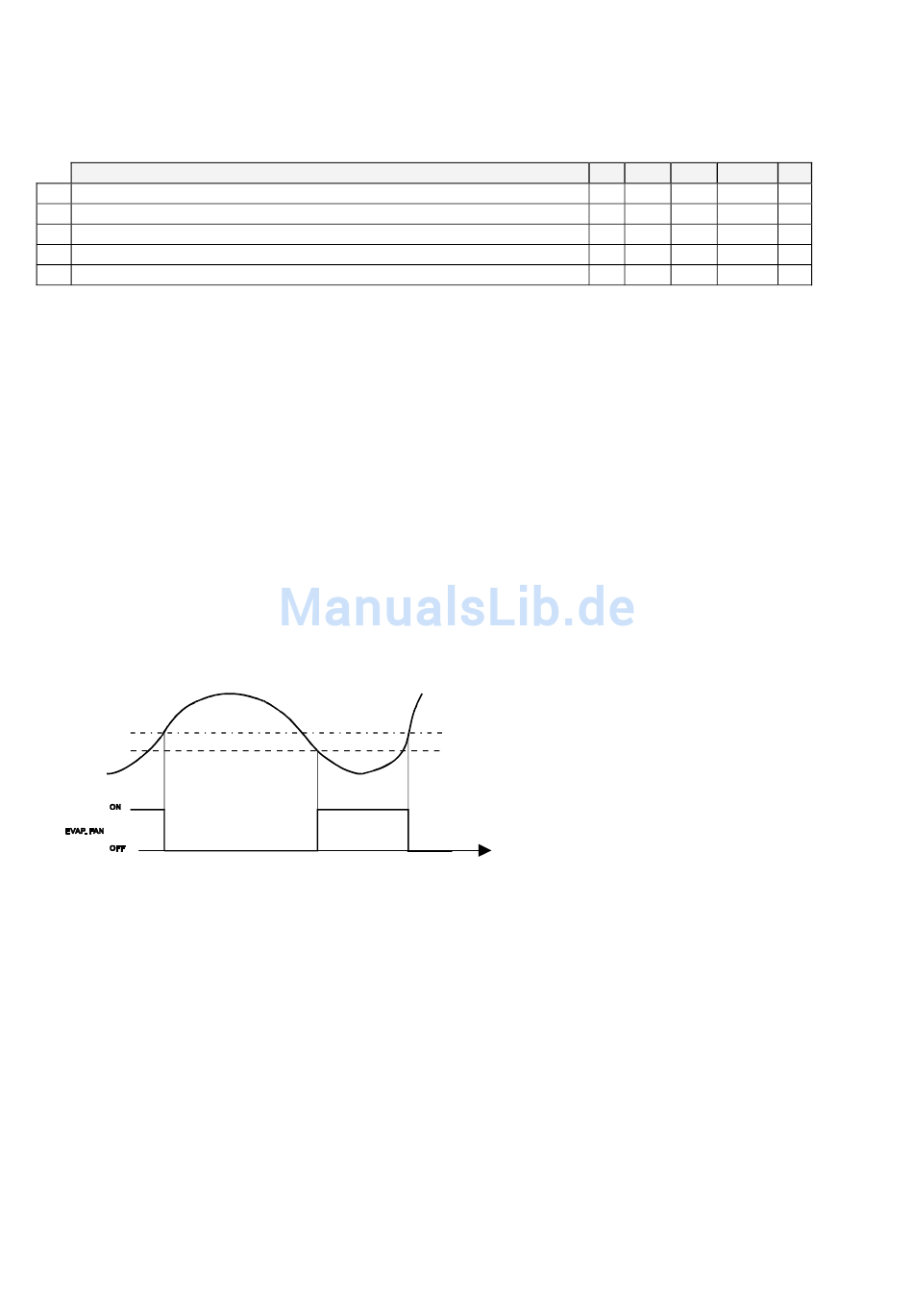

Lüfterreglers ist. (siehe Abb. unten)
F1
F1 - A0
Def.: F1=5, Wie die Abbildung zeigt, bleiben die Lüfter eingeschaltet, solange die Verdampfertemperatur unter 5 °C bleibt.
Verfügbar auf PJ32C.
F2: Lüfterstopp bei stillstehendem Verdichter
Damit wird eingestellt, ob die Lüfter immer in Betrieb sein müssen (außer F3, dd und Fd) oder nur, wenn der Verdichter in
Betrieb ist.
F2=0 (= nein): Die Lüfter laufen, auch wenn der Verdichter stillsteht.
F2=1 (= ja): Die Lüfter stehen still, sobald der Verdichter stillsteht.
Def.: F2=1, ausgeschaltete Lüfter bei ausgeschaltetem Verdichter. Verfügbar auf PJ32C.
F3: Lüfterstopp bei Abtauung
Damit wird eingestellt, ob die Lüfter während der Abtauung arbeiten sollen oder nicht.
F3=0 (= nein): die Lüfter abeiten während der Abtauung.
F3=1 (= sì): die Lüfter arbeiten während der Abtauung nicht.
Während der Abtropfzeit, wenn vorgesehen, sind die Lüfter immer ausgeschaltet.
Def.: F3=1, Verdampferlüfter während der Abtauung ausgeschaltet. Verfügbar auf PJ32C.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
Typ min
Temp.evapor.
t
Abb. 4.9.1
29
max ME
C 0 1 flag
F -50 +127 °C/°F
C 0 1 flag
C 0 1 flag
F 0 15 Min
Tab. 4.9.1
plug-in
Def
0
5
1
1
1
