8.3.4 Parameter - Beschreibung

Das HACCP- Modul benützt einige Parameter des Plug-In- Reglers und einen eigenen Parameter für den
Erkennungsalgorithmus der Alarme; es stellt die Aufzeichnungsvariablen der Alarme HA und HF her, wenn diese auftreten. Es
sieht zudem auch Parameter vor, um die Uhr einzustellen und bis zu 8 Abtauereignisse zu programmierten Zeiten zu aktivieren.
Alle Parameter können über das Display und die Tasten des
angeschlossenen Plug-In- Reglers angezeigt und geändert
werden. Der Zugang zu den Parametern ist über den vom
Plug-In vorgesehenen Parameter t möglich; bei der

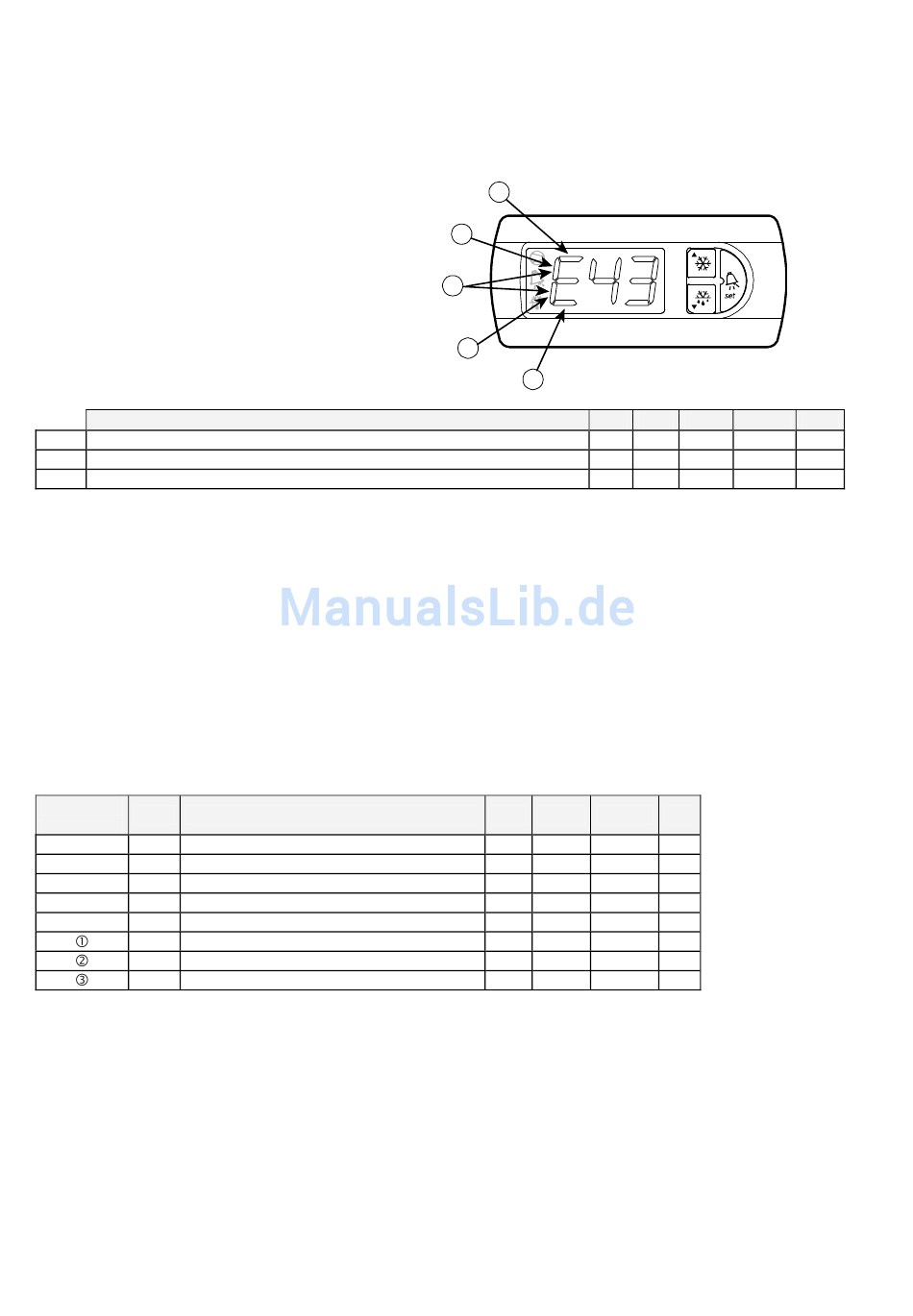

Parameteranzeige werden einige Segmente der wichtigsten
Ziffer wie in der Abb. dargestellt, benutzt.
Die Anzeige- und Änderungsmodalitäten sind dieselben des
Abschnitts Zugang und Änderung der Parameter t des
seriellen Moduls RS485.

8.3.5 Parameter des Plug-In- Reglers

Paramter
SET Regulierungssollwert
AH Alarmschwelle für Übertemperatur
Ad Verzögerungszeit für Temperaturalarm
SET: Wert des Regulierungssollwerts des Plug-In- Reglers
Wird direkt vom im Regler eingestellten Wert abgelesen.
AH: Wert der Alarmschwelle für Übertemperatur
Wird direkt vom im Regler eingestellten Wert abgelesen . Zusammen mit dem Sollwert bestimmt er den Wert der
Temperaturschwelle für die Alarmmeldungen HA und HF (Alarm für Übertemperatur und Versorgungsausfall).
Schwelle = SET+AH.
Hinweis: AH = 0 deaktiviert die Alarmmeldungen
Ad: Wert der Meldungsverzögerung des Temperaturalarms
Wird direkt vom im Regler eingestellten Wert abgelesen. Wird zusammen mit dem Parameter t r im HACCP- Modul benutzt,
um den Wert der Verzögerung für die Erkennung des Alarmzustand HA zu bestimmen.

8.3.6 Parameter des HACCP- Moduls

Linkes
Sigle Parameterbeschreibung
Segment
tu Wochentag der inneren Uhr
th Stunden der inneren Uhr
t' Minuten der inneren Uhr
tr Verzögerung des Alarms HA
to Globales Reset der Alarme HA und HF
t1-8 Wochentag der Abtauereignisse
t1-8 Stunde des Abtauereignisses
t1-8 Minuten des Abtauereignisses
tu: Wochtentag der inneren Uhr
Zeigt /Stellt den Wochentag für die Uhr an/ein. Die vorgesehenen Werte gehen von 1 bis 7 und entsprechen Montag, ..., ...,
Sonntag in dieser Reihenfolge.
th: Stunde der inneren Uhr
Zeigt/ Stellt die laufende Stunde für die Uhr an/ein. Wert von 0 bis 23.
t': Minuten der inneren Uhr
Zeigt /Stellt die Minuten für die Uhr an/ein. Werte von 0 bis 59.
Die Einstellung der inneren Uhr ist für die korrekte Aufzeichnung der Alarme HA und HF wichtig, für die auch die
Zeitspannen, in der sie stattfinden, gespeichert werden.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
1
4
2
5
3
Fig. 8.3.4.1
Typ
-
F
C
min max ME
1 7 -
0 23 Stunden
0 59 Min.
0 127 Min.
0 1
0 10
0 23 Stunden
0 59 Min.
Tab. 8.3.6.1
44
min max ME
°C/°F
-50 127
°C/°F
0 127
0 199 Min.
Tab. 8.3.5.1
Def
1
0
0
0
- 0
- 0
0
0
plug-in
Def
4
0
0
