• Vermeiden Sie den direkten Kontakt mit internen elektronischen Bestandteilen.

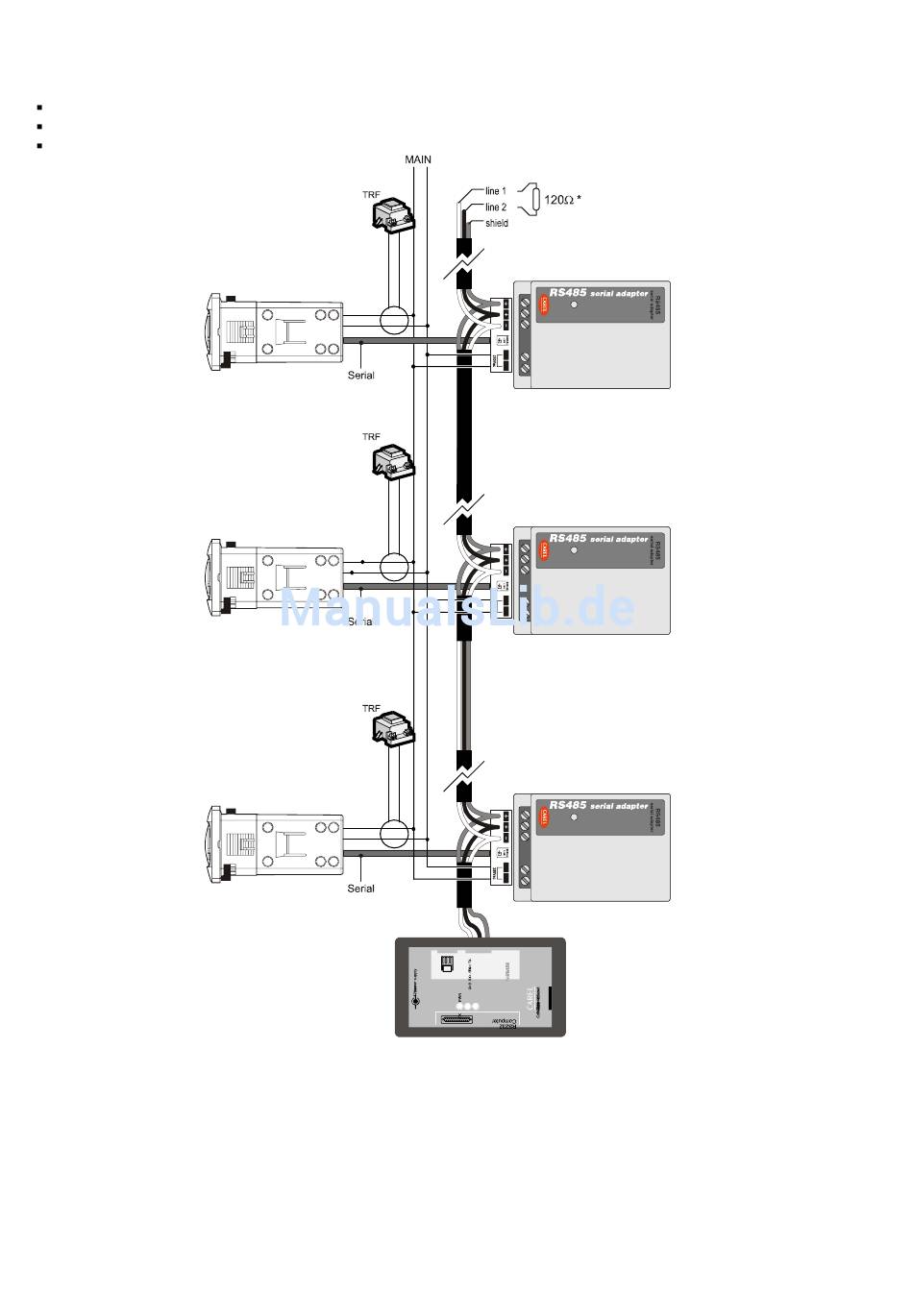

Schaltpläne für Mehrfacheinheiten, Verdrahtungsbeispiel für den Fall eines seriellen Anschlusses der Geräte
MAIN: Hauptversorgung zu 230 oder 115 Vac;
Serial: serieller Anschluss an das Überwachungssystem
TRF: 3 VA- Trafo.
WICHTIGER HINWEIS: in den Schaltplänen ist der serielle Anschluss mit dem Schnittstellenadapter RS485 (siehe
Optionen) dargestellt, der sich außerhalb des Reglers befindet und der getrennt versorgt werden muss. Vorgesehen sind die
Versionen mit einer Versorgung zu 115 und 230 Vac auch für den seriellen Adapter. Aus Gründen der EMI- Entsprechung ist
die Benutzung eines Trafos (TRF in Abb. 3.4.2.1) zu 3 VA (siehe Optionen) für jeden Regler PJ32 mit 12 Vac- Versorgung
vorgesehen.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
Abb. 3.4.2.1
16
* Nur im letzten Modul
plug-in
