8. VORGESEHENES ZUBEHÖR
8.1 Parameterkopierschlüssel
Ermöglicht die Duplikation der Konfiguration eines Reglers (eingestellte Werte aller Paramter und der Sichtbarkeitsflags);diese
Übertragung ist nur unter Reglern mit derselben Hardware- Konfiguration (mit demselben Code) möglich.

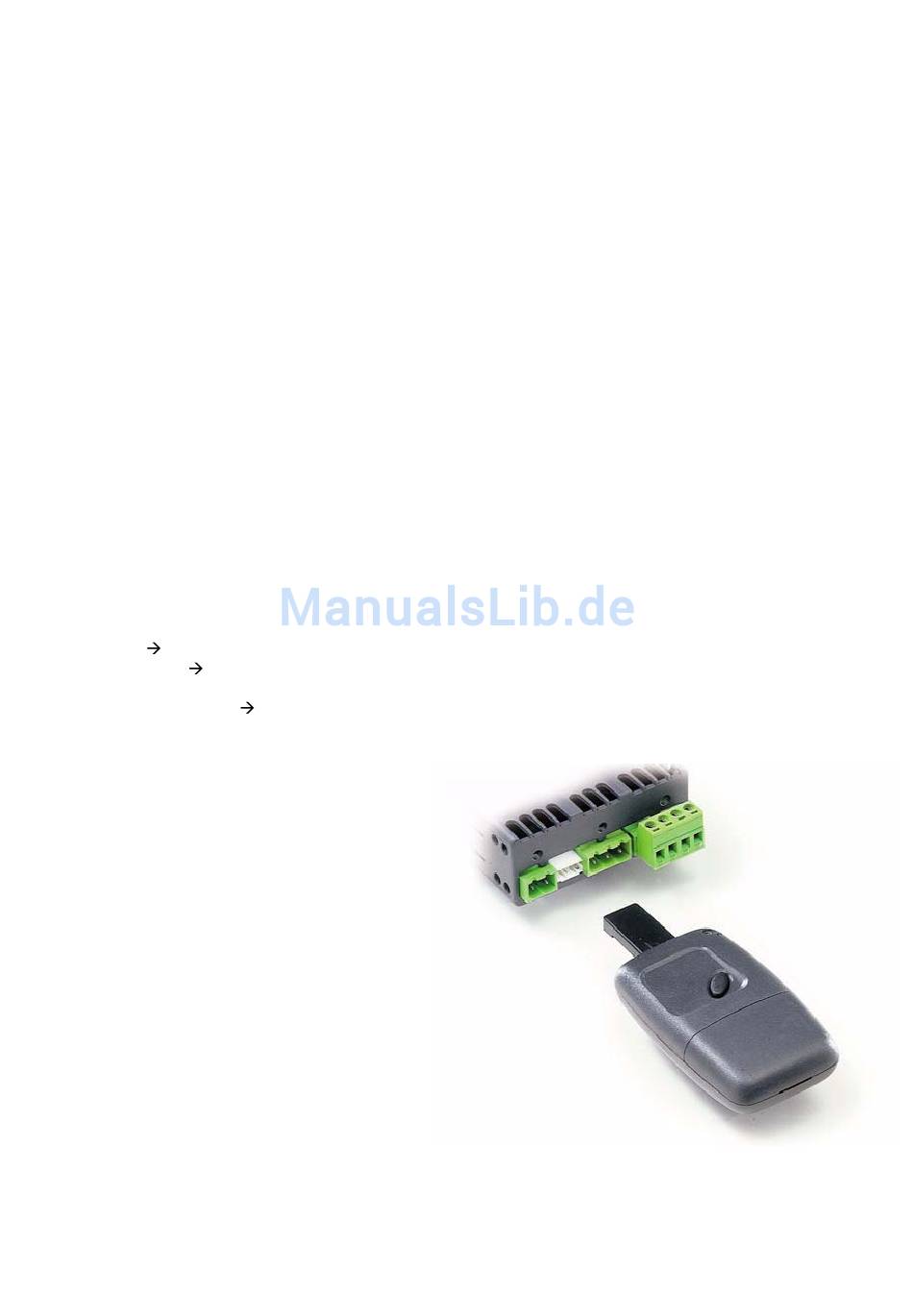

Der Schlüssel besteht aus einer Art Fernbedienung mit einem Anschlusskabel für den seriellen Anschluss des Reglers;
vorgesehen sind ein Versorgungsschalter und eine zweifarbige LED (rot/grün).
Die Versorgung erfolgt über Alkalinbatterie 12 Vdc Modell VR32 Philips oder MN21 Duracell oder ähnliche.
Der Schlüssel muss an ein nicht versorgtes Gerät angeschlossen sein (es braucht keinen Anschluss); die Versorgung des Geräts
erfolgt über den Schlüssel selbst.
Durch das Drücken und gedrückt lassen der Aktivierungstaste erfolgt die Datenübertragungsoperation. Die zweifarbige LED
meldet den Funktionszustand, indem sie die Ausführung und Beendigung der Datenübertragung und eventuelle Fehler anzeigt.
Die max. Dauer dieser Operation beträgt 12 Sekunden; während dieses Zeitraums verharrt der Regler in einer Art Sperre;
danach startet er wie üblich. Während der ersten 12 Sekunden ist der Stromverbrauch sehr gering, da die LEDs und das Display
des Reglers nicht eingeschaltet werden; danach steigt er wegen des LED- und Display- Verbrauchs stark an. Die Taste soll über
die erforderliche Zeit hinaus nicht gedrückt gehalten werden, da sich ansonsten die Batterie schnell leert.
Die vorgesehenen Operationen sind die folgenden:
1. Ablesen der Parameter vom angeschlossenen Gerät und Speicherung im Schlüssel. Diese Operation ist immer möglich und
wird ausgeführt, indem die beiden Dipschalter 1, 2 in die Stellung OFF versetzt werden, und indem für die nötige Zeit lang die
Aktivierungstaste gedrückt wird.
2. Einspielen der Parameter vom Schlüssel auf das angeschlossene Gerät. Dabei stellt man den Dipschalter 2 in ON- Stellung
und den Dipschalter 1 in OFF- Stellung; die Aktivierungstaste wird dabei gedrückt gehalten. Diese Operation ist nur möglich,
wenn die im Schlüssel enthaltenen Parameter (Modell) mit dem angeschlossenen Gerät kompatibel sind.
3. Das Parameteränderungsflag wird auf Null gestellt (Zeichen - von H5). Dabei wird der Dipschalter 1 auf ON gestellt und
der Dipschalter 2 auf OFF; die Aktivierungstaste wird dabei gedrückt gehalten. Diese Operation ist immer möglich und ändert
keinen Parameterwert außer das Flag H5.
Die Anzeigen auf der zweifarbigen LED sind die folgenden:
•
Einschalten für eine kurze Zeit leuchtet die rote LED schwach auf;
•
Datenübertragung die rote LED leuchtet stark auf; dieAktivierungstaste darf während dieser Zeit nicht losgelassen
werden;
•
Beendigung der Operation
•
Beim Auftreten von Fehlern blinken die LEDs rot und grün auf und zeigen folgende Ursachen an:
1. Unterbrechung oder reagiert nicht ;
2. schwache Versorgungsspannung (Batterie);
3. nicht kompatibles Gerätemodell;
4. Übertragungsfehler;
5. EEPROM- Fehler des Geräts.
Für eine vollständige Übersicht über die Fehlerursachen
siehe Betriebsanleitung des Schlüssels.
cod. CAREL +030221883 rel. 1.3 - 03/05/06
die grüne Taste leuchtet auf, die Operation ist abgeschlossen.
39
Fig. 8.1.1
