Lagerung, Vorbereitung, Aufstellung

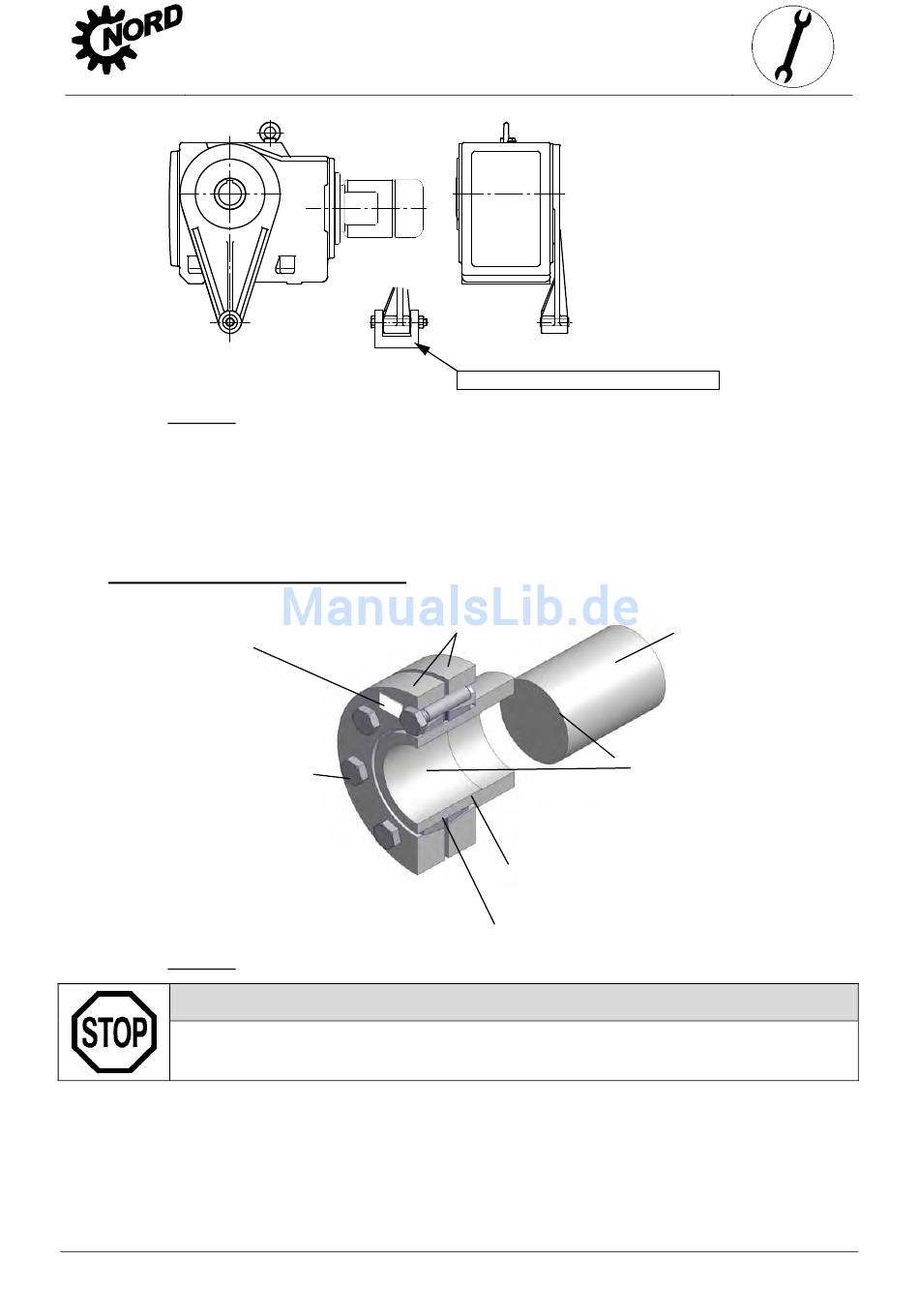

Bild 3-11: Befestigung der Drehmomentstütze bei Kegelrad- und Schneckengetrieben
Die Verschraubungen der Drehmomentstütze mit entsprechendem Drehmoment anziehen
(Schrauben-Anziehdrehmomente siehe Kap. 6.3) und gegen Lösen sichern. (z.B. Loctite 242,
Loxeal 54-03)
3.10 Montage von Schrumpfscheiben
Schrumpfscheibentyp, Sach-Nr.
und Drehmomentangabe für Spannschrauben
Spannschrauben DIN 931 (933) -10.9
Die Schrumpfscheiben werden vom Hersteller ein-
baufertig geliefert. Sie sollen vor der Montage nicht
mehr auseinander genommen werden.
Bild 3-12: Hohlwelle mit Schrumpfscheibe
Achtung!
Spannschrauben nicht ohne eingebaute Welle anziehen!
Montageablauf:
1. Entfernen der Transportsicherung, falls vorhanden.
2. Spannschrauben lösen, aber nicht herausdrehen und von Hand leicht anziehen bis das
Spiel zwischen den Flanschen und dem Innenring beseitigt ist.
www.nord.com
3. Montageanleitung,
Drehmomentstütze immer beidseitig lagern!
Spannflansche
B2000-DE-0413
Vollwelle der Maschine
Wellenschaft und Hohlwellenbohrung
FETTFREI !
Hohlwelle des Getriebes
Zweimal halbgeschlitzter Innenring
