NORDBLOC Stirnradgetriebe SK072.1 und SK172.1
Gefahr

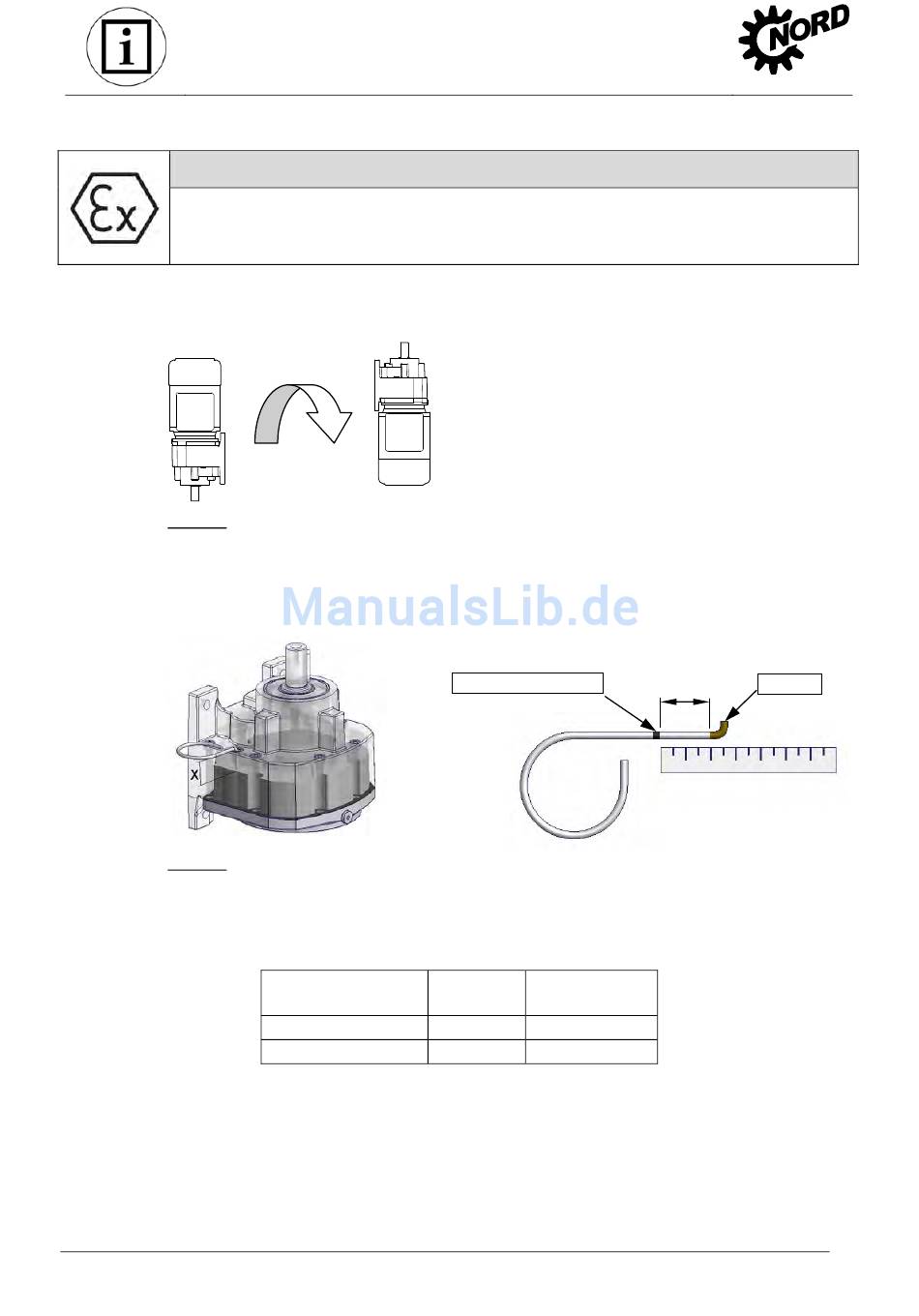

Ölstandsprüfung in der Einbaulage M4 für SK072.1 und SK172.1:
Die Ölstandsprüfung für die Einbaulage M4 muss in der Einbaulage M2 wie folgt durch-
geführt werden.
1. Das Getriebe in die Einbaulage M2 bringen, die Ölstandsschraube der Einbaulage M2 her-
ausdrehen.
Bild 6-2: Getriebe in Einbaulage M2 bringen
2. Maß X zwischen Oberkante Getriebegehäuse und Ölstand ermitteln evtl. den Ölmessstab
anpassen (siehe unten).
Bild 6-3: Ölstand messen
3. Das ermittelte Maß X mit dem entsprechenden Maß aus der folgenden Tabelle vergleichen.
Ölstand falls erforderlich mit der auf dem Typenschild angegebenen Ölsorte korrigieren.
4. Die Ölstandsschraube der Einbaulage M2 gemäß Kap. 4.1 einschrauben und festziehen.
5. Das Getriebe zurück in die Einbaulage M4 bringen.
-42-
6. Anhang
Oberkante Gehäuse
Gewinde-
Getriebetyp
größe
SK 072.1
M8x1
SK 172.1
M8x1
B2000-DE-0413
X
Maß X [mm]
22 ± 1mm
20 ± 1mm
Ölstand
