Lagerung, Vorbereitung, Aufstellung
Gefahr
Abdeckhauben sind vor der Montage auf Transportschäden, wie z.B. Beulen und Ver-
zug, zu untersuchen. Beschädigte Abdeckhauben dürfen nicht verwendet werden, da
sie möglicherweise schleifen können.
Alle Befestigungsschrauben sind zu verwenden, durch Benetzung mit Sicherungsklebstoff z.B.
Loctite 242, Loxeal 54-03 vor dem Einschrauben zu sichern und mit entsprechendem Drehmo-
ment festzudrehen. (Schrauben-Anziehdrehmomente siehe Kap. 6.3) Bei Abdeckhauben der
Option H66 die neuwertige Verschlusskappe mit leichten Hammerschlägen einpressen.

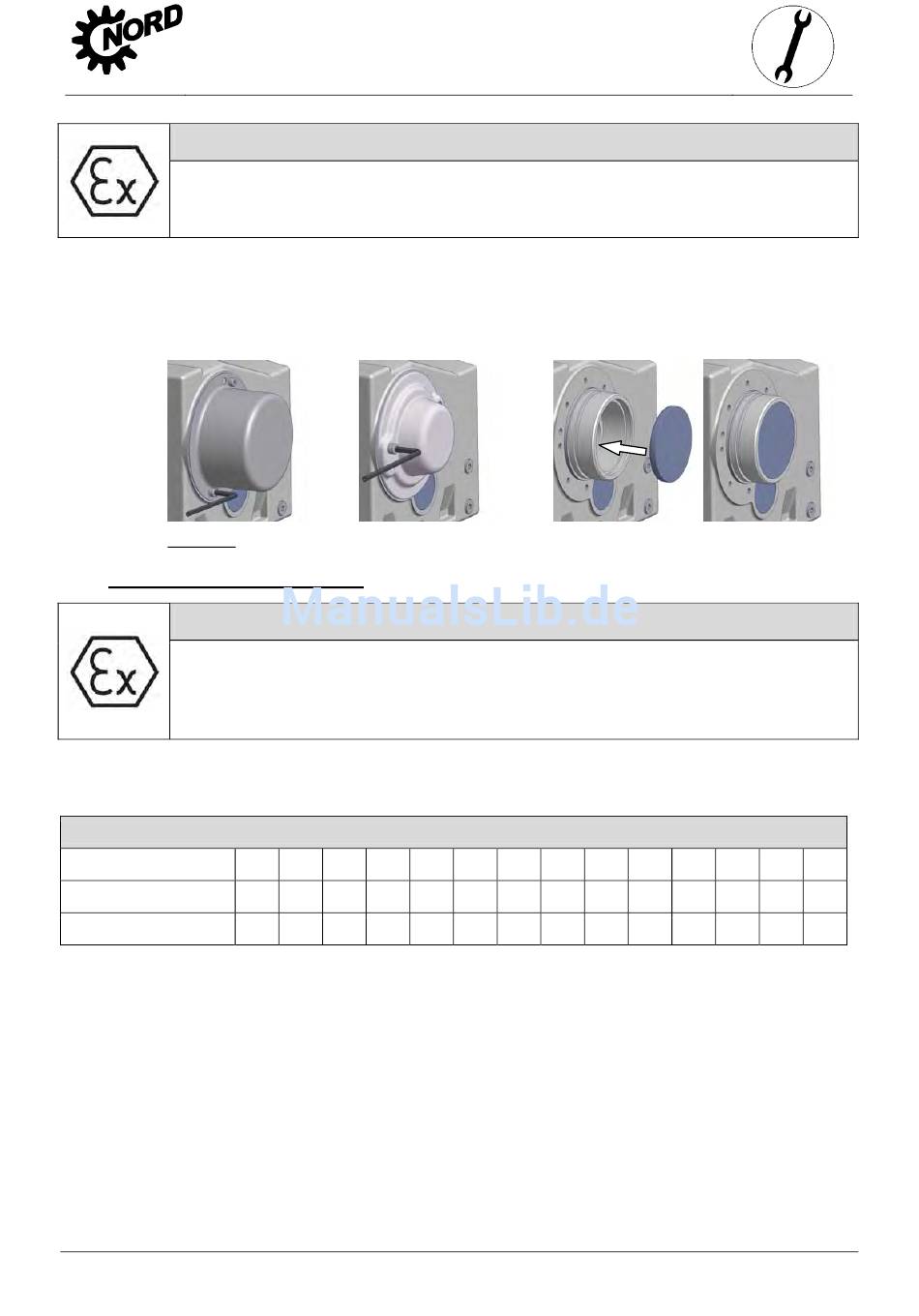

Bild 3-13: Montage der Abdeckhaube Option SH, Option H und Option H66
3.12 Montage eines Normmotors
Gefahr
Es dürfen nur Normmotoren montiert werden, die eine für die ATEX Zone ausreichende
Kategorie gemäß Motortypenschild ausweisen. Außerdem muss bei Getrieben der
ATEX-Kategorie 2D (siehe ATEX-Kennzeichnung, letzte Zeile des Getriebetypenschil-
des) der Motor mindestens die Schutzart IP6x haben.
Die in der folgenden Tabelle angegebenen maximal zulässigen Motorgewichte sind nicht zu
überschreiten:
IEC-Motorbaugröße
NEMA-Motorbaugröße
max. Motorgewicht [kg]
Montageablauf beim Anschließen eines Normmotors an den IEC-Adapter (Option IEC) / NEMA-Adapter
1. Motorwelle und Flanschflächen von Motor und Adapter reinigen und auf Beschädigungen
prüfen. Befestigungsabmessungen und Toleranzen des Motors müssen DIN EN 50347 /
NEMA MG1 Part 4 entsprechen.
2. Die Kupplungshülse auf die Motorwelle aufsetzen, so dass die Motorpassfeder beim Aufzie-
hen in die Nut der Kupplungshülse eingreift.
3. Die Kupplungshülse auf die Motorwelle gemäß Angaben des Motorherstellers bis zum An-
schlagen an den Bund aufziehen. Eventuell sind beiliegende Distanzbuchsen bei den Mo-
torbaugrößen 90, 160, 180 und 225 zwischen Kupplungshülse und Bund zu legen. Bei
Standard-Stirnradgetrieben ist das Maß B zwischen Kupplungshülse und Bund zu beachten
www.nord.com
3. Montageanleitung,
Maximal zulässige Motorgewichte
63
71
80
90
100 112 132 160 180 200 225 250 280 315
56C 143T 145T 182T 184T 210T 250T 280T 324T 326T 365T
25
30
40
50
B2000-DE-0413
60
80
100 200 250 350 500 700 1000 1500
-23-
