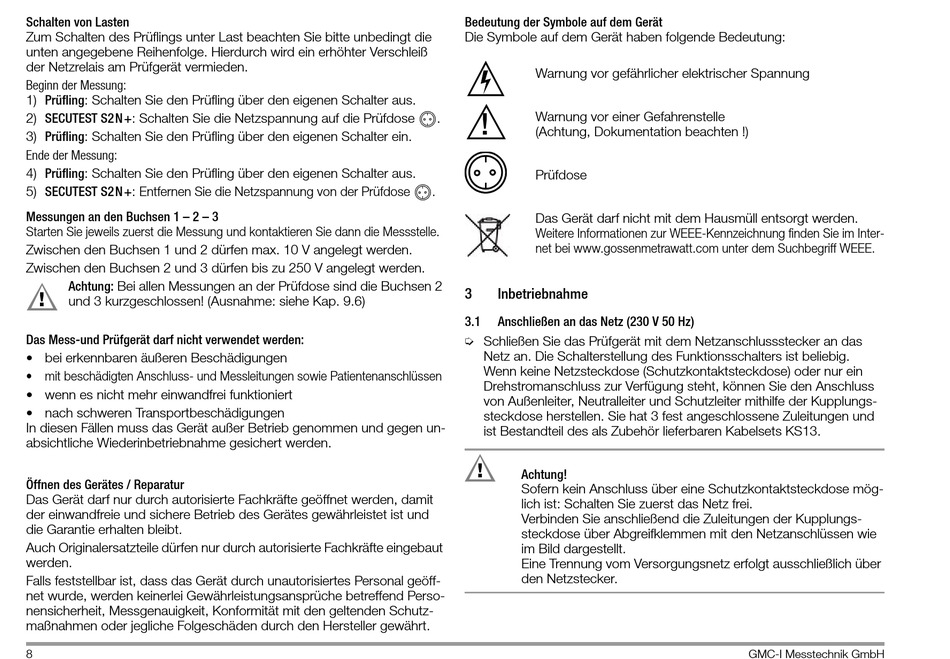

Schalten von Lasten
Zum Schalten des Prüflings unter Last beachten Sie bitte unbedingt die
unten angegebene Reihenfolge. Hierdurch wird ein erhöhter Verschleiß
der Netzrelais am Prüfgerät vermieden.
Beginn der Messung:
1) Prüfling: Schalten Sie den Prüfling über den eigenen Schalter aus.
2) SECUTEST S2N+: Schalten Sie die Netzspannung auf die Prüfdose
3) Prüfling: Schalten Sie den Prüfling über den eigenen Schalter ein.
Ende der Messung:
4) Prüfling: Schalten Sie den Prüfling über den eigenen Schalter aus.
5) SECUTEST S2N+: Entfernen Sie die Netzspannung von der Prüfdose
Messungen an den Buchsen 1 – 2 – 3
Starten Sie jeweils zuerst die Messung und kontaktieren Sie dann die Messstelle.
Zwischen den Buchsen 1 und 2 dürfen max. 10 V angelegt werden.
Zwischen den Buchsen 2 und 3 dürfen bis zu 250 V angelegt werden.
Achtung: Bei allen Messungen an der Prüfdose sind die Buchsen 2
!
und 3 kurzgeschlossen! (Ausnahme: siehe Kap. 9.6)
Das Mess-und Prüfgerät darf nicht verwendet werden:
• bei erkennbaren äußeren Beschädigungen
• mit beschädigten Anschluss- und Messleitungen sowie Patientenanschlüssen
• wenn es nicht mehr einwandfrei funktioniert
• nach schweren Transportbeschädigungen
In diesen Fällen muss das Gerät außer Betrieb genommen und gegen un-
absichtliche Wiederinbetriebnahme gesichert werden.
Öffnen des Gerätes / Reparatur
Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit
der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und
die Garantie erhalten bleibt.
Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut
werden.
Falls feststellbar ist, dass das Gerät durch unautorisiertes Personal geöff-
net wurde, werden keinerlei Gewährleistungsansprüche betreffend Perso-
nensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutz-
maßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt.
8
Bedeutung der Symbole auf dem Gerät
Die Symbole auf dem Gerät haben folgende Bedeutung:
Warnung vor gefährlicher elektrischer Spannung
!
Warnung vor einer Gefahrenstelle
.
(Achtung, Dokumentation beachten !)
Prüfdose
.
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Inter-
net bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE.
3
Inbetriebnahme
3.1
Anschließen an das Netz (230 V 50 Hz)
Ð Schließen Sie das Prüfgerät mit dem Netzanschlussstecker an das
Netz an. Die Schalterstellung des Funktionsschalters ist beliebig.
Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder nur ein
Drehstromanschluss zur Verfügung steht, können Sie den Anschluss
von Außenleiter, Neutralleiter und Schutzleiter mithilfe der Kupplungs-
steckdose herstellen. Sie hat 3 fest angeschlossene Zuleitungen und
ist Bestandteil des als Zubehör lieferbaren Kabelsets KS13.
!
Achtung!
Sofern kein Anschluss über eine Schutzkontaktsteckdose mög-
lich ist: Schalten Sie zuerst das Netz frei.
Verbinden Sie anschließend die Zuleitungen der Kupplungs-
steckdose über Abgreifklemmen mit den Netzanschlüssen wie
im Bild dargestellt.
Eine Trennung vom Versorgungsnetz erfolgt ausschließlich über
den Netzstecker.
GMC-I Messtechnik GmbH
