11.4 Prüfen von Verlängerungsleitungen nach DIN VDE 0701-0702
Mit Hilfe von Adaptern als Zubehör können Verlängerungsleitun-
gen oder Anschlussleitungen auch mit mehr als 5 m Länge, ein-
und mehrphasig alleine oder in Verbindung mit einem Gerät, ge-
prüft werden.
– EL1:
Adapter für einphasige Verlängerungsleitungen
– VL2E, AT3-IIIE: Adapter für ein- und dreiphasige Verlängerungs-
leitungen mit und ohne CEE-Anschluss
Folgende Messungen können nach obigen Normen durchgeführt werden:
• Schutzleitermessung R
SL
– Prüfstrom: ±200 mA DC
– Prüfstrom: 10 A AC (nur SECUTEST S2N+10)
(über Ablaufparameter R-SL AC einstellbar, siehe Seite 29)
• Isolationswiderstandsmessung R
Anschlussleitungen bis 5 m Länge
Bei Geräten der Schutzklasse I darf der Schutzleiterwiderstand zwischen
dem Schutzkontakt des Netzsteckers und allen berührbaren Metallteilen
maximal 0,3 Ω betragen.
Verlängerungsleitungen oder Anschlussleitungen mit mehr als 5 m Länge
Nach DIN VDE 0701-0702 darf der zusätzliche Leitungswiderstand ab
5 m für je weitere 7,5 m 0,1 Ω betragen, maximal jedoch 1 Ω.
Eine Widerstandsüberprüfung für Leitungen mit mehr als 5 m Länge ist
also sinnvoll, siehe auch Grenzwerte auf Seite 17.
Für Leitungen mit Bemessungsstrom > 16 A muss der Querschnitt bei der Mes-
sung berücksichtigt werden (nur Anwendung Drehstromadapter, nicht EL1).

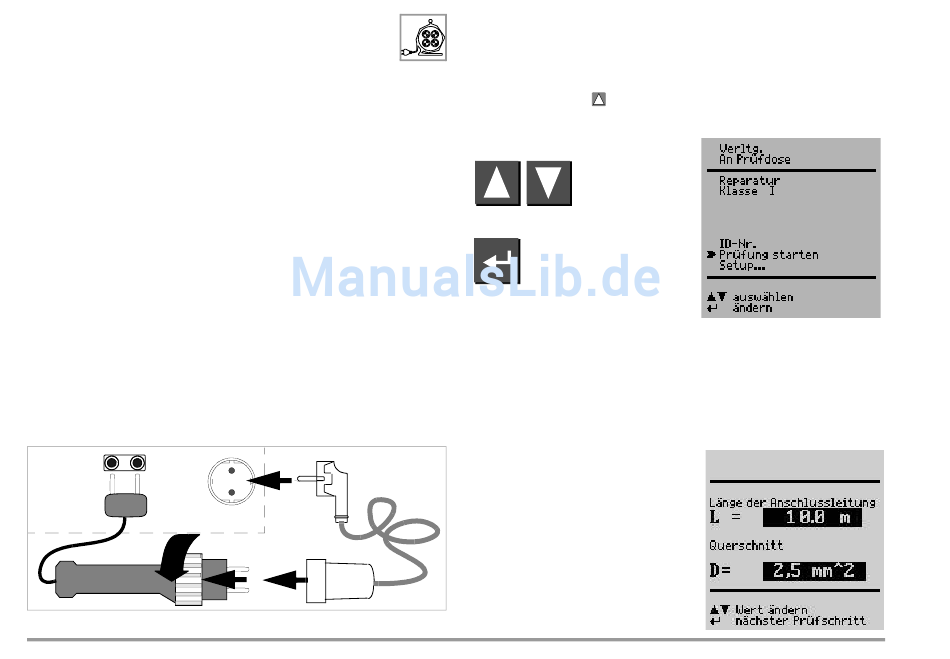

Anschluss der Verlängerungsleitung bzw. Mehrfachsteckdosenanschluss
SONDE
5
4
(21)
SECUTEST
EL1
30
ISO
Prüfling =
Verlängerungsleitung
Prüfdose
Besonderheiten Kabeltrommel
Ablaufparameter: Hier muss manueller Ablauf aktiviert sein.
Sichtprüfung: Hierzu ist das Kabel abzuwickeln.
Schutzleiterwiderstandsmessung: Kontaktieren Sie mit dem Adapter EL1 die
erste Steckdose. Vor der Kontaktierung der jeweils nächsten Steckdose
drücken Sie die Taste
für Prüfung wiederholen.
Anschlussparameter überprüfen und Prüfung starten
An Prüfdose
Dies ist die Werk-
seinstellung.
Für andere Anschlussarten siehe Kap. 7 auf Seite 14.
Reparatur
Wählen Sie Reparatur oder Wiederholungsprüfung.
Klasse I
Verlängerungsleitungen sind üblicherweise SK I.
Eine Auswahl ist hier deshalb nicht vorgesehen.
ID-Nr.
siehe Parameter Datenbank im Kap. 11.2 auf Seite 29
Setup...
Zur Festlegung des Messablaufs siehe Kap. 11.2 auf
Seite 29.
Für Leitungen mit Bemessungsstrom
> 16 A muss der Querschnitt bei der
Messung berücksichtigt werden.
Die Abfrage des Querschnitts erfolgt nur
bei Anschluss eines Drehstromadapters
mit Einstellung des Anschlussparameters
auf VL2E oder AT3-IIIE. Die Eingabe des
Querschnitts führt zur Neuberechnung
des Grenzwertes für den Schutzleiter-
widerstand.
