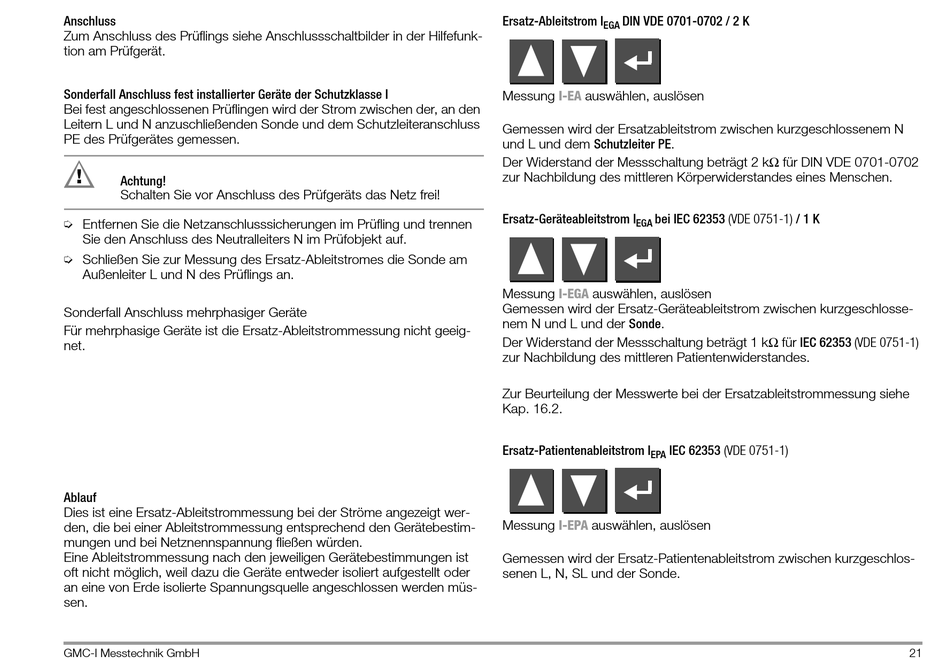

Anschluss
Zum Anschluss des Prüflings siehe Anschlussschaltbilder in der Hilfefunk-
tion am Prüfgerät.
Sonderfall Anschluss fest installierter Geräte der Schutzklasse I
Bei fest angeschlossenen Prüflingen wird der Strom zwischen der, an den
Leitern L und N anzuschließenden Sonde und dem Schutzleiteranschluss
PE des Prüfgerätes gemessen.
!
Achtung!
Schalten Sie vor Anschluss des Prüfgeräts das Netz frei!
Ð Entfernen Sie die Netzanschlusssicherungen im Prüfling und trennen
Sie den Anschluss des Neutralleiters N im Prüfobjekt auf.
Ð Schließen Sie zur Messung des Ersatz-Ableitstromes die Sonde am
Außenleiter L und N des Prüflings an.
Sonderfall Anschluss mehrphasiger Geräte
Für mehrphasige Geräte ist die Ersatz-Ableitstrommessung nicht geeig-
net.
Ablauf
Dies ist eine Ersatz-Ableitstrommessung bei der Ströme angezeigt wer-
den, die bei einer Ableitstrommessung entsprechend den Gerätebestim-
mungen und bei Netznennspannung fließen würden.
Eine Ableitstrommessung nach den jeweiligen Gerätebestimmungen ist
oft nicht möglich, weil dazu die Geräte entweder isoliert aufgestellt oder
an eine von Erde isolierte Spannungsquelle angeschlossen werden müs-
sen.
GMC-I Messtechnik GmbH
Ersatz-Ableitstrom I
DIN VDE 0701-0702 / 2 K
EGA
Messung
I-EA
auswählen, auslösen
Gemessen wird der Ersatzableitstrom zwischen kurzgeschlossenem N
und L und dem Schutzleiter PE.
Der Widerstand der Messschaltung beträgt 2 kΩ für DIN VDE 0701-0702
zur Nachbildung des mittleren Körperwiderstandes eines Menschen.
Ersatz-Geräteableitstrom I
bei IEC 62353 (VDE 0751-1) / 1 K
EGA
Messung
I-EGA
auswählen, auslösen
Gemessen wird der Ersatz-Geräteableitstrom zwischen kurzgeschlosse-
nem N und L und der Sonde.
Der Widerstand der Messschaltung beträgt 1 kΩ für IEC 62353 (VDE 0751-1)
zur Nachbildung des mittleren Patientenwiderstandes.
Zur Beurteilung der Messwerte bei der Ersatzableitstrommessung siehe
Kap. 16.2.
Ersatz-Patientenableitstrom I
IEC 62353 (VDE 0751-1)
EPA
Messung
I-EPA
auswählen, auslösen
Gemessen wird der Ersatz-Patientenableitstrom zwischen kurzgeschlos-
senen L, N, SL und der Sonde.
21
