11.8 Prüfen nach IEC 62353 (VDE 0751-1)
Folgende Messungen können nach dieser Norm durchgeführt werden:
• Schutzleitermessung R
,
SL
– Prüfstrom: ±200 mA DC
– Prüfstrom: 10 A AC (nur SECUTEST S2N+10)
(über Ablaufparameter R-SL AC einstellbar, siehe Seite 29)
• Isolationsmessung (kann zusätzlich aktiviert werden)
– R-ISO LN-SL
(Isolationswiderstand LN gegen Schutzleiter)
• Ersatz-Geräteableitstrom I
EGA
• Geräteableitstrom (direkt oder Differenzstrom)
• Patientenableitstrom über Sonde
(Patientenableitstrom mit der SFC „Netz am Anwendungsteil ist nicht möglich)
• Ersatz-Patientenableitstrom über Sonde
Die Ableitströme werden auf die Bezugsspannung (siehe Grenzwerte
Kap. 8 auf Seite 15) umgerechnet.
Die Bezugsspannung muss dem Versorgungsspannungsbereich ange-
passt werden.
38

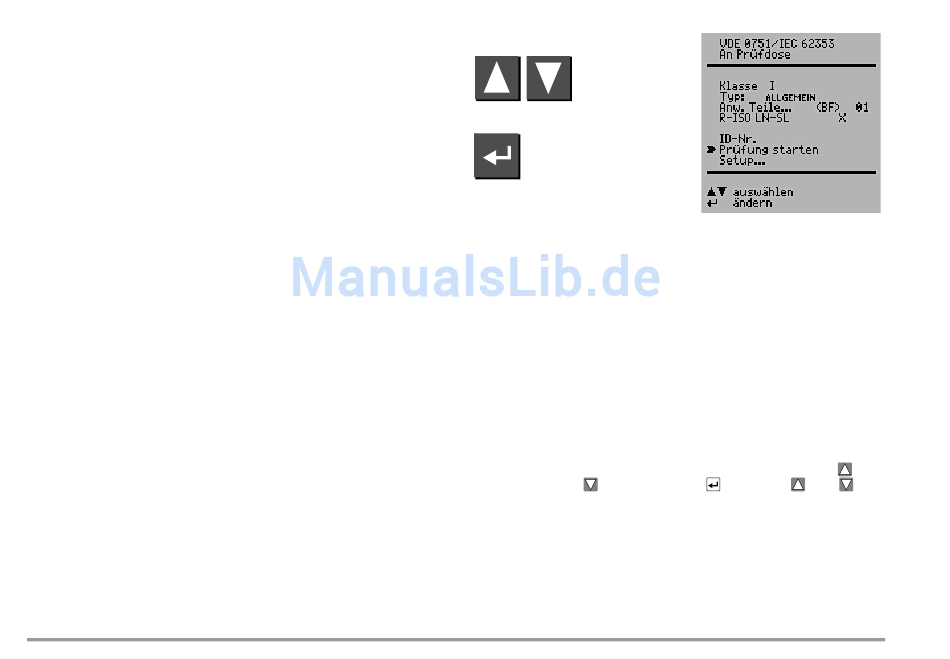

Anschlussparameter überprüfen und Prüfung starten
An Prüfdose
Dies ist die Werk-
seinstellung. Für andere Anschlussarten siehe Kap. 7
auf Seite 14.
Klasse
Ist der Prüfling an die Prüfdose angeschlossen,
erfolgt eine Schutzklassenkontrolle (SK I oder SK II).
In den anderen Fällen oder falls nicht ersichtlich ist,
ob alle berührbaren leitfähigen Teile untereinander
bzw. mit dem Schutzleiter verbunden sind, kann
manuell auf die jeweils andere Schutzklasse umge-
schaltet werden.
Typ
wählen Sie aus einer Liste ihren Prüflingstyp (Geräte-
art) aus.
Bei Auswahl von „Altgeräte" werden die Grenzwerte
aus der DIN VDE 0701-0702 genommen.
Anw. Teile...
(BF): Der Typ der Anwendungsteile kann manuell
geändert werden:
Anwahl der Zeile Anw. Teile... mit den Tasten
, Bestätigen durch
R-ISO LN-SL
X: es wird eine Isolationswiderstandsmessung zwi-
schen den kurzgeschlossenen Leitungen LN und
dem Schutzleiter SL durchgeführt.
ID-Nr.
Siehe Parameter Datenbank im Kap. 11.2 auf
Seite 29.
Setup...
Zur Festlegung des Messablaufs siehe Kap. 11.2 auf
Seite 29.
oder
.
Ändern mit
oder
