Messung von Schutzkleinspannung (siehe Ablauf Nr. 2 auf Seite 22)
Über die Taste
(14) kann Netzspannung auf den Prüfling über die Prüf-
dose geschaltet werden, z. B. um eine Schutzkleinspannung am Ausgang
des Prüflings messen zu können.
!
Achtung!
Bei der am Ausgang des Prüflings gemessenen Spannung
muss es sich um eine galvanisch vom Netz getrennte Schutz-
kleinspannung handeln, andernfalls kann eine Überstromschut-
zeinrichtung in der Installation auslösen.
9.7

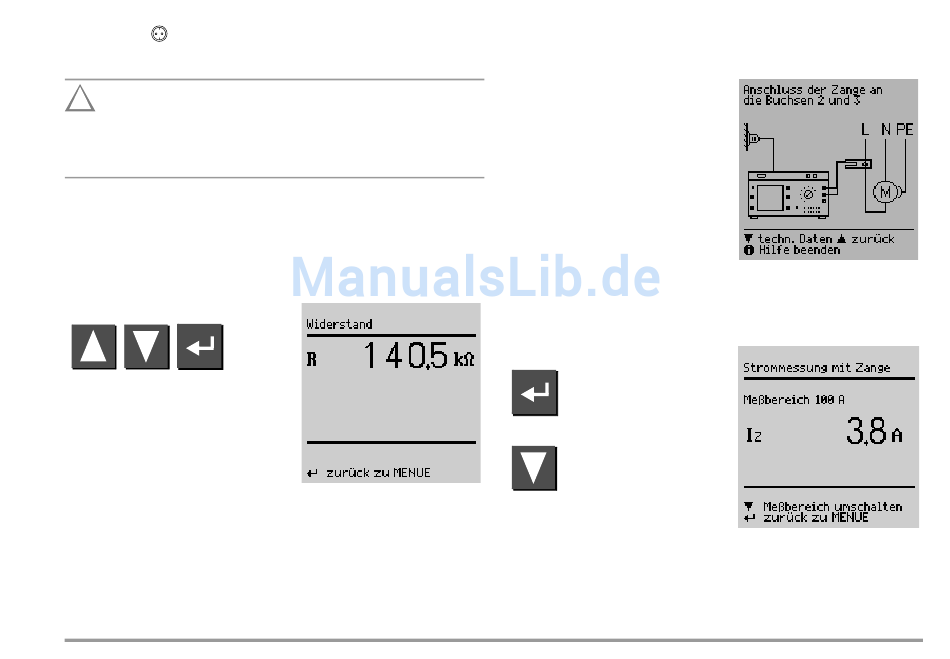

Widerstand R
Zwischen den Buchsen 1 und 2 können Widerstände bis 150 kΩ gemes-
sen werden.
Messung
R
auswählen, auslösen
GMC-I Messtechnik GmbH
9.8
Messungen mit Zubehör
9.8.1 Wechselstrom I
über Stromzange
Z
Anschluss
Mit einem an die Buchsen 2 und 3 angeschlossenen Zangen-Strom-/
Spannungswandler z. B. WZ12C können in zwei Messbereichen (1 mA ...
10 A ~, 1 A ... 100 A~) Wechselströme gemessen werden.
I
Messung
auslösen
Z
Messbereich umschalten
23
