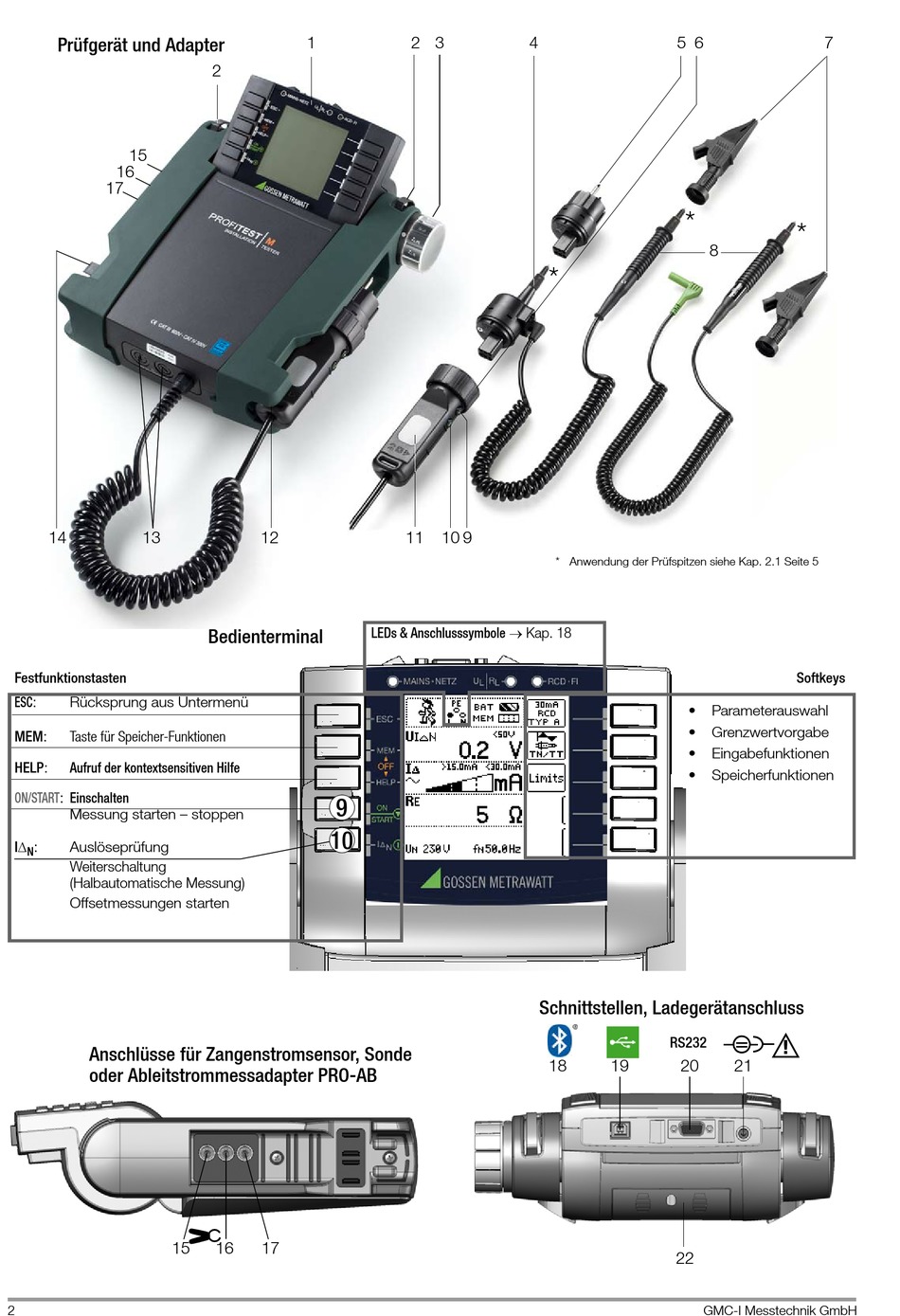

Prüfgerät und Adapter
15
16
17
14 13
Festfunktionstasten
ESC: Rücksprung aus Untermenü
MEM: Taste für Speicher-Funktionen
HELP: Aufruf der kontextsensitiven Hilfe
ON/START: Einschalten
Messung starten – stoppen
I : Auslöseprüfung
N
Weiterschaltung
(Halbautomatische Messung)
Offsetmessungen starten
Anschlüsse für Zangenstromsensor, Sonde
oder Ableitstrommessadapter PRO-AB
15
2
1
2
12
LEDs & Anschlusssymbole  Kap. 18
Bedienterminal
9
10
16 17
2 3 4
*
11 10 9
* Anwendung der Prüfspitzen siehe Kap. 2.1 Seite 5
Schnittstellen, Ladegerätanschluss
18
5 6
*
8
• Parameterauswahl
• Grenzwertvorgabe
• Eingabefunktionen
• Speicherfunktionen
RS232
19 20 21
22
GMC-I Messtechnik GmbH
7
*
Softkeys
!
