français

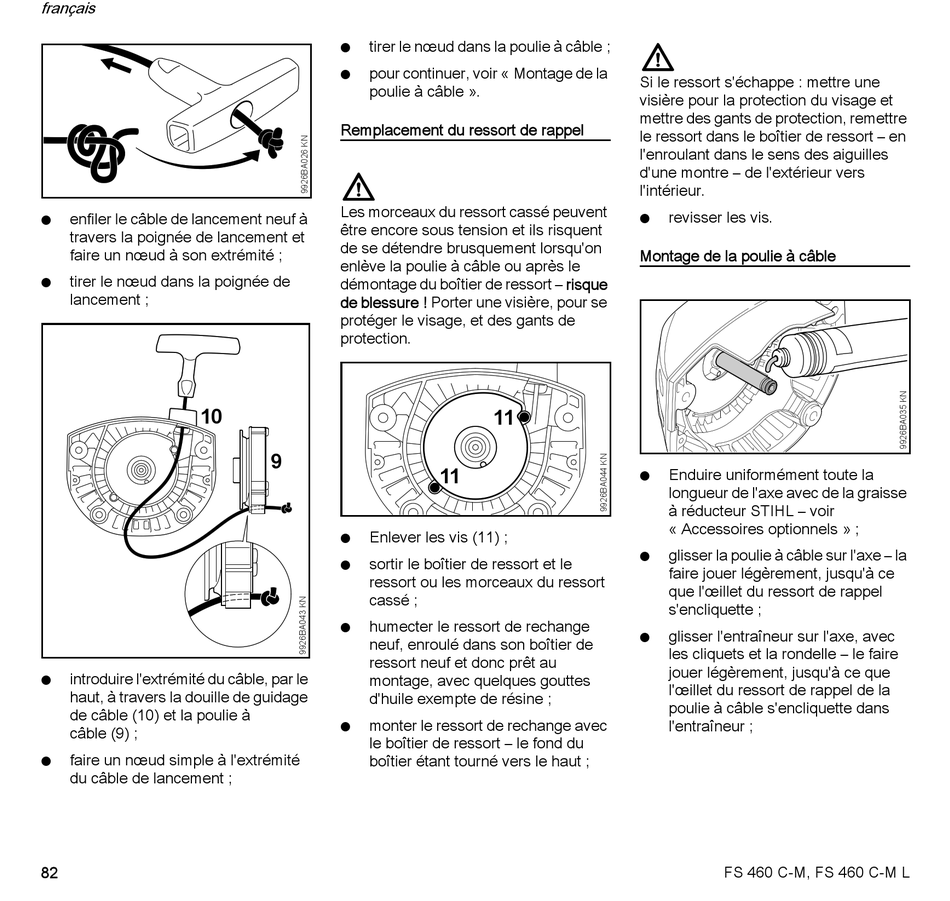

enfiler le câble de lancement neuf à
N
travers la poignée de lancement et
faire un nœud à son extrémité ;
tirer le nœud dans la poignée de
N
lancement ;
10
introduire l'extrémité du câble, par le
N
haut, à travers la douille de guidage
de câble (10) et la poulie à
câble (9) ;
faire un nœud simple à l'extrémité
N
du câble de lancement ;
82
tirer le nœud dans la poulie à câble ;
N
pour continuer, voir « Montage de la
N
poulie à câble ».
Remplacement du ressort de rappel
Les morceaux du ressort cassé peuvent
être encore sous tension et ils risquent
de se détendre brusquement lorsqu'on
enlève la poulie à câble ou après le
démontage du boîtier de ressort – risque
de blessure ! Porter une visière, pour se
protéger le visage, et des gants de
protection.
9
11
Enlever les vis (11) ;
N
sortir le boîtier de ressort et le
N
ressort ou les morceaux du ressort
cassé ;
humecter le ressort de rechange
N
neuf, enroulé dans son boîtier de
ressort neuf et donc prêt au
montage, avec quelques gouttes
d'huile exempte de résine ;
monter le ressort de rechange avec
N
le boîtier de ressort – le fond du
boîtier étant tourné vers le haut ;
Si le ressort s'échappe : mettre une
visière pour la protection du visage et
mettre des gants de protection, remettre
le ressort dans le boîtier de ressort – en
l'enroulant dans le sens des aiguilles
d'une montre – de l'extérieur vers
l'intérieur.
revisser les vis.
N
Montage de la poulie à câble
11
Enduire uniformément toute la
N
longueur de l'axe avec de la graisse
à réducteur STIHL – voir
« Accessoires optionnels » ;
glisser la poulie à câble sur l'axe – la
N
faire jouer légèrement, jusqu'à ce
que l'œillet du ressort de rappel
s'encliquette ;
glisser l'entraîneur sur l'axe, avec
N
les cliquets et la rondelle – le faire
jouer légèrement, jusqu'à ce que
l'œillet du ressort de rappel de la
poulie à câble s'encliquette dans
l'entraîneur ;
FS 460 C-M, FS 460 C-M L
