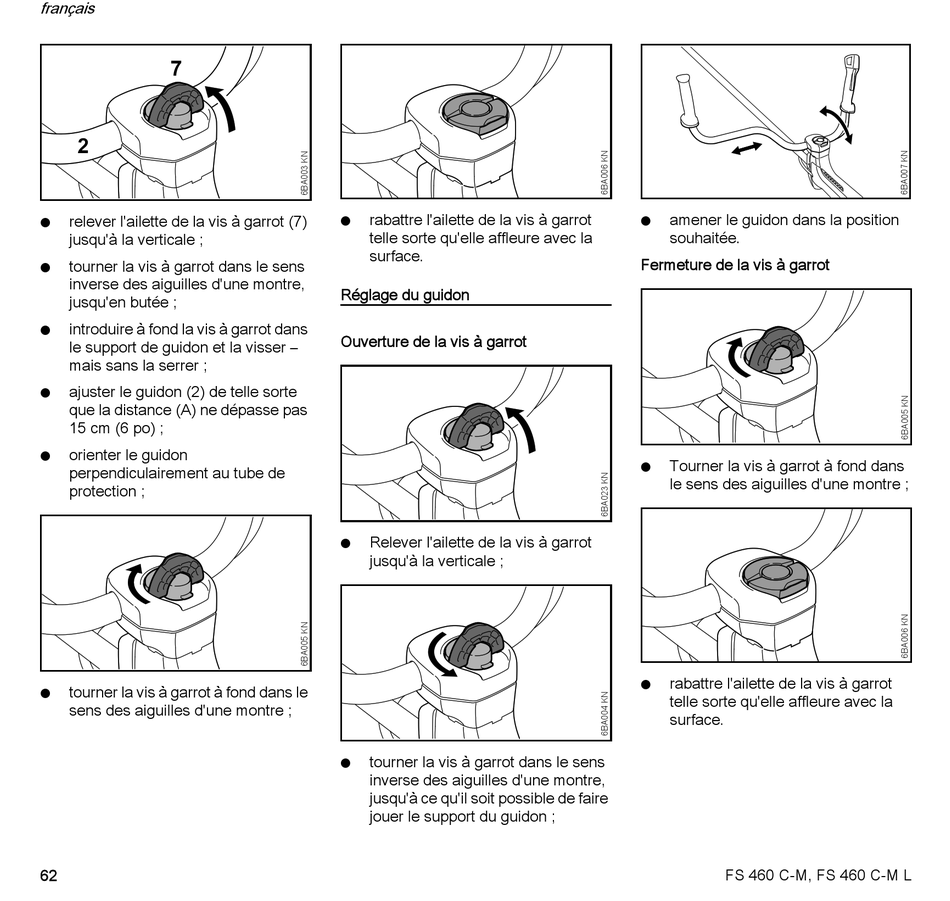

Stihl FS 460 C-M Gebrauchsanleitung Seite 64

français
7
2
relever l'ailette de la vis à garrot (7)
N
jusqu'à la verticale ;
tourner la vis à garrot dans le sens
N
inverse des aiguilles d'une montre,
jusqu'en butée ;
introduire à fond la vis à garrot dans
N
le support de guidon et la visser –
mais sans la serrer ;
ajuster le guidon (2) de telle sorte
N
que la distance (A) ne dépasse pas
15 cm (6 po) ;
orienter le guidon
N
perpendiculairement au tube de
protection ;
tourner la vis à garrot à fond dans le
N
sens des aiguilles d'une montre ;
62
rabattre l'ailette de la vis à garrot
N
telle sorte qu'elle affleure avec la
surface.
Réglage du guidon
Ouverture de la vis à garrot
Relever l'ailette de la vis à garrot
N
jusqu'à la verticale ;
tourner la vis à garrot dans le sens
N
inverse des aiguilles d'une montre,
jusqu'à ce qu'il soit possible de faire
jouer le support du guidon ;
amener le guidon dans la position
N
souhaitée.
Fermeture de la vis à garrot
Tourner la vis à garrot à fond dans
N
le sens des aiguilles d'une montre ;
rabattre l'ailette de la vis à garrot
N
telle sorte qu'elle affleure avec la
surface.
FS 460 C-M, FS 460 C-M L
