Stihl FS 460 C-M Gebrauchsanleitung Seite 16

deutsch
5
6
2
7

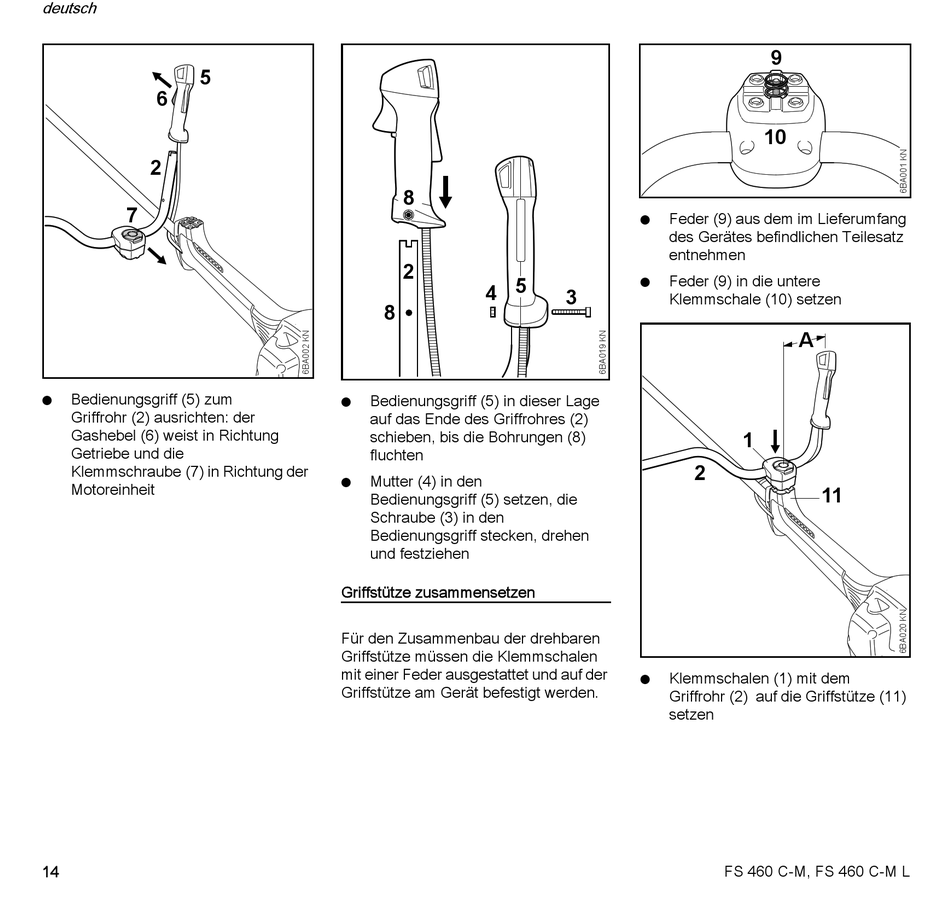

Bedienungsgriff (5) zum
N
Griffrohr (2) ausrichten: der
Gashebel (6) weist in Richtung
Getriebe und die
Klemmschraube (7) in Richtung der
Motoreinheit
14
8
2
5
4
8
Bedienungsgriff (5) in dieser Lage
N
auf das Ende des Griffrohres (2)
schieben, bis die Bohrungen (8)
fluchten
Mutter (4) in den
N
Bedienungsgriff (5) setzen, die
Schraube (3) in den
Bedienungsgriff stecken, drehen
und festziehen
Griffstütze zusammensetzen
Für den Zusammenbau der drehbaren
Griffstütze müssen die Klemmschalen
mit einer Feder ausgestattet und auf der
Griffstütze am Gerät befestigt werden.
Feder (9) aus dem im Lieferumfang
N
des Gerätes befindlichen Teilesatz
entnehmen
Feder (9) in die untere
N
3
Klemmschale (10) setzen
1
2
Klemmschalen (1) mit dem
N
Griffrohr (2) auf die Griffstütze (11)
setzen
FS 460 C-M, FS 460 C-M L
9
10
A
11
