Nederlands
7
2

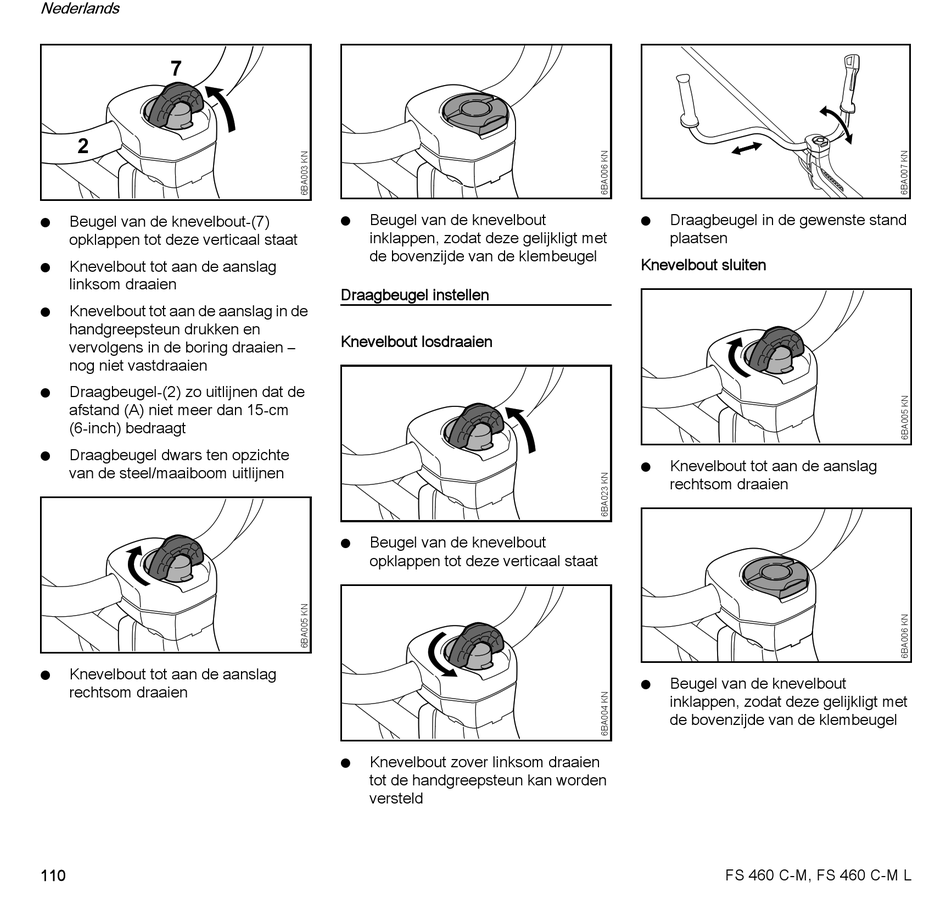

Beugel van de knevelbout-(7)
N
opklappen tot deze verticaal staat
Knevelbout tot aan de aanslag
N
linksom draaien
Knevelbout tot aan de aanslag in de
N
handgreepsteun drukken en
vervolgens in de boring draaien –
nog niet vastdraaien
Draagbeugel-(2) zo uitlijnen dat de
N
afstand (A) niet meer dan 15-cm
(6-inch) bedraagt
Draagbeugel dwars ten opzichte
N
van de steel/maaiboom uitlijnen
Knevelbout tot aan de aanslag
N
rechtsom draaien
110
Beugel van de knevelbout
N
inklappen, zodat deze gelijkligt met
de bovenzijde van de klembeugel
Draagbeugel instellen
Knevelbout losdraaien
Beugel van de knevelbout
N
opklappen tot deze verticaal staat
Knevelbout zover linksom draaien
N
tot de handgreepsteun kan worden
versteld
Draagbeugel in de gewenste stand
N
plaatsen
Knevelbout sluiten
Knevelbout tot aan de aanslag
N
rechtsom draaien
Beugel van de knevelbout
N
inklappen, zodat deze gelijkligt met
de bovenzijde van de klembeugel
FS 460 C-M, FS 460 C-M L
