waartoe een aanslag en een
beschermring voor de cirkelzaagbladen
behoren.

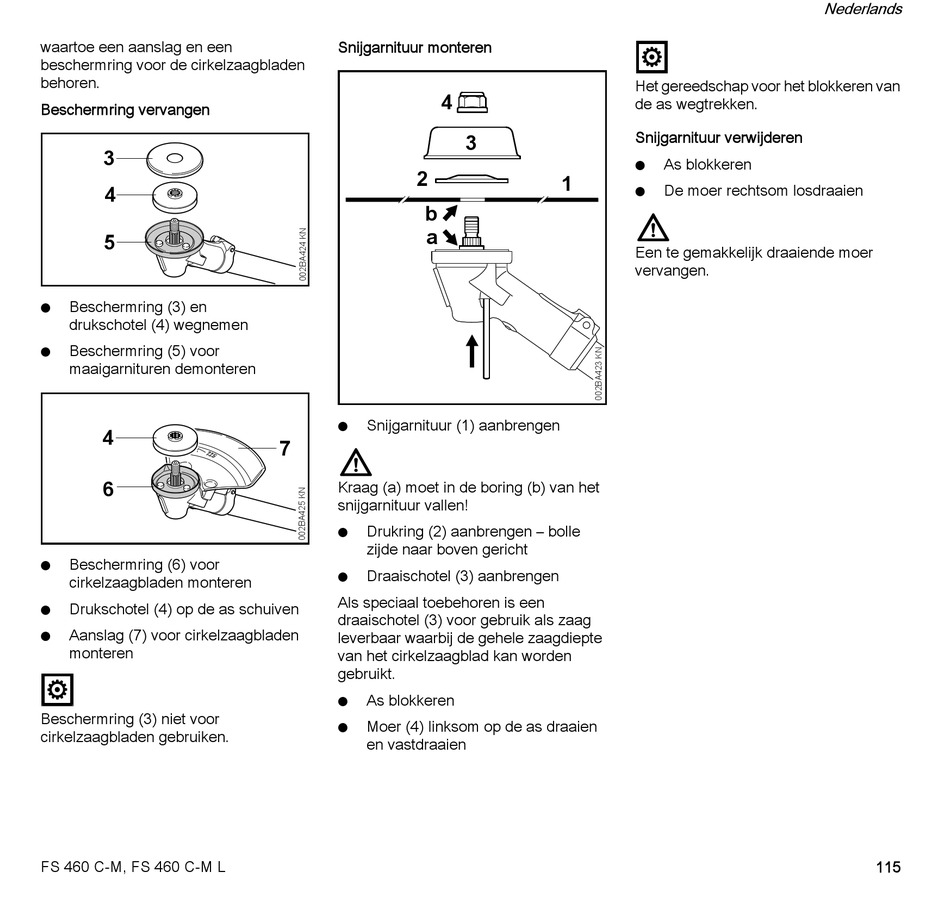

Beschermring vervangen
3
4
5
Beschermring (3) en
N
drukschotel (4) wegnemen
Beschermring (5) voor
N
maaigarnituren demonteren
4
6
Beschermring (6) voor
N
cirkelzaagbladen monteren
Drukschotel (4) op de as schuiven
N
Aanslag (7) voor cirkelzaagbladen
N
monteren
Beschermring (3) niet voor
cirkelzaagbladen gebruiken.
FS 460 C-M, FS 460 C-M L
Snijgarnituur monteren
4
2
b
a
Snijgarnituur (1) aanbrengen
N
7
Kraag (a) moet in de boring (b) van het
snijgarnituur vallen!
Drukring (2) aanbrengen – bolle
N
zijde naar boven gericht
Draaischotel (3) aanbrengen
N
Als speciaal toebehoren is een
draaischotel (3) voor gebruik als zaag
leverbaar waarbij de gehele zaagdiepte
van het cirkelzaagblad kan worden
gebruikt.
As blokkeren
N
Moer (4) linksom op de as draaien
N
en vastdraaien
Het gereedschap voor het blokkeren van
de as wegtrekken.
Snijgarnituur verwijderen
3
N
1
N
Een te gemakkelijk draaiende moer
vervangen.
Nederlands
As blokkeren
De moer rechtsom losdraaien
115
