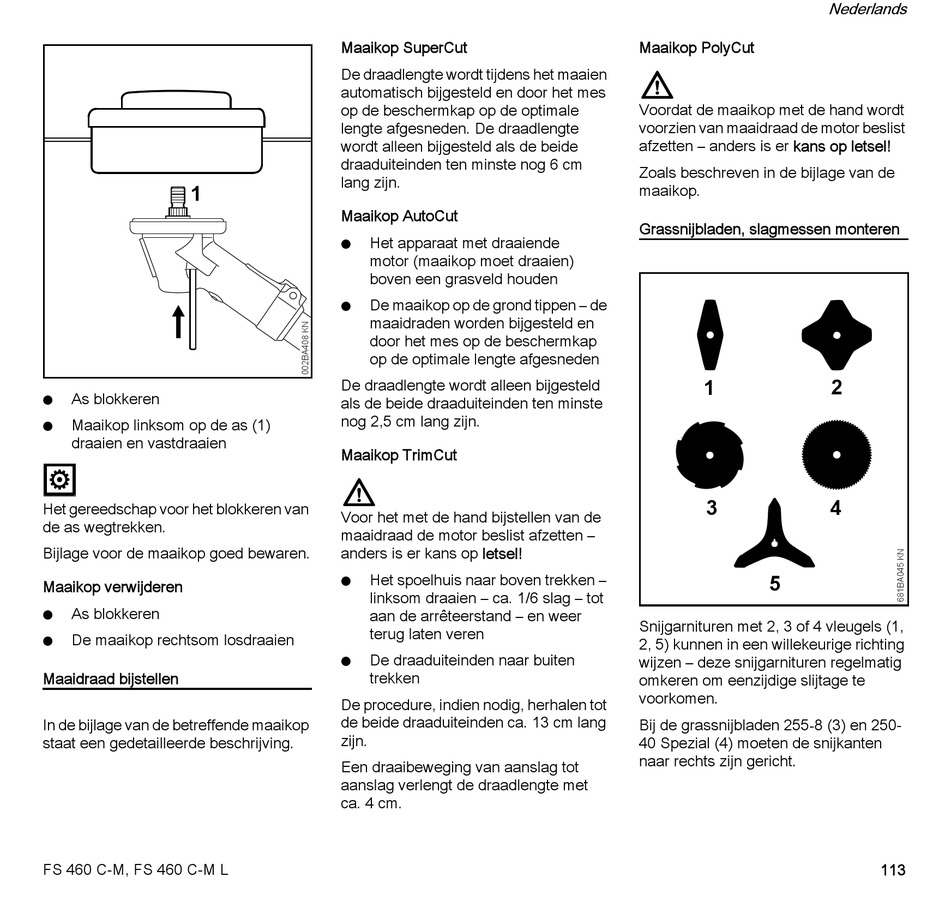

1
As blokkeren
N
Maaikop linksom op de as (1)
N
draaien en vastdraaien
Het gereedschap voor het blokkeren van
de as wegtrekken.
Bijlage voor de maaikop goed bewaren.
Maaikop verwijderen
As blokkeren
N
De maaikop rechtsom losdraaien
N
Maaidraad bijstellen
In de bijlage van de betreffende maaikop
staat een gedetailleerde beschrijving.
FS 460 C-M, FS 460 C-M L
Maaikop SuperCut
De draadlengte wordt tijdens het maaien
automatisch bijgesteld en door het mes
op de beschermkap op de optimale
lengte afgesneden. De draadlengte
wordt alleen bijgesteld als de beide
draaduiteinden ten minste nog 6 cm
lang zijn.
Maaikop AutoCut
Het apparaat met draaiende
N
motor (maaikop moet draaien)
boven een grasveld houden
De maaikop op de grond tippen – de
N
maaidraden worden bijgesteld en
door het mes op de beschermkap
op de optimale lengte afgesneden
De draadlengte wordt alleen bijgesteld
als de beide draaduiteinden ten minste
nog 2,5 cm lang zijn.
Maaikop TrimCut
Voor het met de hand bijstellen van de
maaidraad de motor beslist afzetten –
anders is er kans op letsel!
Het spoelhuis naar boven trekken –
N
linksom draaien – ca. 1/6 slag – tot
aan de arrêteerstand – en weer
terug laten veren
De draaduiteinden naar buiten
N
trekken
De procedure, indien nodig, herhalen tot
de beide draaduiteinden ca. 13 cm lang
zijn.
Een draaibeweging van aanslag tot
aanslag verlengt de draadlengte met
ca. 4 cm.
Maaikop PolyCut
Voordat de maaikop met de hand wordt
voorzien van maaidraad de motor beslist
afzetten – anders is er kans op letsel!
Zoals beschreven in de bijlage van de
maaikop.
Grassnijbladen, slagmessen monteren
1
3
5
Snijgarnituren met 2, 3 of 4 vleugels (1,
2, 5) kunnen in een willekeurige richting
wijzen – deze snijgarnituren regelmatig
omkeren om eenzijdige slijtage te
voorkomen.
Bij de grassnijbladen 255-8 (3) en 250-
40 Spezial (4) moeten de snijkanten
naar rechts zijn gericht.
Nederlands
2
4
113
