Nederlands

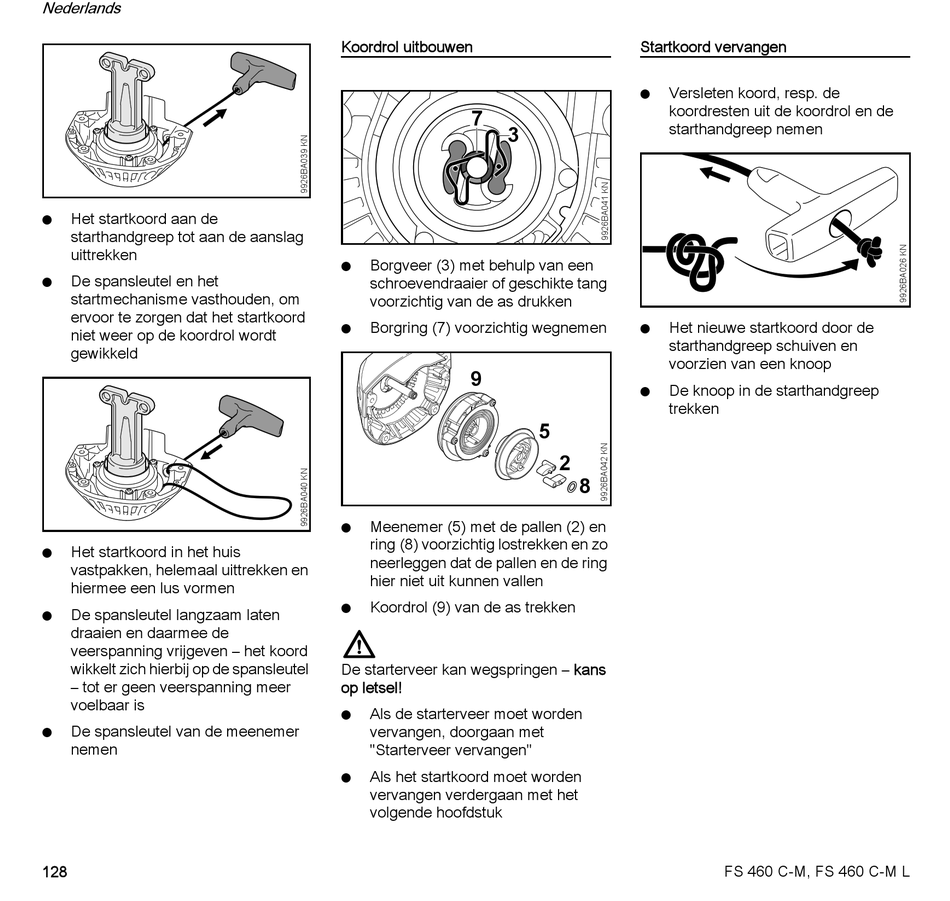

Het startkoord aan de
N
starthandgreep tot aan de aanslag
uittrekken
De spansleutel en het
N
startmechanisme vasthouden, om
ervoor te zorgen dat het startkoord
niet weer op de koordrol wordt
gewikkeld
Het startkoord in het huis
N
vastpakken, helemaal uittrekken en
hiermee een lus vormen
De spansleutel langzaam laten
N
draaien en daarmee de
veerspanning vrijgeven – het koord
wikkelt zich hierbij op de spansleutel
– tot er geen veerspanning meer
voelbaar is
De spansleutel van de meenemer
N
nemen
128
Koordrol uitbouwen
7
3
Borgveer (3) met behulp van een
N
schroevendraaier of geschikte tang
voorzichtig van de as drukken
Borgring (7) voorzichtig wegnemen
N
9
Meenemer (5) met de pallen (2) en
N
ring (8) voorzichtig lostrekken en zo
neerleggen dat de pallen en de ring
hier niet uit kunnen vallen
Koordrol (9) van de as trekken
N
De starterveer kan wegspringen – kans
op letsel!
Als de starterveer moet worden
N
vervangen, doorgaan met
"Starterveer vervangen"
Als het startkoord moet worden
N
vervangen verdergaan met het
volgende hoofdstuk
Startkoord vervangen
Versleten koord, resp. de
N
koordresten uit de koordrol en de
starthandgreep nemen
Het nieuwe startkoord door de
N
starthandgreep schuiven en
voorzien van een knoop
De knoop in de starthandgreep
N
trekken
5
2
8
FS 460 C-M, FS 460 C-M L
