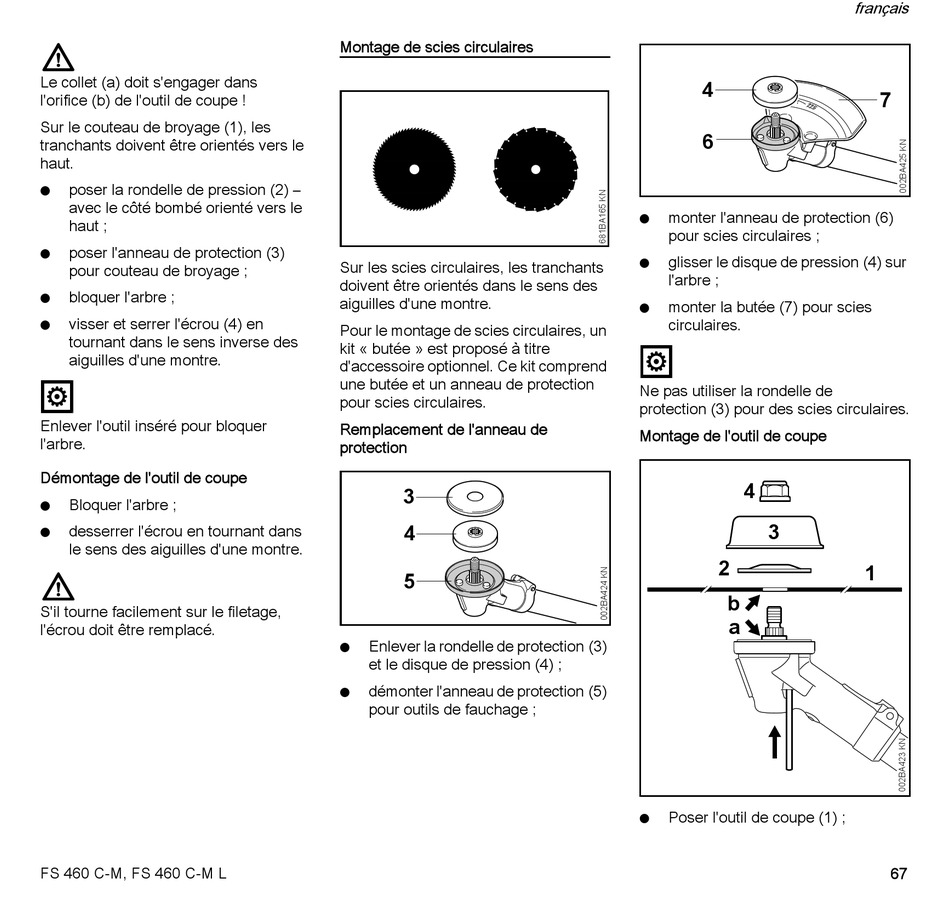

Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
Sur le couteau de broyage (1), les
tranchants doivent être orientés vers le
haut.
poser la rondelle de pression (2) –
N
avec le côté bombé orienté vers le
haut ;
poser l'anneau de protection (3)
N
pour couteau de broyage ;
bloquer l'arbre ;
N
visser et serrer l'écrou (4) en
N
tournant dans le sens inverse des
aiguilles d'une montre.
Enlever l'outil inséré pour bloquer
l'arbre.
Démontage de l'outil de coupe
Bloquer l'arbre ;
N
desserrer l'écrou en tournant dans
N
le sens des aiguilles d'une montre.
S'il tourne facilement sur le filetage,
l'écrou doit être remplacé.
FS 460 C-M, FS 460 C-M L
Montage de scies circulaires
Sur les scies circulaires, les tranchants
doivent être orientés dans le sens des
aiguilles d'une montre.
Pour le montage de scies circulaires, un
kit « butée » est proposé à titre
d'accessoire optionnel. Ce kit comprend
une butée et un anneau de protection
pour scies circulaires.
Remplacement de l'anneau de
protection
3
4
5
Enlever la rondelle de protection (3)
N
et le disque de pression (4) ;
démonter l'anneau de protection (5)
N
pour outils de fauchage ;
4
6
monter l'anneau de protection (6)
N
pour scies circulaires ;
glisser le disque de pression (4) sur
N
l'arbre ;
monter la butée (7) pour scies
N
circulaires.
Ne pas utiliser la rondelle de
protection (3) pour des scies circulaires.
Montage de l'outil de coupe
4
3
2
b
a
Poser l'outil de coupe (1) ;
N
français
7
1
