deutsch
11
11

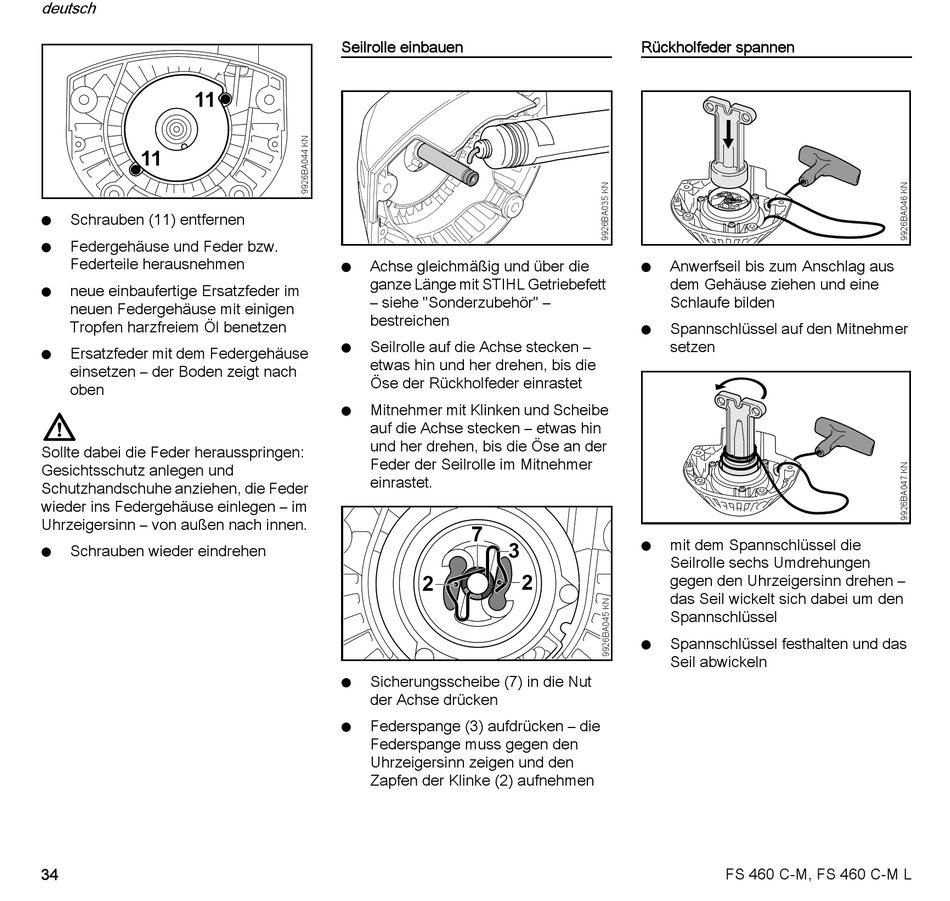

Schrauben (11) entfernen
N
Federgehäuse und Feder bzw.
N
Federteile herausnehmen
neue einbaufertige Ersatzfeder im
N
neuen Federgehäuse mit einigen
Tropfen harzfreiem Öl benetzen
Ersatzfeder mit dem Federgehäuse
N
einsetzen – der Boden zeigt nach
oben
Sollte dabei die Feder herausspringen:
Gesichtsschutz anlegen und
Schutzhandschuhe anziehen, die Feder
wieder ins Federgehäuse einlegen – im
Uhrzeigersinn – von außen nach innen.
Schrauben wieder eindrehen
N
34
Seilrolle einbauen
Achse gleichmäßig und über die
N
ganze Länge mit STIHL Getriebefett
– siehe "Sonderzubehör" –
bestreichen
Seilrolle auf die Achse stecken –
N
etwas hin und her drehen, bis die
Öse der Rückholfeder einrastet
Mitnehmer mit Klinken und Scheibe
N
auf die Achse stecken – etwas hin
und her drehen, bis die Öse an der
Feder der Seilrolle im Mitnehmer
einrastet.
7
3
2
Sicherungsscheibe (7) in die Nut
N
der Achse drücken
Federspange (3) aufdrücken – die
N
Federspange muss gegen den
Uhrzeigersinn zeigen und den
Zapfen der Klinke (2) aufnehmen
Rückholfeder spannen
Anwerfseil bis zum Anschlag aus
N
dem Gehäuse ziehen und eine
Schlaufe bilden
Spannschlüssel auf den Mitnehmer
N
setzen
mit dem Spannschlüssel die
N
Seilrolle sechs Umdrehungen
gegen den Uhrzeigersinn drehen –
2
das Seil wickelt sich dabei um den
Spannschlüssel
Spannschlüssel festhalten und das
N
Seil abwickeln
FS 460 C-M, FS 460 C-M L
