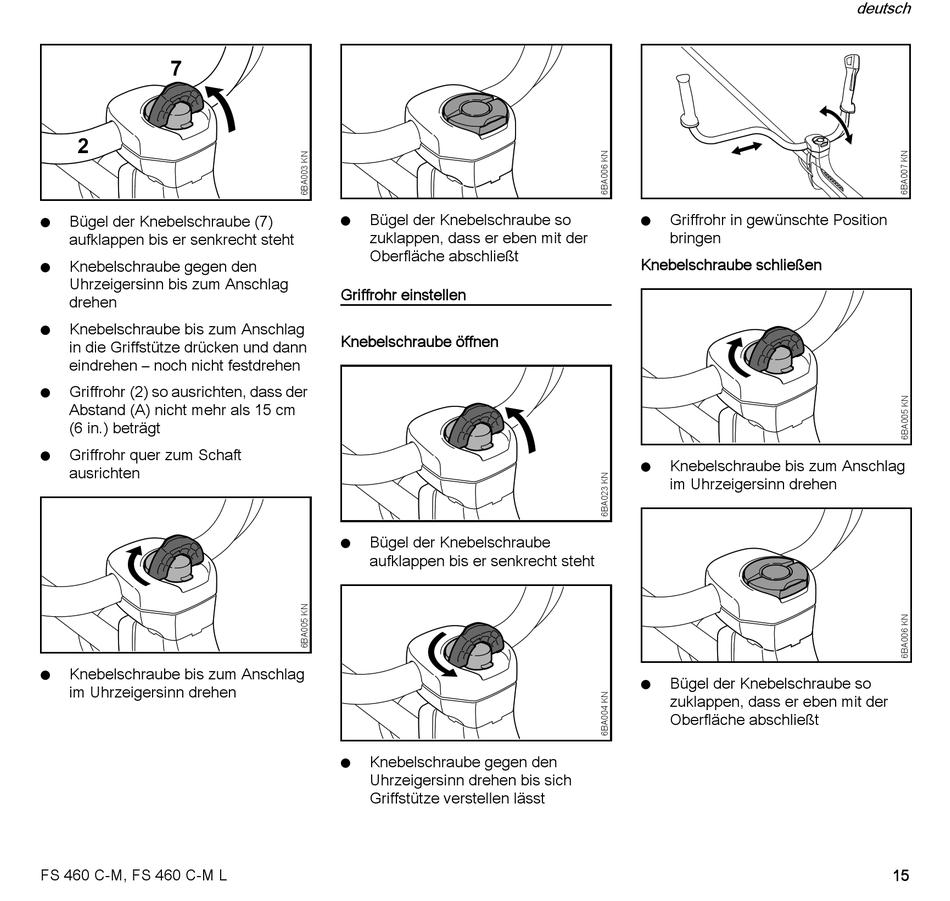

Stihl FS 460 C-M Gebrauchsanleitung Seite 17

7
2
Bügel der Knebelschraube (7)
N
aufklappen bis er senkrecht steht
Knebelschraube gegen den
N
Uhrzeigersinn bis zum Anschlag
drehen
Knebelschraube bis zum Anschlag
N
in die Griffstütze drücken und dann
eindrehen – noch nicht festdrehen
Griffrohr (2) so ausrichten, dass der
N
Abstand (A) nicht mehr als 15 cm
(6 in.) beträgt
Griffrohr quer zum Schaft
N
ausrichten
Knebelschraube bis zum Anschlag
N
im Uhrzeigersinn drehen
FS 460 C-M, FS 460 C-M L
Bügel der Knebelschraube so
N
zuklappen, dass er eben mit der
Oberfläche abschließt
Griffrohr einstellen
Knebelschraube öffnen
Bügel der Knebelschraube
N
aufklappen bis er senkrecht steht
Knebelschraube gegen den
N
Uhrzeigersinn drehen bis sich
Griffstütze verstellen lässt
Griffrohr in gewünschte Position
N
bringen
Knebelschraube schließen
Knebelschraube bis zum Anschlag
N
im Uhrzeigersinn drehen
Bügel der Knebelschraube so
N
zuklappen, dass er eben mit der
Oberfläche abschließt
deutsch
15
