Stihl FS 460 C-M Gebrauchsanleitung Seite 132

Nederlands

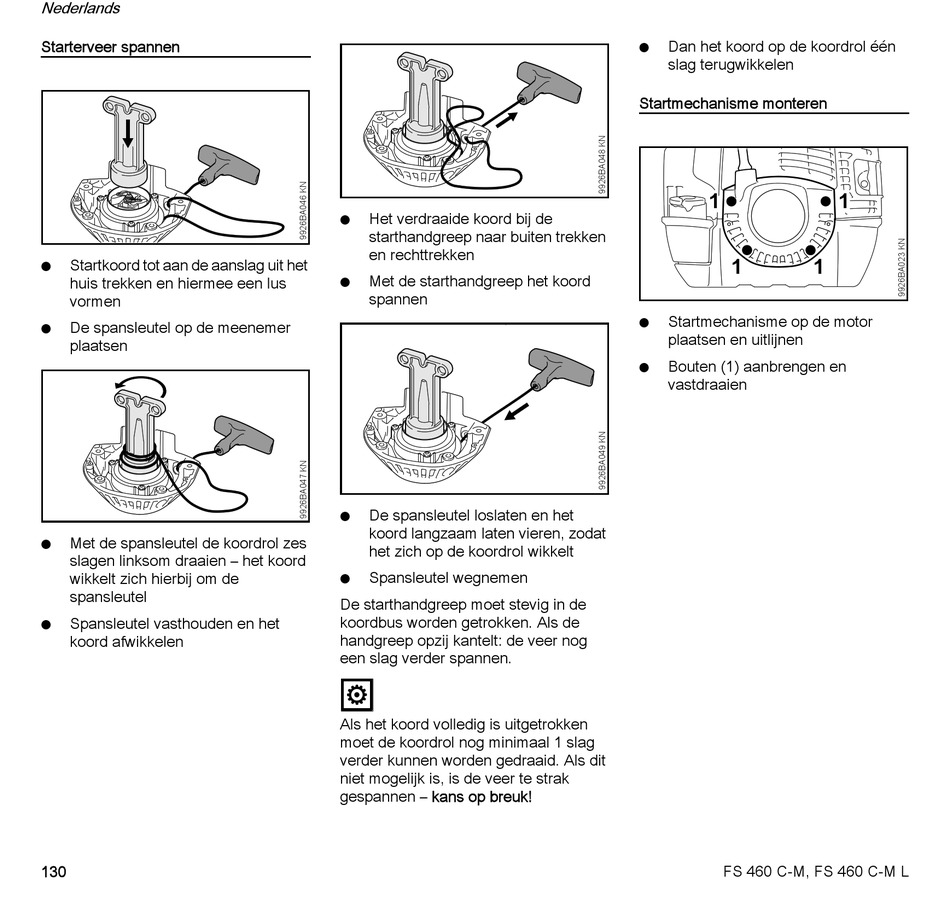

Starterveer spannen
Startkoord tot aan de aanslag uit het
N
huis trekken en hiermee een lus
vormen
De spansleutel op de meenemer
N
plaatsen
Met de spansleutel de koordrol zes
N
slagen linksom draaien – het koord
wikkelt zich hierbij om de
spansleutel
Spansleutel vasthouden en het
N
koord afwikkelen
130
Het verdraaide koord bij de
N
starthandgreep naar buiten trekken
en rechttrekken
Met de starthandgreep het koord
N
spannen
De spansleutel loslaten en het
N
koord langzaam laten vieren, zodat
het zich op de koordrol wikkelt
Spansleutel wegnemen
N
De starthandgreep moet stevig in de
koordbus worden getrokken. Als de
handgreep opzij kantelt: de veer nog
een slag verder spannen.
Als het koord volledig is uitgetrokken
moet de koordrol nog minimaal 1 slag
verder kunnen worden gedraaid. Als dit
niet mogelijk is, is de veer te strak
gespannen – kans op breuk!
Dan het koord op de koordrol één
N
slag terugwikkelen
Startmechanisme monteren
1
1 1
Startmechanisme op de motor
N
plaatsen en uitlijnen
Bouten (1) aanbrengen en
N
vastdraaien
FS 460 C-M, FS 460 C-M L
1
