5
6
2
7

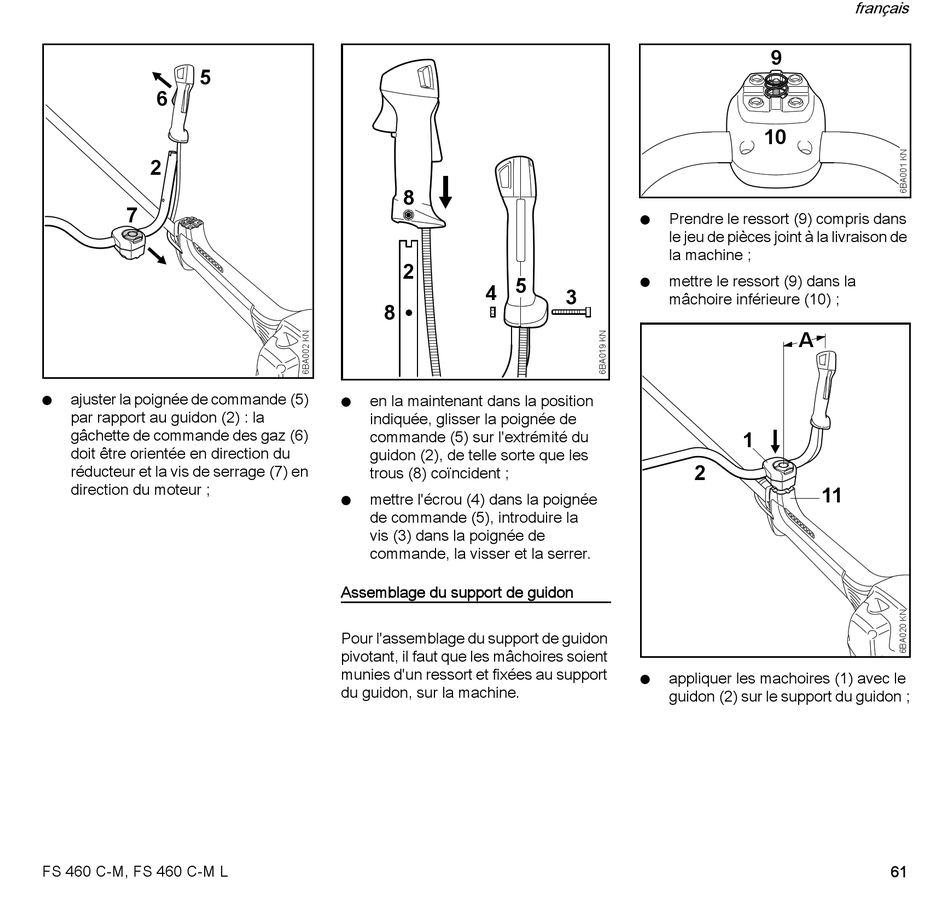

ajuster la poignée de commande (5)
N
par rapport au guidon (2) : la
gâchette de commande des gaz (6)
doit être orientée en direction du
réducteur et la vis de serrage (7) en
direction du moteur ;
FS 460 C-M, FS 460 C-M L
8
2
5
4
8
en la maintenant dans la position
N
indiquée, glisser la poignée de
commande (5) sur l'extrémité du
guidon (2), de telle sorte que les
trous (8) coïncident ;
mettre l'écrou (4) dans la poignée
N
de commande (5), introduire la
vis (3) dans la poignée de
commande, la visser et la serrer.
Assemblage du support de guidon
Pour l'assemblage du support de guidon
pivotant, il faut que les mâchoires soient
munies d'un ressort et fixées au support
du guidon, sur la machine.
Prendre le ressort (9) compris dans
N
le jeu de pièces joint à la livraison de
la machine ;
mettre le ressort (9) dans la
N
3
mâchoire inférieure (10) ;
1
2
appliquer les machoires (1) avec le
N
guidon (2) sur le support du guidon ;
français
9
10
A
11
61
