Stihl FS 460 C-M Gebrauchsanleitung Seite 157

5
6
2
7

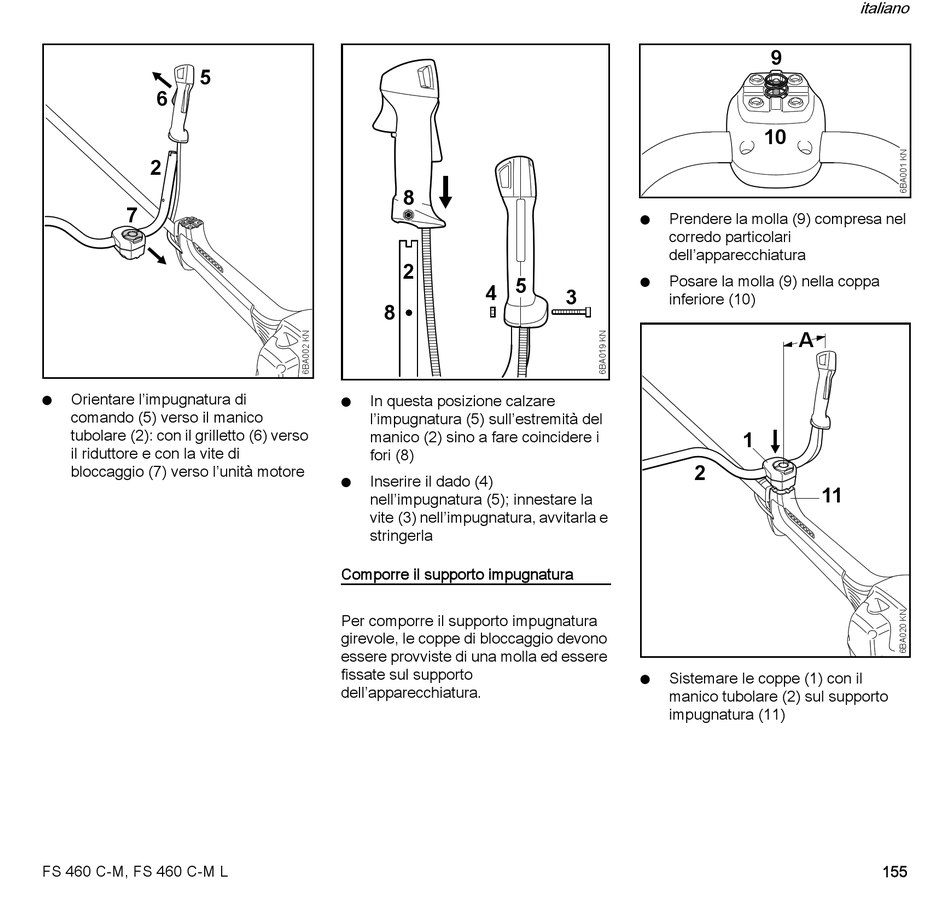

Orientare l'impugnatura di
N
comando (5) verso il manico
tubolare (2): con il grilletto (6) verso
il riduttore e con la vite di
bloccaggio (7) verso l'unità motore
FS 460 C-M, FS 460 C-M L
8
2
5
4
8
In questa posizione calzare
N
l'impugnatura (5) sull'estremità del
manico (2) sino a fare coincidere i
fori (8)
Inserire il dado (4)
N
nell'impugnatura (5); innestare la
vite (3) nell'impugnatura, avvitarla e
stringerla
Comporre il supporto impugnatura
Per comporre il supporto impugnatura
girevole, le coppe di bloccaggio devono
essere provviste di una molla ed essere
fissate sul supporto
dell'apparecchiatura.
Prendere la molla (9) compresa nel
N
corredo particolari
dell'apparecchiatura
Posare la molla (9) nella coppa
N
3
inferiore (10)
1
2
Sistemare le coppe (1) con il
N
manico tubolare (2) sul supporto
impugnatura (11)
italiano
9
10
A
11
155
