deutsch

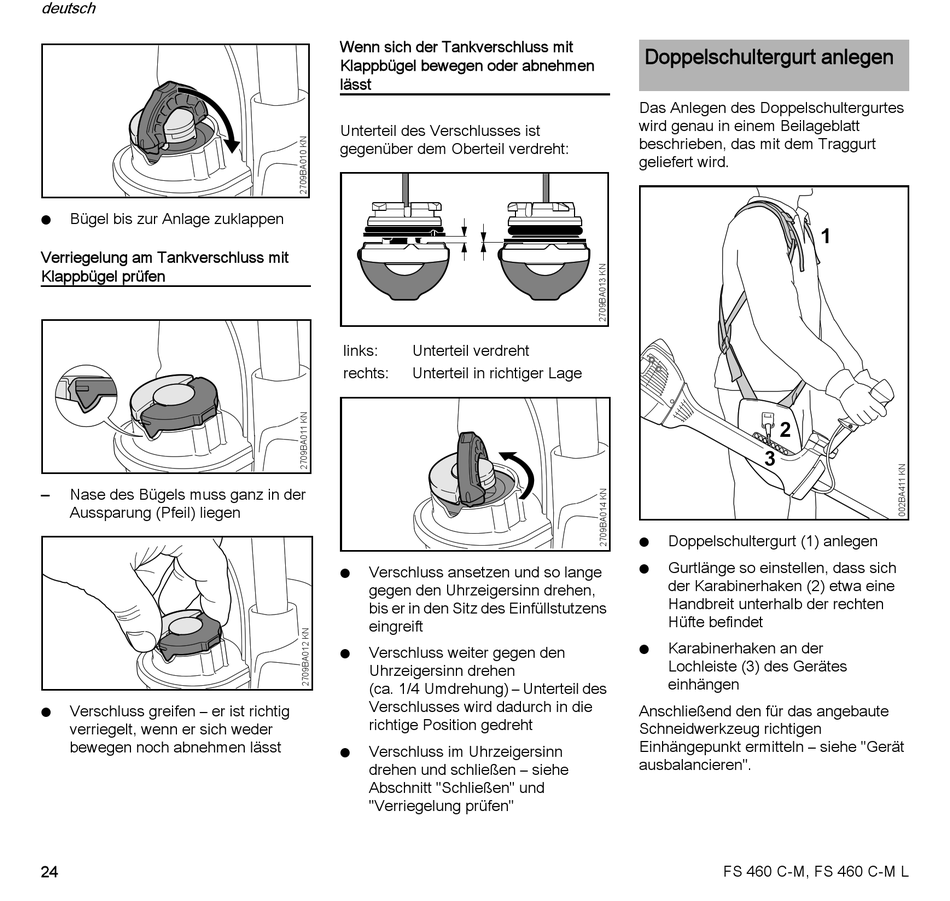

Bügel bis zur Anlage zuklappen
N
Verriegelung am Tankverschluss mit
Klappbügel prüfen
Nase des Bügels muss ganz in der
–
Aussparung (Pfeil) liegen
Verschluss greifen – er ist richtig
N
verriegelt, wenn er sich weder
bewegen noch abnehmen lässt
24
Wenn sich der Tankverschluss mit
Klappbügel bewegen oder abnehmen
lässt
Unterteil des Verschlusses ist
gegenüber dem Oberteil verdreht:
links: Unterteil verdreht
rechts: Unterteil in richtiger Lage
Verschluss ansetzen und so lange
N
gegen den Uhrzeigersinn drehen,
bis er in den Sitz des Einfüllstutzens
eingreift
Verschluss weiter gegen den
N
Uhrzeigersinn drehen
(ca. 1/4 Umdrehung) – Unterteil des
Verschlusses wird dadurch in die
richtige Position gedreht
Verschluss im Uhrzeigersinn
N
drehen und schließen – siehe
Abschnitt "Schließen" und
"Verriegelung prüfen"

Doppelschultergurt anlegen

Das Anlegen des Doppelschultergurtes
wird genau in einem Beilageblatt
beschrieben, das mit dem Traggurt
geliefert wird.
2
3
Doppelschultergurt (1) anlegen
N
Gurtlänge so einstellen, dass sich
N
der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten
Hüfte befindet
Karabinerhaken an der
N
Lochleiste (3) des Gerätes
einhängen
Anschließend den für das angebaute
Schneidwerkzeug richtigen
Einhängepunkt ermitteln – siehe "Gerät
ausbalancieren".
FS 460 C-M, FS 460 C-M L
1
