10

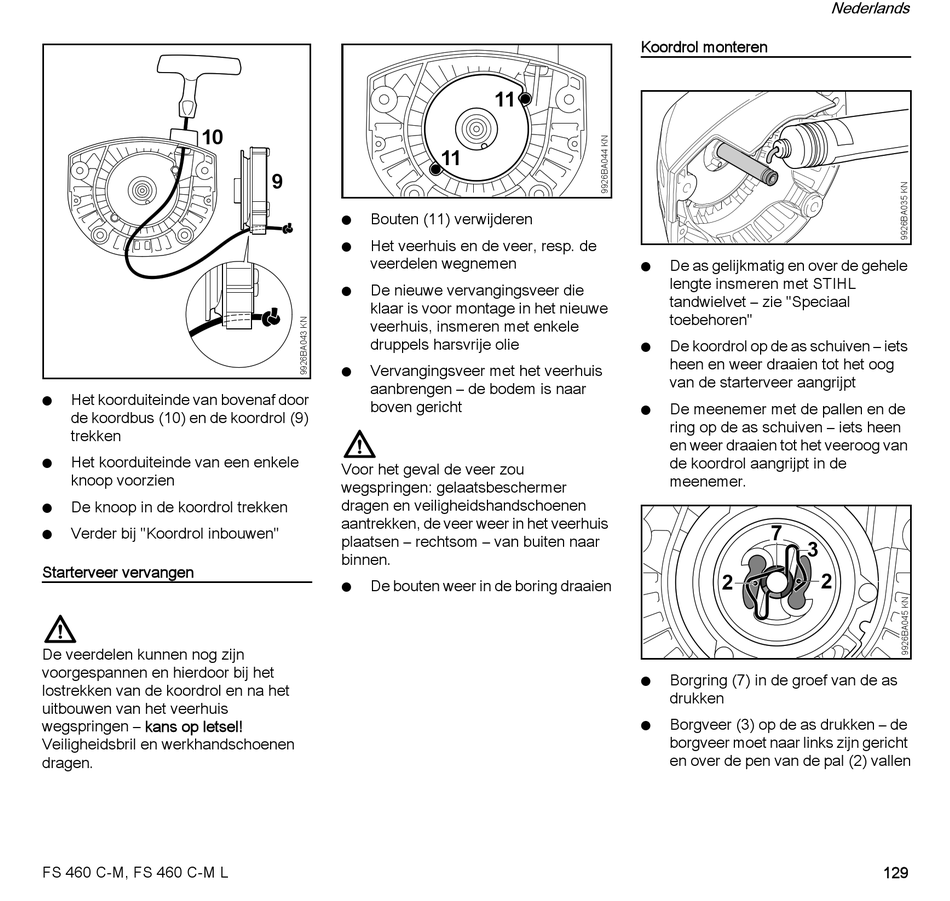

Het koorduiteinde van bovenaf door
N
de koordbus (10) en de koordrol (9)
trekken
Het koorduiteinde van een enkele
N
knoop voorzien
De knoop in de koordrol trekken
N
Verder bij "Koordrol inbouwen"
N
Starterveer vervangen
De veerdelen kunnen nog zijn
voorgespannen en hierdoor bij het
lostrekken van de koordrol en na het
uitbouwen van het veerhuis
wegspringen – kans op letsel!
Veiligheidsbril en werkhandschoenen
dragen.
FS 460 C-M, FS 460 C-M L
11
9
Bouten (11) verwijderen
N
Het veerhuis en de veer, resp. de
N
veerdelen wegnemen
De nieuwe vervangingsveer die
N
klaar is voor montage in het nieuwe
veerhuis, insmeren met enkele
druppels harsvrije olie
Vervangingsveer met het veerhuis
N
aanbrengen – de bodem is naar
boven gericht
Voor het geval de veer zou
wegspringen: gelaatsbeschermer
dragen en veiligheidshandschoenen
aantrekken, de veer weer in het veerhuis
plaatsen – rechtsom – van buiten naar
binnen.
De bouten weer in de boring draaien
N
Koordrol monteren
11
De as gelijkmatig en over de gehele
N
lengte insmeren met STIHL
tandwielvet – zie "Speciaal
toebehoren"
De koordrol op de as schuiven – iets
N
heen en weer draaien tot het oog
van de starterveer aangrijpt
De meenemer met de pallen en de
N
ring op de as schuiven – iets heen
en weer draaien tot het veeroog van
de koordrol aangrijpt in de
meenemer.
Borgring (7) in de groef van de as
N
drukken
Borgveer (3) op de as drukken – de
N
borgveer moet naar links zijn gericht
en over de pen van de pal (2) vallen
Nederlands
7
3
2
2
