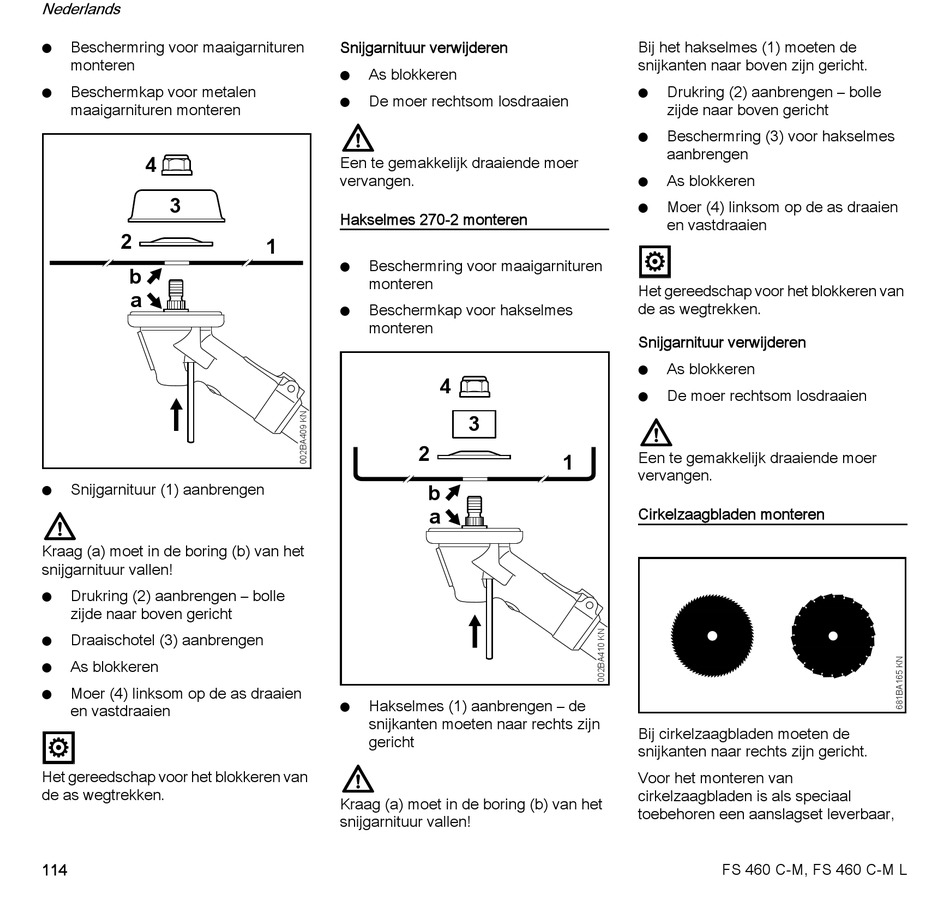

Nederlands
Beschermring voor maaigarnituren
N
monteren
Beschermkap voor metalen
N
maaigarnituren monteren
4
3
2
b
a
Snijgarnituur (1) aanbrengen
N
Kraag (a) moet in de boring (b) van het
snijgarnituur vallen!
Drukring (2) aanbrengen – bolle
N
zijde naar boven gericht
Draaischotel (3) aanbrengen
N
As blokkeren
N
Moer (4) linksom op de as draaien
N
en vastdraaien
Het gereedschap voor het blokkeren van
de as wegtrekken.
114
Snijgarnituur verwijderen
As blokkeren
N
De moer rechtsom losdraaien
N
Een te gemakkelijk draaiende moer
vervangen.
Hakselmes 270-2 monteren
1
Beschermring voor maaigarnituren
N
monteren
Beschermkap voor hakselmes
N
monteren
4
2
b
a
Hakselmes (1) aanbrengen – de
N
snijkanten moeten naar rechts zijn
gericht
Kraag (a) moet in de boring (b) van het
snijgarnituur vallen!
Bij het hakselmes (1) moeten de
snijkanten naar boven zijn gericht.
N
N
N
N
Het gereedschap voor het blokkeren van
de as wegtrekken.
Snijgarnituur verwijderen
N
N
3
Een te gemakkelijk draaiende moer
1
vervangen.
Cirkelzaagbladen monteren
Bij cirkelzaagbladen moeten de
snijkanten naar rechts zijn gericht.
Voor het monteren van
cirkelzaagbladen is als speciaal
toebehoren een aanslagset leverbaar,
Drukring (2) aanbrengen – bolle
zijde naar boven gericht
Beschermring (3) voor hakselmes
aanbrengen
As blokkeren
Moer (4) linksom op de as draaien
en vastdraaien
As blokkeren
De moer rechtsom losdraaien
FS 460 C-M, FS 460 C-M L
